2.4
Anschlussbild

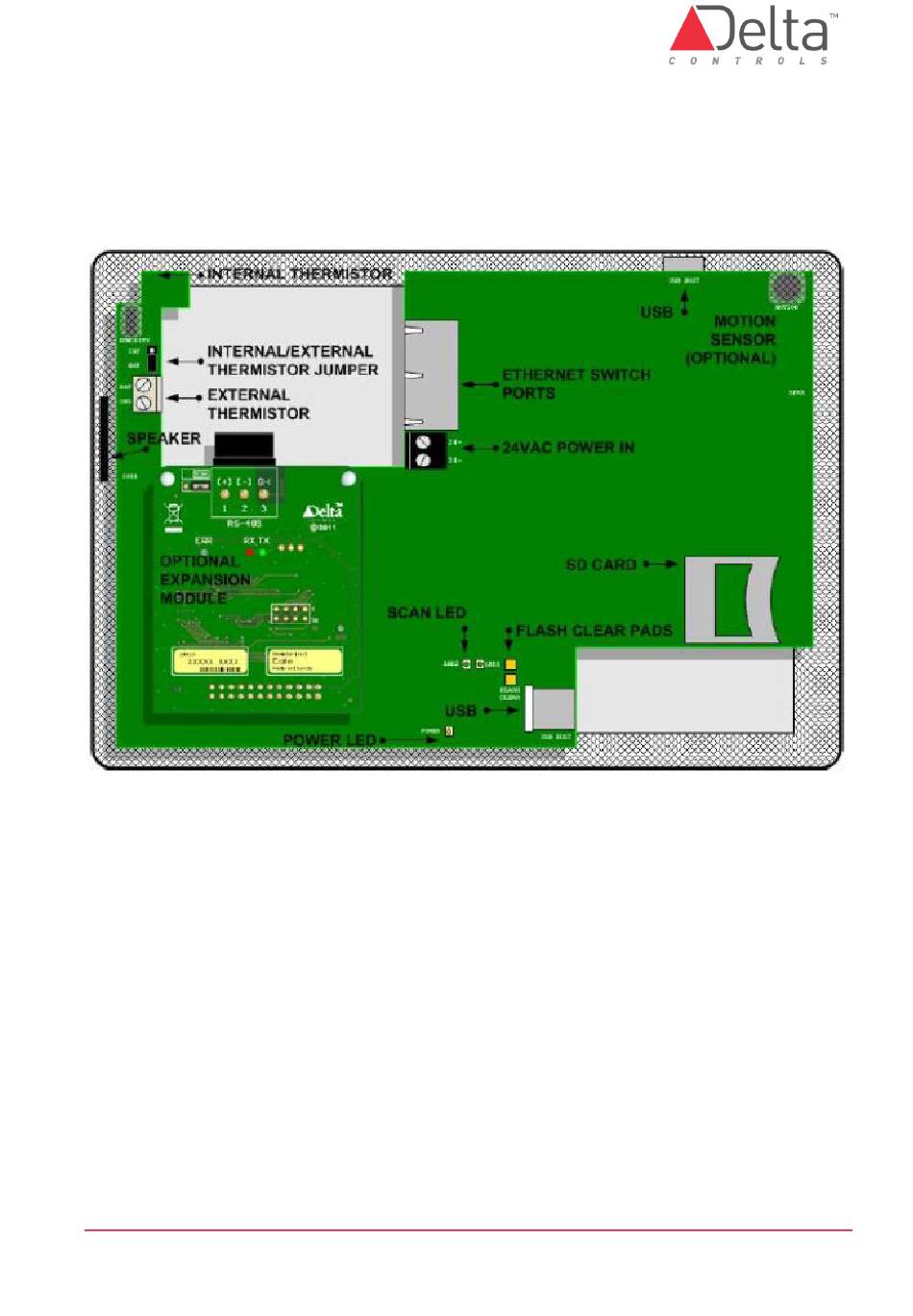

Die folgende Abbildung zeigt das enteliTOUCH eTCH-7E als Draufsicht, wenn das Gerät
in eine Wand montiert wurde und geöffnet ist. Bei geschlossenem Gerät ist der USB-
Anschluss unten.
Abbildung 10: enteliTOUCH eTCH-7E PCB Layout (nicht Maßstabsgetreu)
DE-eTCH-7E Installationsanleitung.docx
Seite 14
© Delta Controls Germany 2022
