7.3.2 Installation eines eTCH-EXP-MSTP Erweiterungsmoduls
Das eTCH-EXP-MSTP Erweiterungsmodul ist optional erhältlich ab 3.33 R5 Firmware.
Dieses Modul erlaubt es dem enteliTOUCH mit einem Subnet von BACnet MS/TP
Controllern zu kommunizieren.
Beachten Sie bitte, dass dieses Modul
Firmware kompatibel ist!

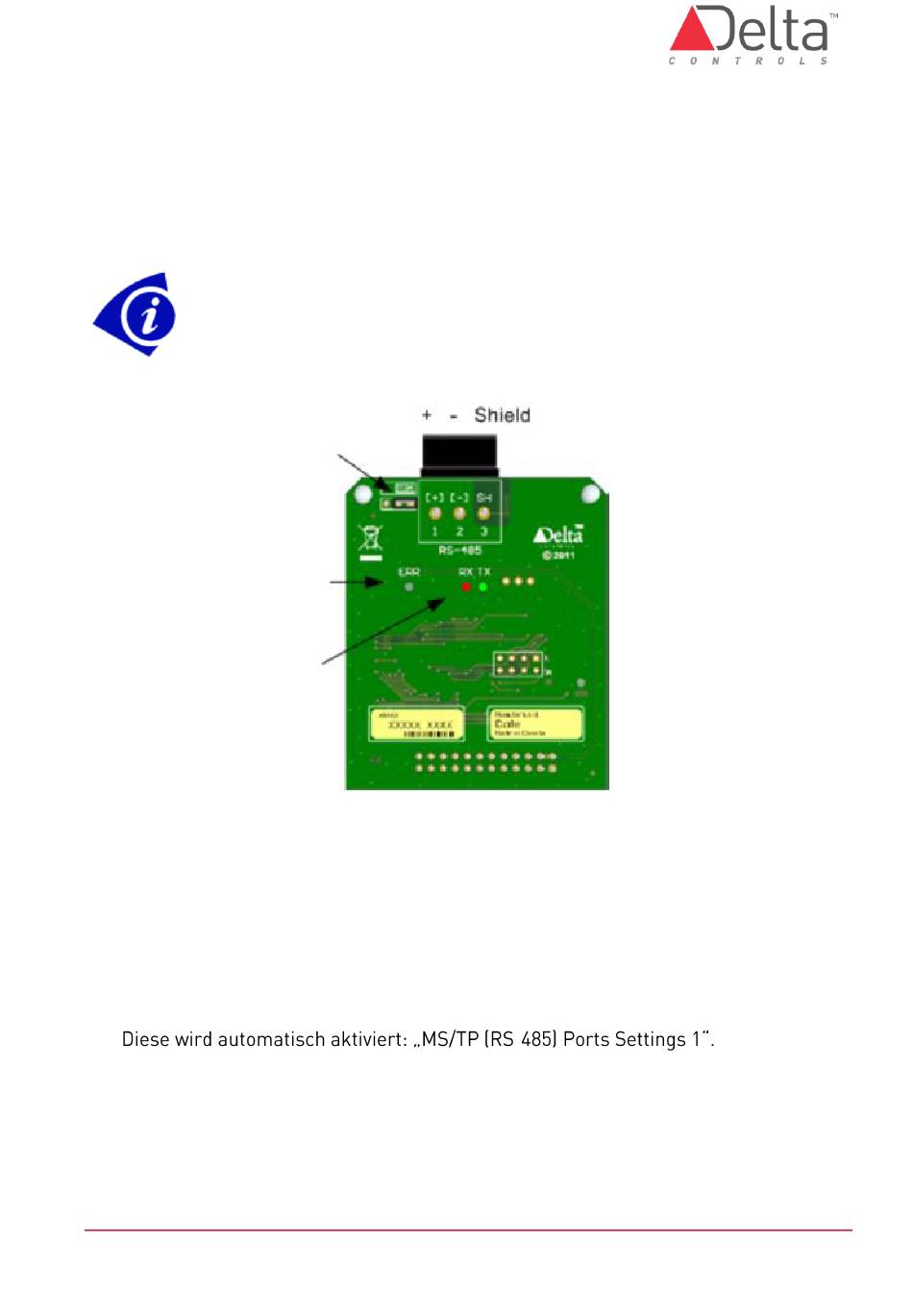

RS-485 Netzwerk
Termination Jumper
Fehler LED
Rx und Tx
Kommunikations-LEDs
1. Trennen Sie den enteliTOUCH vor der Installation von der Spannung.
2. Stecken Sie das eTCH-EXP-MSTP auf die 24-polige Erweiterungs-Buchse
(s. Abb. 10).
3. Versorgen Sie den enteliTOUCH wieder mit Spannung. Die rote ERR LED des
Erweiterungsmoduls sollte jetzt leuchten.
4. Die rote ERR LED des Erweiterungsmoduls erlischt sobald der enteliTOUCH
hochgefahren ist.
5. Das BCP Objekt zeigt jetzt in der ORCAview eine neue Netzwerkverbindung an.
DE-eTCH-7E Installationsanleitung.docx
nicht
mit 3.33 R4 oder älterer
-
© Delta Controls Germany 2022
Achtung:
Seite 21
