4. Stecken Sie innerhalb der eTCH-7-BOX die vorhandenen 32 mm
Maschinenschrauben durch das Loch eines Flansches in das Gewinde einer
Retrofit Klammer. Drehen Sie anschließend die Schraube, um die Retrofit
Klammer nach innen auszurichten (s. Abb. 7).

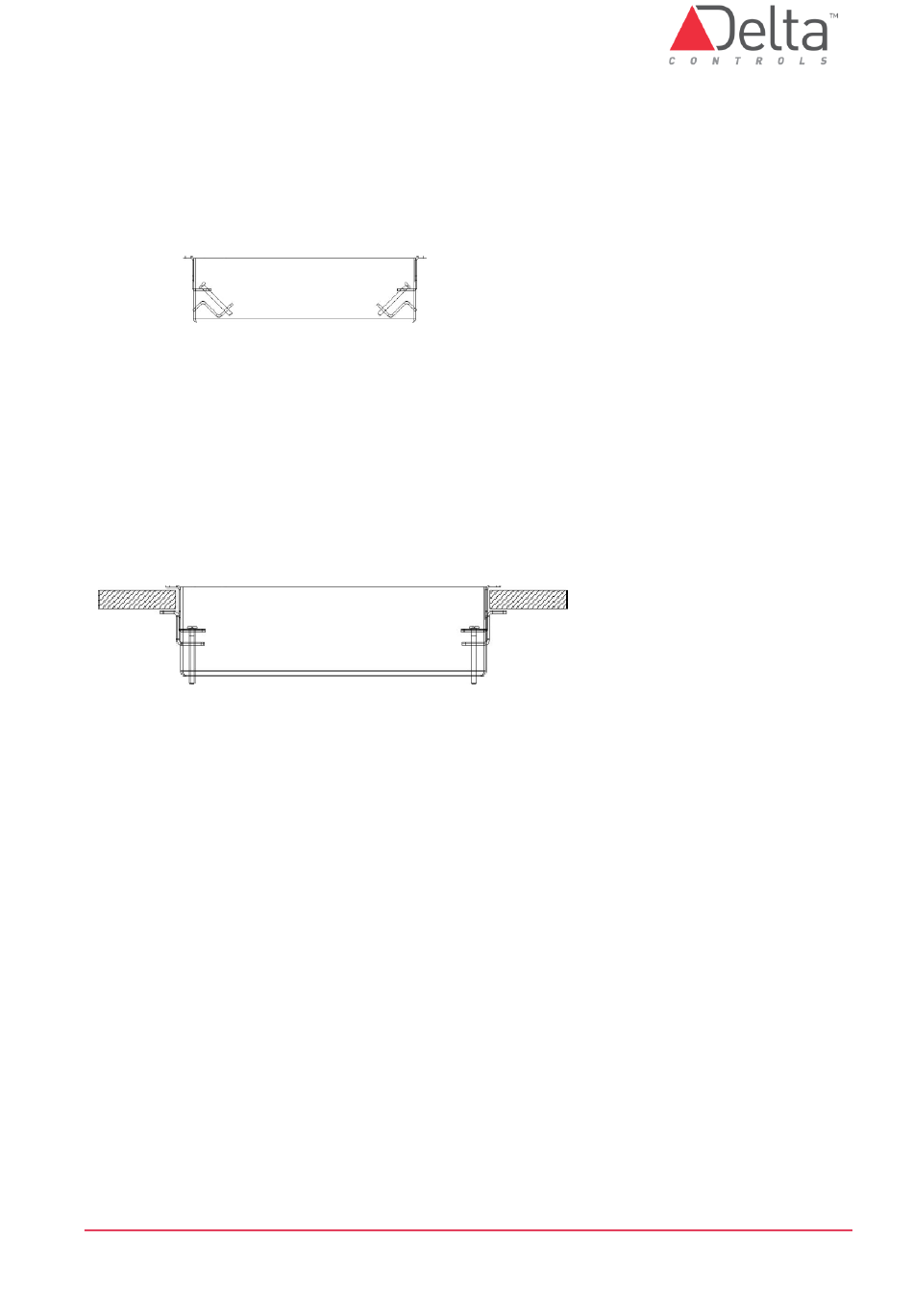

Abbildung 7: Retrofit Klammern, nach innen gerichtet
5. Wiederholen Sie die o.g. Schritte für die verbleibenden 3 Klammern. Achten Sie
darauf, dass alle Retrofit Klammern nach innen gerichtet sind. Somit wird
verhindert, dass Klammern oder Schrauben bei der Montage verloren gehen.
6. Platzieren Sie die eTCH-7-BOX in die Wand und richten Sie dann die 4 Klammern
nach außen (wie in Abb. 8). Anschließend können die Schrauben festgezogen
werden (nicht zu stark anziehen!).
Abbildung 8: angezogene Retrofit Klammern
7. Der enteliTOUCH kann jetzt mit den mitgelieferten 5mm Phillips
Maschinenschrauben an der eTCH-7-BOX befestigt werden.
