Gebrauchsanweisung AT-research
10.6.8.4 Freifeld
Steckverbinder:
Einbaubuchse:
Stecker:

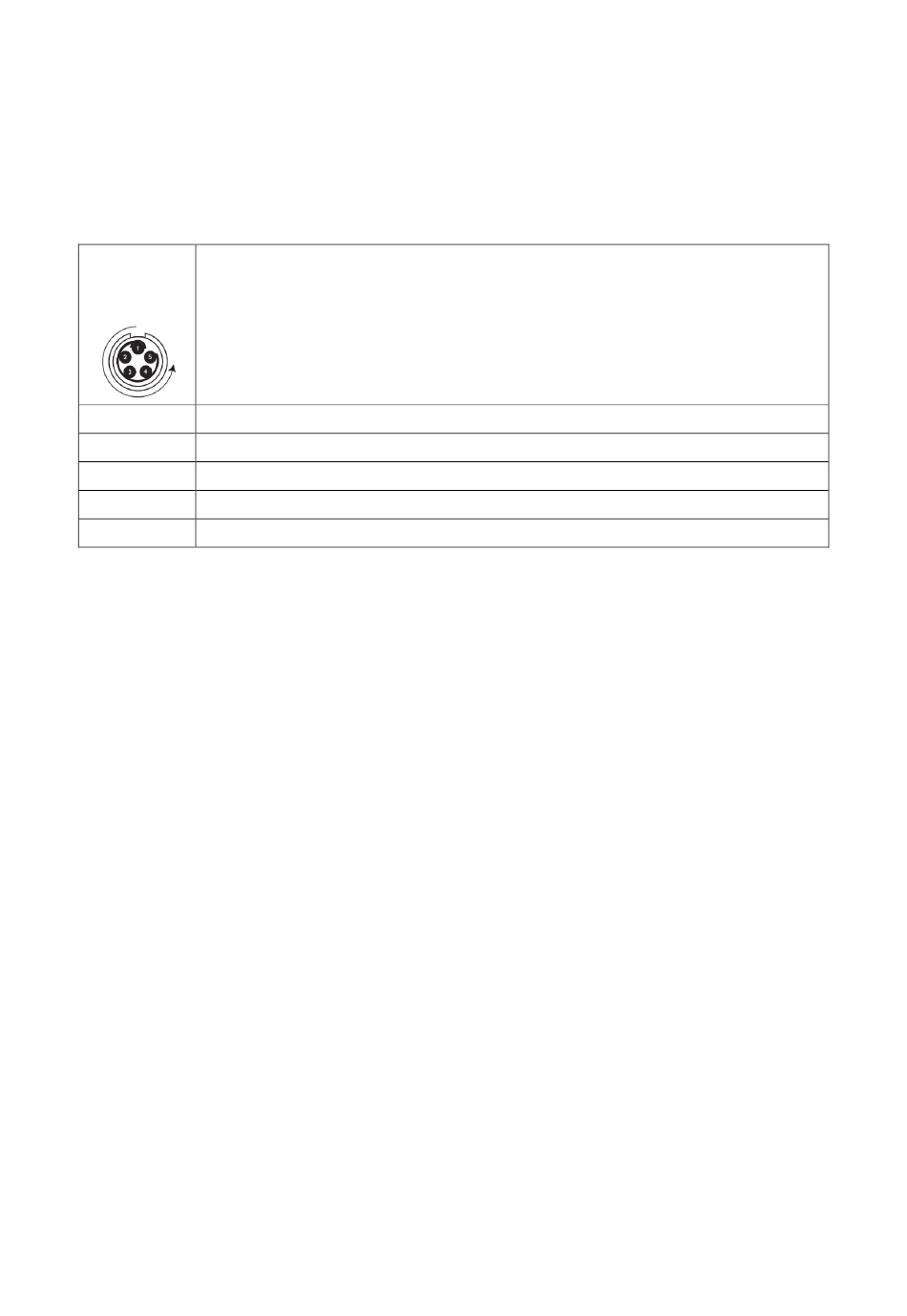

Buchsen- und Steckerbelegung:
Redel-Stecker
Beschreibung
sw 60° 5p
blauer oder ro-
ter Ring
Pin 1
Signal MINUS
Pin 2
Signal PLUS
Pin 3
Digital Gnd EEPROM (Pin 1 des DS2431P+, Pin 3 des DS28EC20+)
Pin 4
One-Wire EEPROM (1 kB) (Pin 2 und 3 des DS2431P+, Pin 2 des DS28EC20+)
Pin 5
n.c.
10.6.9 Kalibrierdaten
siehe Datenblätter der jeweiligen Hersteller mit den dazugehörigen Kalibrierscheinen
Redel P-Serie
51200179, 51200180 (PAB.M0.5NL.AC52A blau PAB.M0.5NL.AC52R rot)
69
Kapitel 10: Anhang
