Gebrauchsanweisung AT-research
10.6.8.2 Kopfhörer
Ausgangsimpedanzen:
DD45 (+20 dB / normal):
Maximale Ausgangsspannung:
+20 dB:
Steckverbinder:
Einbaubuchse:
Stecker:

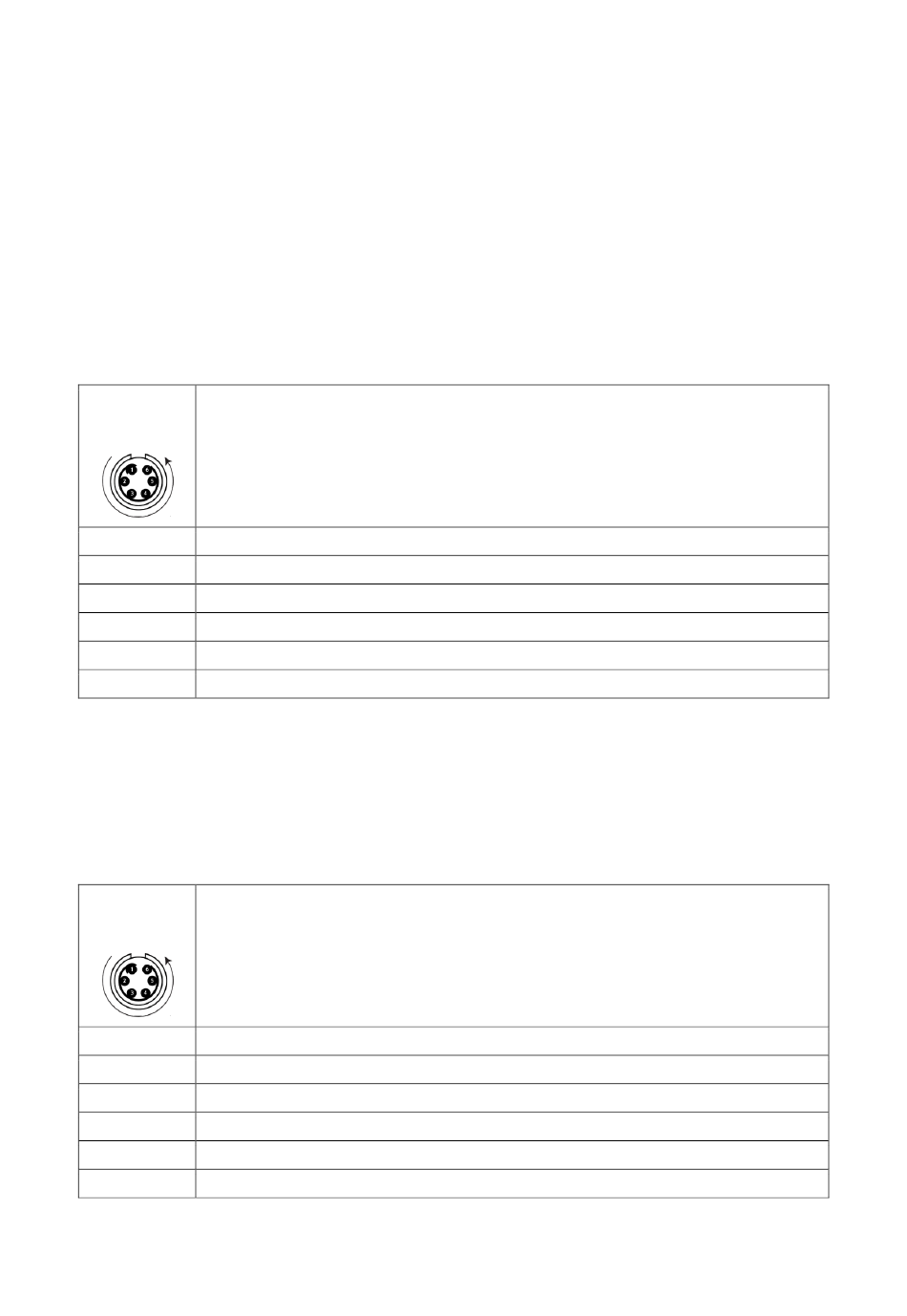

Buchsen- und Steckerbelegung
Redel-Stecker
Beschreibung
sw 0° 6p
gelber Ring
Pin 1
Signal LINKS MINUS
Pin 2
Signal LINKS PLUS
Pin 3
Digital Gnd EEPROM (Pin 1 des DS2431P+, Pin 3 des DS28EC20+)
Pin 4
One-Wire EEPROM (Pin 2 und 3 des DS2431P+, Pin 2 des DS28EC20+)
Pin 5
Signal RECHTS PLUS
Pin 6
Signal RECHTS MINUS
10.6.8.3 Knochenleitungshörer
Steckverbinder:
Einbaubuchse:
Stecker:
Buchsen- und Steckerbelegung:
Redel-Stecker
Beschreibung
sw 80° 6p
grauer Ring
Pin 1
Signal BC MINUS (Knochenleitungshörer)
Pin 2
Signal BC PLUS (Knochenleitungshörer)
Pin 3
Digital Gnd EEPROM (Pin 1 des DS2431P+, Pin 3 des DS28EC20+)
Pin 4
One-Wire EEPROM (Pin 2 und 3 des DS2431P+, Pin 2 des DS28EC20+)
Pin 5
Signal AC PLUS (Vertäubungshörer)
Pin 6
Signal AC MINUS (Vertäubungshörer)
10 Ohm
5 Veff.
Redel P-Serie
51200129 (PAG.M0.6NL.AC52J)
Redel P-Serie
51200178 (PAC.M0.6NL.AC39G)
68
Kapitel 10: Anhang
