Allgemeine Hinweise Zum Anschluss - Hartmann Runa Montageanweisung

Garderoben Kerneiche Natur gebürstet
Beleuchtung

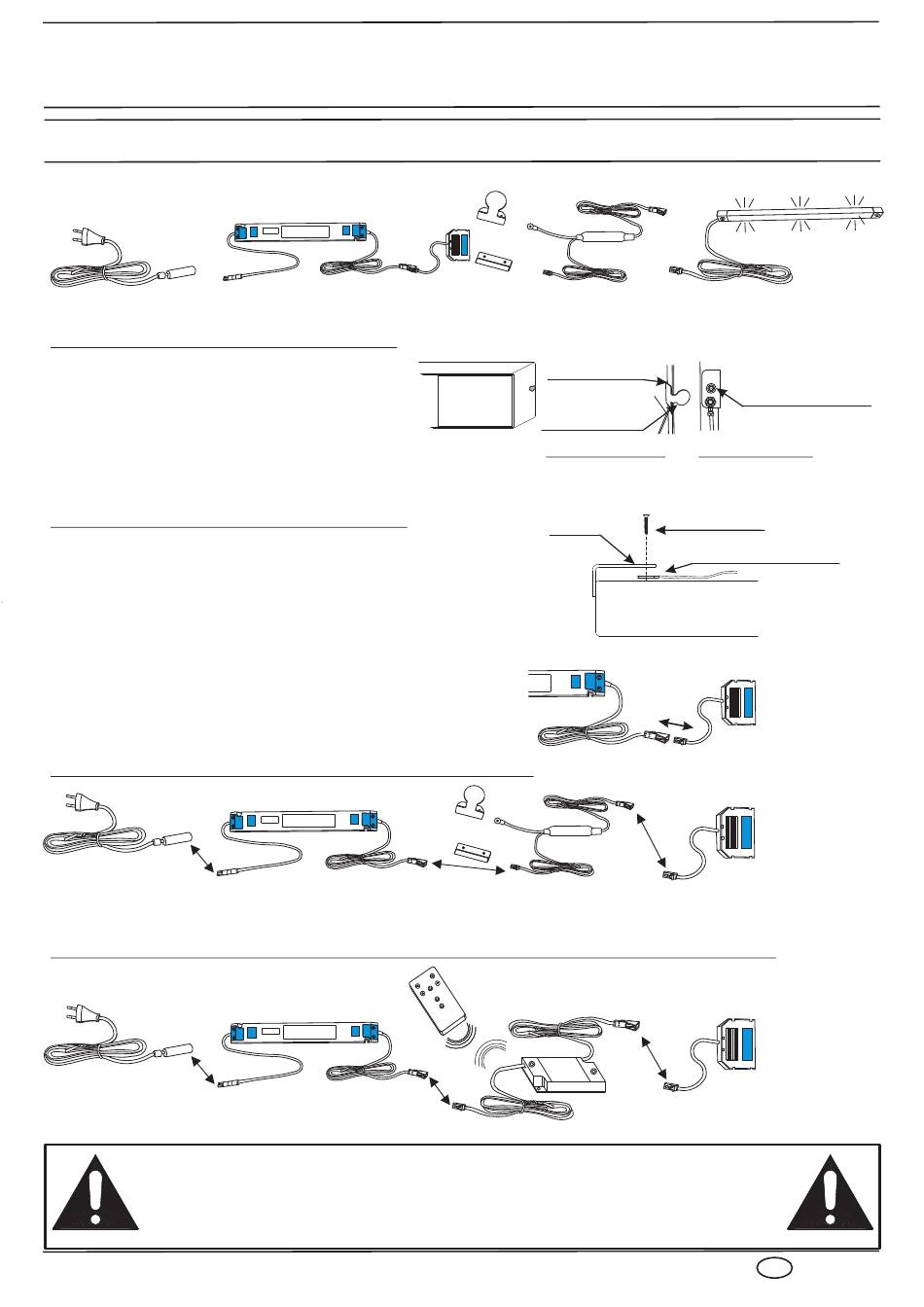

Verkabelung der Beleuchtung
Zum EIN- / Ausschalten der Beleuchtung wird ein Berührungsschalter eingesetzt.
Folgende Artikel werden Ihnen geliefert:
Zuleitung
1A. Variante 1 mit rundem Berührungsschalter
Bei Korpusmöbeln wie z.B. bei der Sitzbank,
wird der Schalter an der Hinterkante einer
Außenseite des Möbels montiert, Position
frei wählbar.
Schieben Sie den Berührungsschalter auf
und fixieren Sie diesen, mit Hilfe der bereits
vormontierten Schraube am Schalter. (Abb. 1)
1B. Variante 2 mit Winkel als Berührungsschalter
Bei Wandgarderoben und Wandpaneelen wird ein L-Winkel
als Schalter eingesetzt. Wandgarderoben haben eine
Aussparung für den L-Winkel.
Bei Wandpaneelen ist die Position frei wählbar.
Verschrauben Sie den L-Winkel mit der Öse der Schalterplatine,
wie in Abb. 2 dargestellt.
2. Der Ein- / Ausschalter wird zwischen dem
Vorschaltgerät und dem Sechsfach - Verteiler
angeschlossen. Dazu trennen Sie zuerst den
Verteiler vom Vorschaltgerät. (Abb. 2)
3A. Verkabelung bei der Verwendung eines Berührungsschalters
+
Zuleitung
3.B Verkabelung bei der Verwendung eines Funkdimmers (Optional / Berührungsschalter entfällt)
+
Zuleitung
Beachten Sie dabei, dass die angeschlossene Wattage der Lampen nicht
Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem Aufkleber am Kabelende.
Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden.
Vorschaltgerät mit Verteiler
(15/30W)
Vorschaltgerät
(15/30W)
+
Vorschaltgerät
(15/30W)
die Gesamtleistung des Vorschaltgeräts übersteigt!
(Beachten Sie die landesspezifischen Vorschriften)
oder
Berührungsschalter
Rund oder Winkel
Hinterkante
Außenseite
Berührungsfläche
Schalter
Ansicht Außenseite
L-Winkel
+
oder
Berührungsschalter
Handsender
Funkemfpänger
LED-Beleuchtung
vormontierte Innen -
Sechskantschraube
Ansicht Innenseite
2 x Schraube
Öse der Schalterplatine
Abb. 2
Abb. 3
+
+
LED-
Beleuchtung
Sechsfach-
Verteiler
+
+
LED-
Beleuchtung
Sechsfach-
Verteiler
D
Abb. 1
4
