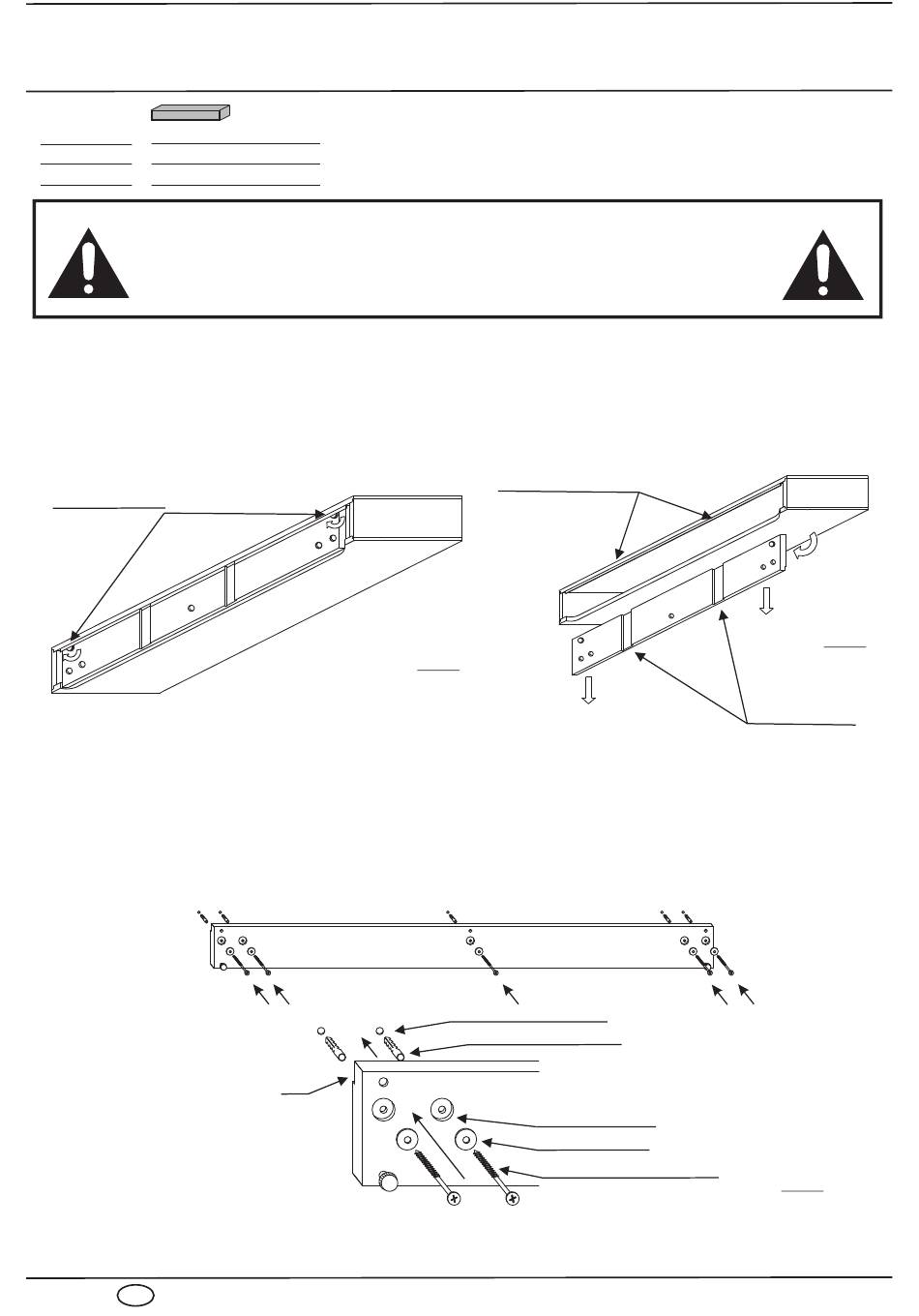

Hartmann Runa Montageanweisung Seite 12

Garderoben Kerneiche Natur gebürstet
Spiegelschrank 0111 / HOLZBRÜCKE
Holzbrücke
B 108 H 16 T 39
Maße in cm
Typen-Nr. 0111
Bitte beachten Sie, dass eine fehlerhafte Montage zum Herunterstürzen
des Elements führen kann. Vor der Montage sind die Wand und
Für Leichtbauwände benötigen Sie spezielle Befestigungsmittel
1. Entfernen Sie die Verpackung der Holzbrücke und legen Sie diese auf eine plane, saubere und weiche
Unterlage.
2. Entnehmen Sie den Schubkasten, wie in der Gesamtmontageanleitung beschrieben.
3. Die Montagerückwand ist im hinteren Bereich der Brücke befestigt. Lösen Sie die Rückwand durch hinein
drehen der Rändelschrauben und ziehen Sie diese durch leichtes kippen nach unten heraus. (Abb. 1 & 2)
Rändelschraube
4. Legen Sie die Position der Holzbrücke an der Zimmerwand fest.
Die Montagerückwand wird ca. 22mm tiefer als die spätere Oberkante der Brücke montiert.
5. Verwenden Sie die Montagerückwand als Schablone und übertragen die Bohrlöcher an die Wand. Die Falz
der Platte wird hierbei nach oben und zur Zimmerwand gedreht.
6. Bohren Sie die Dübellöcher mit einem
Ø 8mm Kunststoffdübeln, Unterlegscheiben und
wand. (Abb. 3)
7. Überprüfen Sie nach der Montage der Rückwand ob diese waagerecht montiert wurde. Eine nachträgliche
Justierung ist nicht möglich.
D
11
die Befestigungsmittel auf Eignung zu prüfen!
(nicht im Lieferumfang).
Abb. 1
Ø 8mm Bohrer und montieren Sie die Montagerückwand mit den
Ø
Montagerückwand
Falz
Sacklochbohrung für
Kabelführung
5,5x75mm Holzschrauben waagerecht an die Zimmer-
Montagerückwand
Ø8mm Dübelbohrung
Ø8mm Kunststoffdübel
Montagebohrung
Unterlegscheibe
Ø5,5x75mm Holzschraube
Abb. 2
Nute für
Kabelführung
Abb. 3
