Wandgarderobe 9041 - Hartmann Runa Montageanweisung

Garderoben Kerneiche Natur gebürstet
Wandgarderoben und Wandpaneele
Wandgarderobe
B 35 H 186,5 T 29
Maße in cm
9041
Typen-Nr.

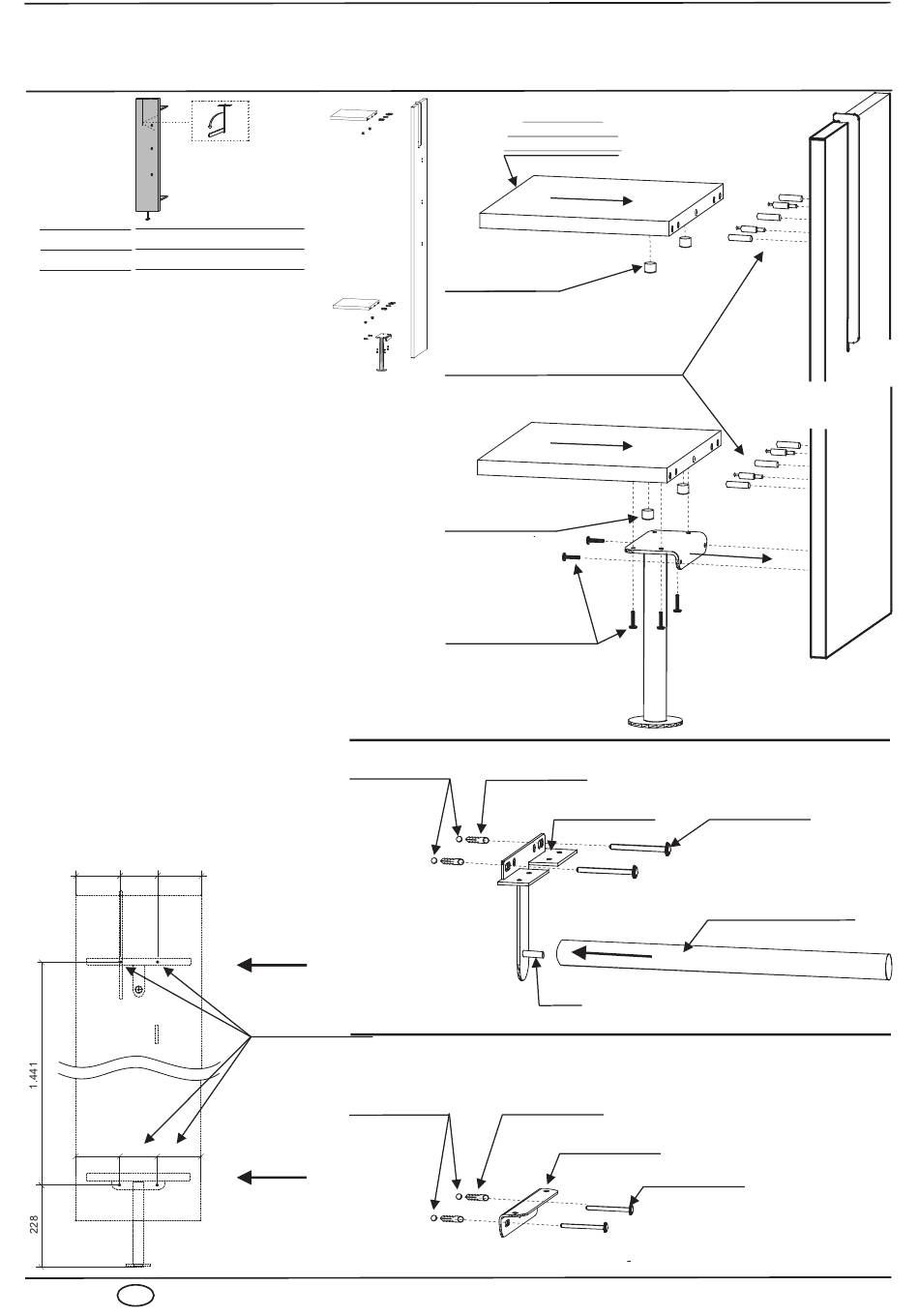

1. Entfernen Sie die Verpackung
und legen Sie die Teile auf eine
plane, saubere und weiche
Unterlage.
2. Drücken Sie die Minifix in die
Böden. (Abb. 1)
3. Schrauben Sie die Mini-Fix
Bolzen rückseitig in das Paneel
und drücken die Dübel hinein.
(Abb. 1)
4. Schieben Sie die Böden auf das
Paneel und drehen Sie die
Mini-Fix im Uhrzeigersinn fest.
5. Befestigen Sie den Garderoben-
fuß an den unteren Boden und
das Paneel. Verwenden Sie
hierzu die Ø4x17 RW-Schrauben.
(Abb. 1)
6. Bohren Sie entsprechend Abb. 2
Ø6mm Dübellöcher in die
Zimmerwand.
7. Montieren Sie anschließend den
oberen- und unteren Montage-
winkel mit den Ø6mm Kunststoff-
dübel und den Ø4x45mm
RW-Schrauben. (Abb. 3 / 4)
122,5 105 122,5
122,5 105 122,5
Abb. 2
D
17
Abb. 1
Ø6mm
Wandbohrungen
Ø6mm
Befestigungsbohrungen
an die Zimmerwand
Ø6mm
Wandbohrungen
Oberboden =
Boden mit hintere
Kantenausfräsung.
Je Boden 2 Stück
Minifix eindrücken.
Für jeden Boden 2 Stück
Minifix - Bolzen in die Ø 5mm
Bohrungen des Paneels eindrehen
sowie 3 Stück Ø 8x30mm Dübel
in das Paneel eindrücken.
Je Boden 2 Stück
Minifix eindrücken.
Montage
Garderobenfuß
mit 6 Stück Ø4x17
RW-Schrauben an
Boden und Paneel
Ø6mm
Kunststoffdübel
oberer
Montagewinkel
Bolzen
Ø6mm
Kunststoffdübel
unterer
Montagewinkel
Ø4x45mm
RW-Schrauben
Garderobenstange
auf Bolzen aufdrehen
Abb. 3
Abb. 4
Ø4x45mm
RW-Schrauben
