VARA
Beleuchtung

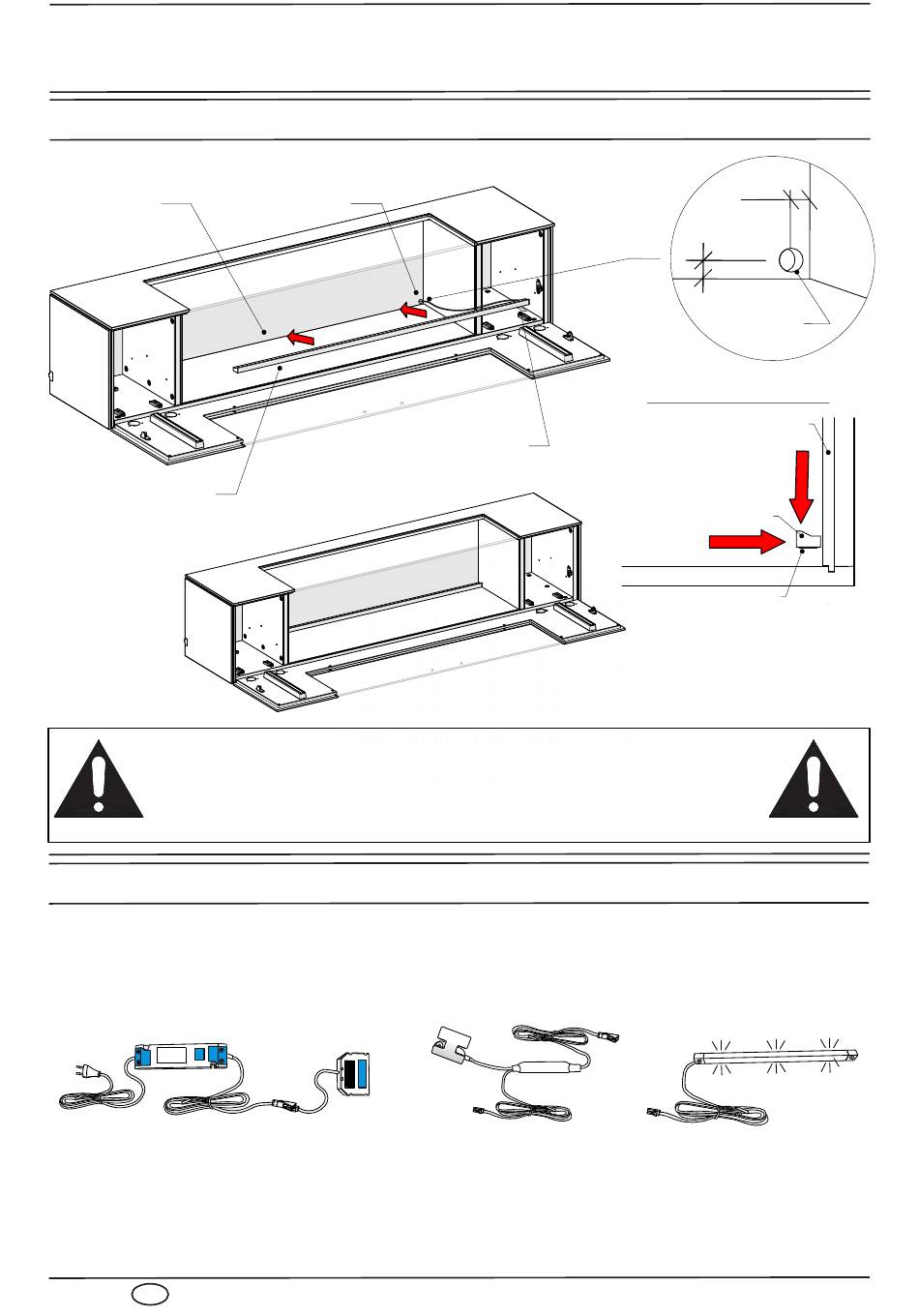

Montage Vitrinenfachbeleuchtung (optionales Zubehör)
Klappenfach
Beleuchtungsprofil
Beachten Sie dabei, dass die angeschlossene Wattage der Lampen nicht die
Gesamtleistung des Vorschaltgeräts übersteigt! Die jeweiligen Wattagen
der LED-Leuchten finden Sie auf dem Aufkleber am Kabelende. Alle
Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden.
Verkabelung Beleuchtung
Bei diesem Modell gibt es keinen klassischen Fußschalter. Anstatt dessen wird ein Berührungsschalter
eingesetzt. Folgende Artikel werden Ihnen geliefert:
Vorschaltgerät mit Zuleitung und Verteiler
(15/30W)
1. Der Schalter wird an der Hinterkante einer Außenseite des Möbels montieren. Die Position ist im
allgemeinen frei wählbar. Bei diesem Modell gibt es, bedingt durch die Materialstärke, bei einigen
Typen Ausfräsungen, an dem nur dort der Berührungsschalter montiert werden kann. Schieben Sie
den Berührungsschalter auf und fixieren Sie diesen mit Hilfe der bereits vormontierten Schraube am
Schalter. (Abb. 1)
D
5
Kabel durch
Bohrungen ziehen
vom Klebeband des
Beleuchtungsprofil abziehen
und auf Klappenfachboden kleben.
(Beachten Sie die landesspezifischen Vorschriften)
Schutzfolie
Klappenfachboden
Berührungsschalter
5mm
5mm
Ø8mm Bohrung
in Rückwand
Position Beleuchtungsprofil
Rückwand
Beleuchtungsprofil
Klebeband
LED-Beleuchtung
