Wandgarderobe 5101 - Hartmann Runa Montageanweisung

Garderoben Kerneiche Natur gebürstet

Wandgarderobe 5101

Maße in cm B 87 H 104,5 T 35
Typen-Nr.
5101
1. Entfernen Sie die Verpackung von den
Möbelteilen und legen Sie die Teile auf eine
plane, saubere und weiche Unterlage.
2. Montieren Sie, sofern bestellt, die Bodenbeleuchtung.
Hierzu kleben Sie die Leuchte mittig in die Nute des Ablagebodens,
wie in Abbildung 1 dargestellt.
Achten Sie dabei auf die Kabelführung.
Der Kabeldurchlass,Ø8mm Durchbohrung, befindet sich
rechts und links! siehe Abbildung 3
3. Verbinden Sie den Garderobenwinkel mit dem Ablageboden.
Verwenden Sie hierfür die schwarzen Senkkopfschrauben
Ø 3x15mm. Anschließend schrauben Sie die Garderoben-
stangen an den Winkel.
4. Drehen Sie die zwei Sechskantbolzen in die Gewindemuttern der Paneelrückwand und ziehen Sie diese
. mit einem 10mm Maulschlüssel fest!
Bei optionaler Beleuchtung, führen sie das Kabel der Beleuchtung durch den Kabeldurchlaß.
Schieben Sie den Ablageboden auf die Sechskantbolzen. Verschrauben Sie nun gleichzeitig den Boden
und die Garderobenstangen mit der Paneelrückwand, wie in Abbildung 3 dargestellt.
Ablageboden: von hinten 2 x Ø7x70mm Confirmatschraube
Garderobenstangen: vorne 2 x Garderbobenscheibe Ø40m
Confirmatschraube
Sechskantbolzen
mit 10mm Maulschlüssel
anziehen!
D
15
von hinten 2x Unterlegscheibe Ø12 und den M5x40mm Schrauben.
Ø7x70mm

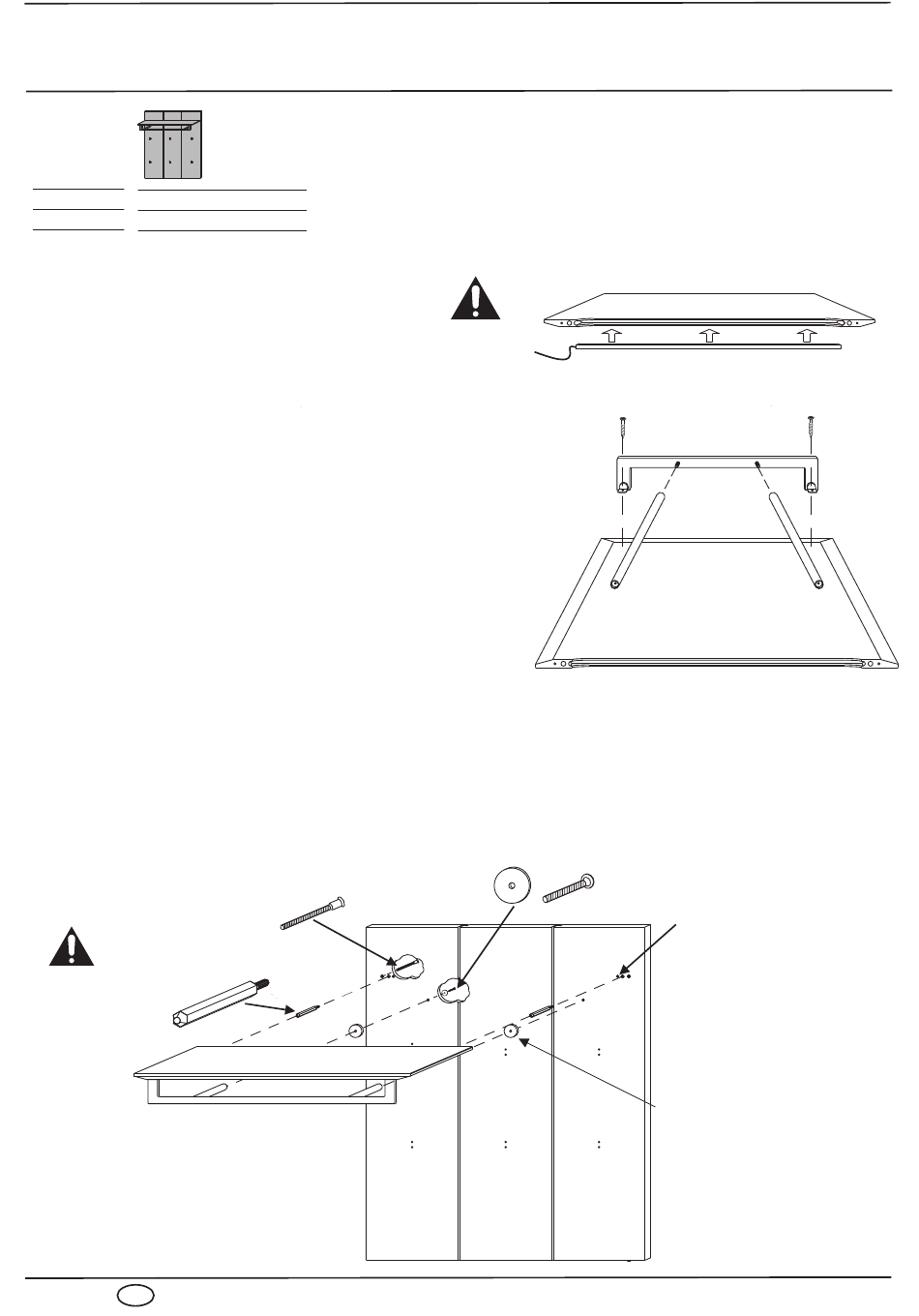

Abb.3
Kabelführung
rechts/links
je nach Typ
Unterlegscheibe Ø12
2 x Schraube Ø 3x15
Garderobenstange
mit M5 Gewinde
und M5x40mm
Innere Durchbohrung für
Kabeldurchlaß!
Garderobenscheibe Ø40mm
Abb.1
