Wandgarderobe 5113 / 5114 - Hartmann Runa Montageanweisung

Garderoben Kerneiche Natur gebürstet
Wandpaneele 5113/5114
Die Typen 5113 und 5114 bestehen beide aus folgenden Verpackungstypen:
8449-51111
B 117,5 H 79 T 22
5113 li.

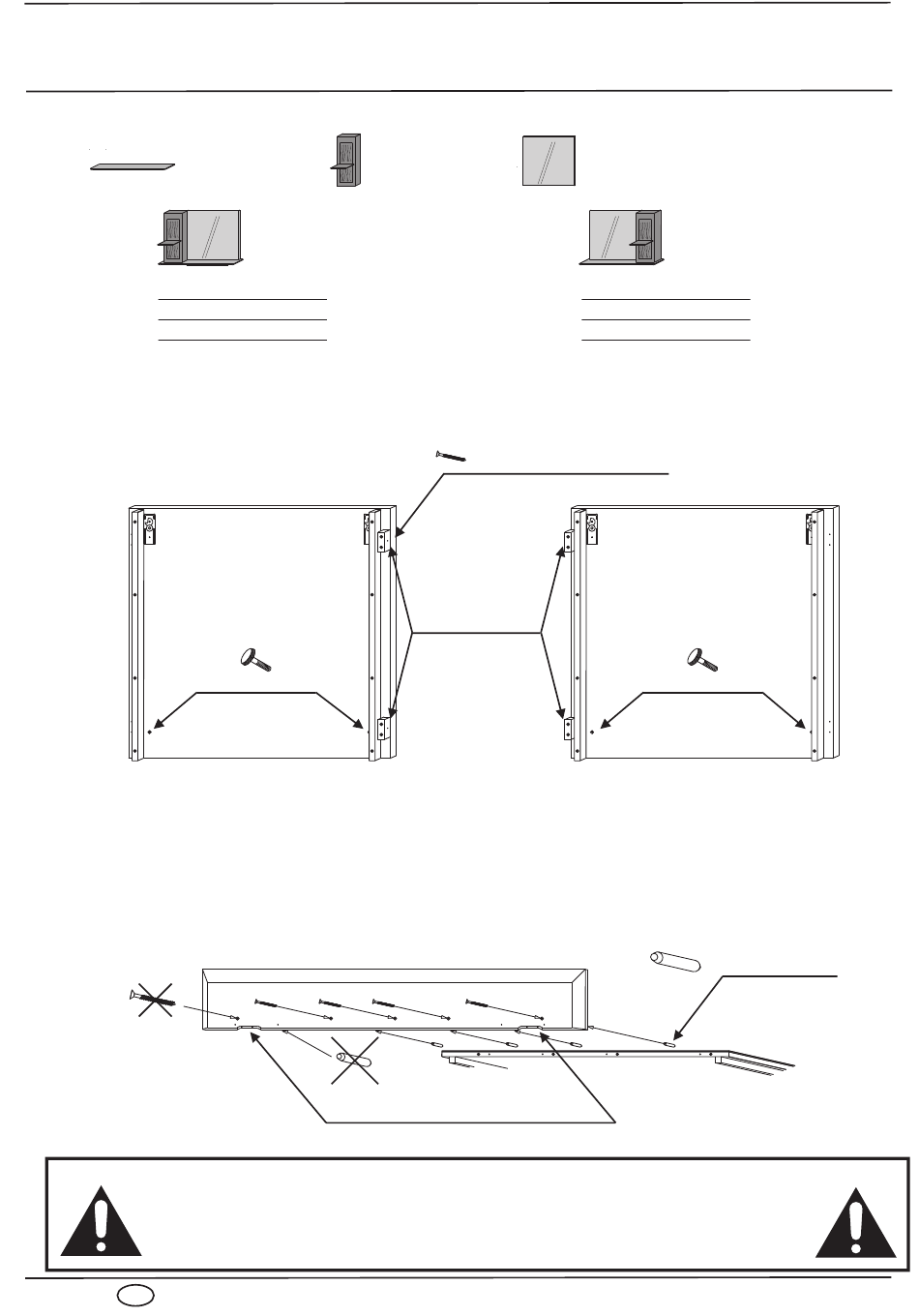

1. Entfernen Sie die Verpackung von den Möbelteilen und legen Sie die Teile auf eine plane, saubere und
weiche Unterlage.
2. Je nachdem welche Type Sie aufbauen wollen, müssen Sie die Schraubklötze mit den Ø4x30mm
Flachkopfschrauben montieren:
Ab hier wird der Aufbau der Type 5113 beschrieben. Der Aufbau der Type 5114 erfolgt Spiegelbildlich.
3. Verbinden Sie das Rückwandpaneel mit dem Ablageboden. Hierzu stecken Sie zuerst die Holzdübel in den
Ablageboden.
Wie unten abgebildet, den äußeren Dübel und die äußere Schraube nicht einstecken bzw. Verschrauben.
Schieben Sie nun den Ablageboden auf das Paneel und verschrauben sie die beiden Teile mit
den Ø4,5x45mm Schrauben.
Fehlerhafte Montage kann zum Herunterstürzen des Paneels führen!
Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben an-
gedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung
D
25
Montage Wandpaneele 51112/51122
+
8449-51132
TYPE 5113
Rändelschraube
Aussparung für Touch-Schalter
zu prüfen. Für Leichtbauwände verwenden Sie entsprechende
Spezialdübel! Nicht im Lieferumfang enthalten!
+
oder
Flachkopfschraube Ø4x30mm
Schraubklötze
=
8449-51133
B 117,5 H 79 T 22
5114 re.
TYPE 5114
Rändelschraube
Dübel Ø8x30mm
