Beleuchtung

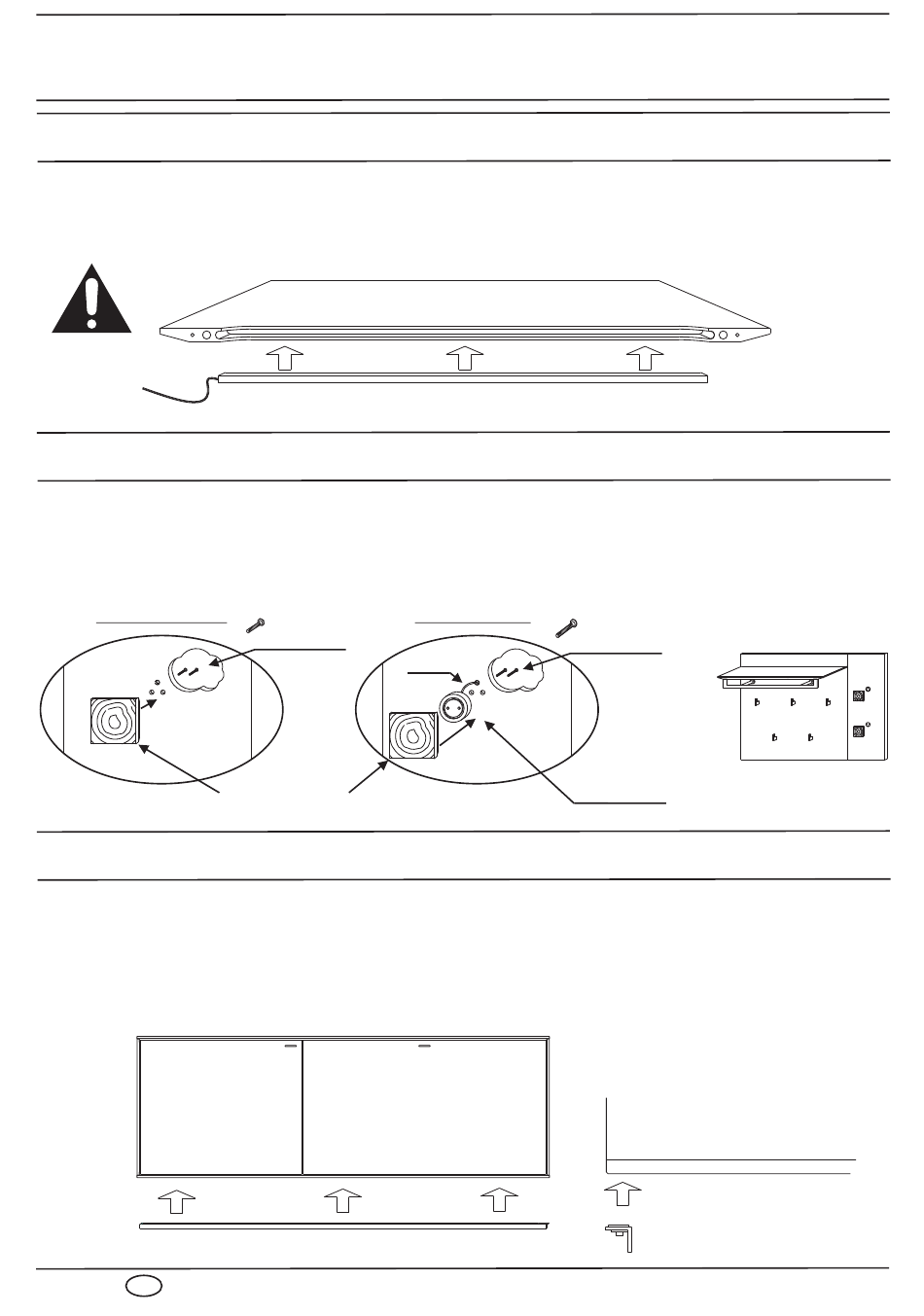

Montage der Bodenbeleuchtung
Hierzu kleben Sie die Leuchte mittig in die Nute des Ablagebodens, wie in Abbildung 1 dargestellt.
Achten Sie dabei auf die Kabelführung. Der Kabeldurchlass,Ø8mm Durchbohrung, befindet sich je nach Type
rechts oder links!
Kleben Sie, entsprechend der Bohrung, die Beleuchtung mit der Zuleitung links oder rechts in den Ablageboden.
Kabelführung
rechts/links
je nach Typ
Montage der Paneelbeleuchtung
Die Paneelbeleuchtung wird zwischen der Hirnholzscheibe und dem Paneel verschraubt.
Schieben Sie das Kabel der Beleuchtung durch die obere, bzw. untere einzelnen Bohrung des Paneels und
verschrauben Sie Hirnholzscheibe, Beleuchtungszylinder und Paneel Rückseitig mit den
M4 x 36mm Schrauben.
Montage Hirnholzscheibe
ohne Beleuchtung
Montage der Unterbodenbeleuchtung
Die Unterbodenbeleuchtung wird am Ende des Hängeelements angeklebt.
Entfernen Sie den Klebeschutz, richten Sie die Beleuchtung mittig aus und kleben Sie die Beleuchtung
unter den Korpus.
3 D
Montage Hirnholzscheibe
M4 x 26mm
Schraube
Hirnholzscheibe
mit Beleuchtung
M4 x 36mm
Kabel
Beleuchtungs-
Schraube
zylinder
Abb.1
