Wandgarderoben 5121/5122 - Hartmann Runa Montageanweisung

Garderoben Kerneiche Natur gebürstet

Wandgarderoben 5121/5122

Maße in cm
B 117,5 H 86,5 T 35
Typen-Nr.
5121 li.

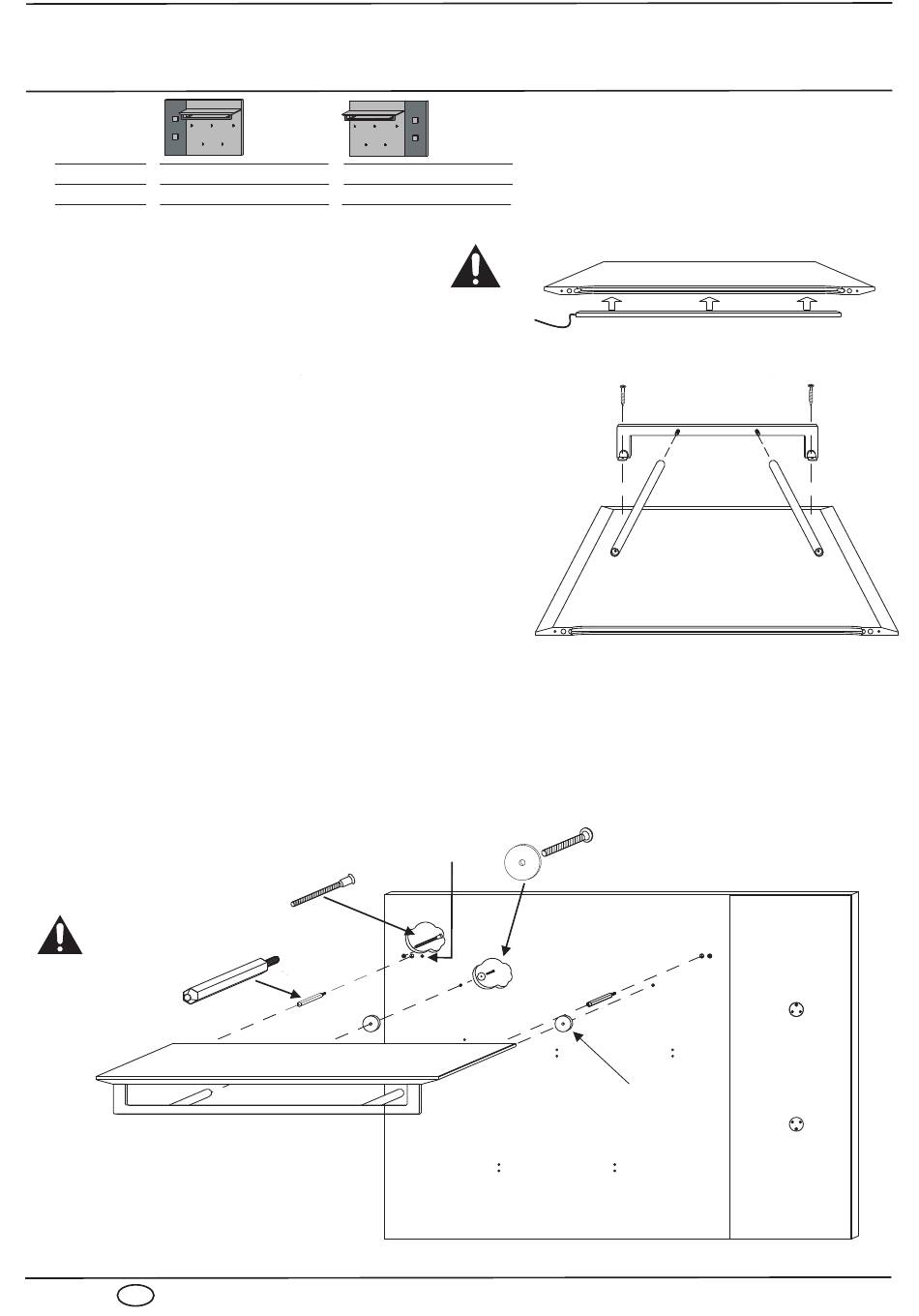

1. Entfernen Sie die Verpackung von den
Möbelteilen und legen Sie die Teile auf eine plane,
saubere und weiche Unterlage.
2. Montieren Sie, sofern bestellt, die Bodenbeleuchtung.
Hierzu kleben Sie die Leuchte mittig in die Nute des Ablagebodens,
wie in Abbildung 1 dargestellt.
Achten Sie dabei auf die Kabelführung.
Der Kabeldurchlass,Ø8mm Durchbohrung, befindet sich
rechts und links! siehe Abbildung 3
3. Verbinden Sie den Garderobenwinkel mit dem Ablageboden.
Verwenden Sie hierfür die schwarzen Senkkopfschrauben
Ø 3x15mm. Anschließend schrauben Sie die Garderoben-
stangen an den Winkel.
3. Drehen Sie die zwei Sechskantbolzen in die Gewindemuttern der Paneelrückwand.
Bei optionaler Beleuchtung, führen sie das Kabel der Beleuchtung durch den Kabeldurchlaß.
Schieben Sie den Ablageboden auf die Sechskantbolzen. Verschrauben Sie nun gleichzeitig den Boden
und die Garderobenstangen mit der Paneelrückwand, wie in Abbildung 3 dargestellt.
Ablageboden: von hinten 2 x Ø7x70mm Confirmatschraube
Garderobenstangen: vorne 2 x Garderbobenscheibe Ø40m
Confirmatschraube
Sechskantbolzen
mit 10mm Maulschlüssel
anziehen!
D
13
B 117,5 H 86,5 T 35
5122 re.
von hinten 2x Unterlegscheibe Ø12 und den M5x40mm Schrauben.
Durchbohrung für
Kabeldurchlaß!
Ø7x70mm
Abb.3
Kabelführung
rechts/links
je nach Typ
Unterlegscheibe Ø12
2 x Schraube Ø 3x15
Garderobenstange
mit M5 Gewinde
und M5x40mm
Garderobenscheibe Ø40mm
Abb.1
Abb.2
