Montage- und Bedienungsanleitung

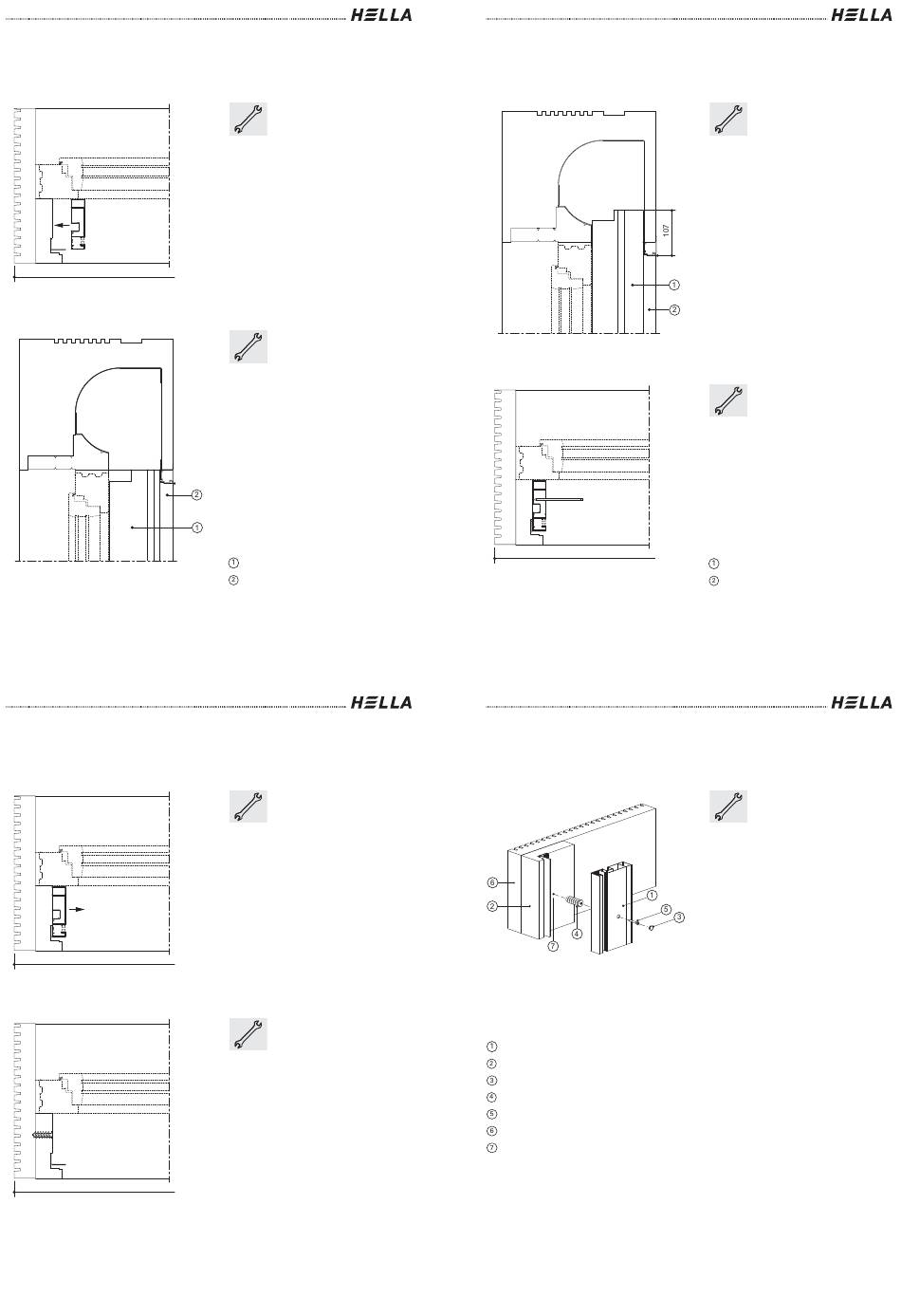

Montage der Führungsschiene
a.)
FB
Abb. TF 40
b.)
Abb. TF 41
Technische Änderungen vorbehalten – Ausgabe 02/2012
Montage- und Bedienungsanleitung
Montage der Führungsschiene
d.)
FB
Abb. TF 44
e.)
FB
Abb. TF 45
Technische Änderungen vorbehalten – Ausgabe 02/2012
Führungsschiene in die
dafür vorgesehene Aus-
nehmung an der Seitenlei-
bung halten. Leicht gegen
den Anschlagwinkel drü-
cken.
Vertikale Ausrichtung bei
Einbaurollladen:
Oberkante Führungsschie-
ne bündig mit Oberkante
Dämmprofil Führungs-
schiene ausrichten.
Legende
FB Fertigbreite
Führungsschiene
Dämmprofil Leibung
Führungsschiene aus der
Ausnehmung nehmen.
Isolierdübel an der ge-
kennzeichneten Position
verschrauben.
Legende
FB Fertigbreite
Montage- und Bedienungsanleitung
Montage der Führungsschiene
b.)
Abb. TF 42
c.)
Abb. TF 43
31 32 Technische Änderungen vorbehalten – Ausgabe 02/2012
Montage- und Bedienungsanleitung
Montage der Führungsschiene
f.)
Abb. TF 46
Legende
Führungsschiene
Dämmprofil Leibung
Dämmprofil Führungsschiene
Isolierdübel 18x50 mm
Linsenblechschraube
Abdeckkappe
Markierung
33 34 Technische Änderungen vorbehalten – Ausgabe 02/2012
Vertikale Ausrichtung bei
Außenjalousie/Raffstore:
Oberkante Führungsschie-
ne 107 mm von Unterkante
Putzleiste in den Kasten
hineinragen lassen.
Positionen der Bohrungen
in der Führungsschiene auf
das Dämmprofil Führungs-
schiene mit einem Stift
übertragen.
Legende
FB Fertigbreite
FB
Führungsschiene
Dämmprofil Leibung
Führungsschiene mit bei-
gepacktem Befestigungs-
material auf das
Dämmprofil Führungs-
schiene montieren.
