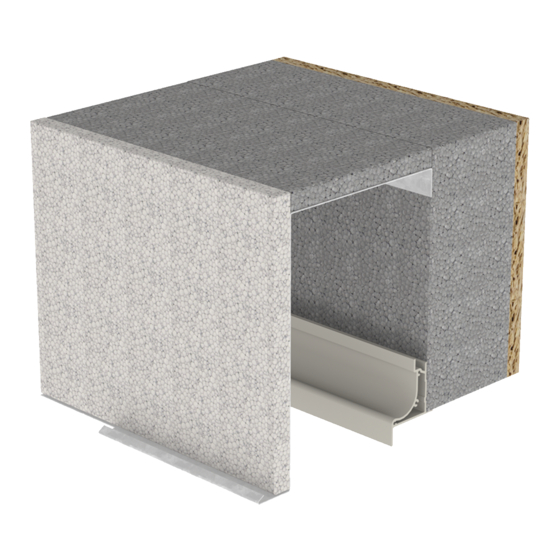

- Seite 1 Montage- und Einbaurichtlinien Diese Anleitung muss vor Montage und Bedienung gelesen werden! Sturzsystem TRAV...
- Seite 2 Montage- und Einbaurichtlinien Inhaltsverzeichnis Vorbemerkungen HELLA Sturzsystem TRAV ..............3 Einbaurichtlinien für Maurer ....................4 Einbaurichtlinien für Bautischler ..................10 Einbaurichtlinien für Fensterbauer ..................11 Richtlinien für Verputzer/Fliesenleger ................. 12...
- Seite 3 Montage- und Einbaurichtlinien Vorbemerkungen HELLA Sturzsystem TRAV Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung.
- Seite 4 Montage- und Einbaurichtlinien Einbaurichtlinien für Maurer TRAV Abb. 1 Legende Max. Montagelast = 250 kg/lfm Max. Personenlast = 100 kg Auflage: TRAV Standard = 120 mm TRAV plus = 145 mm Unbedingt auf fugendichtes Auflagebett achten! Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 5 Bei einer 90° lichten Breite über 1500 mm und bei allen Sondersituationen muss der Kasten inkl. Dämmkörper unterstellt werden. Der TRAV kann keine Abb. 3 Gebäude- und Nutzlasten übernehmen. Legende Auflagehöhe = Fensterhöhe – 20 mm Anschlagprofil für Blendrahmen...
- Seite 6 Montage- und Einbaurichtlinien Einbaurichtlinien für Maurer Bei Erker- und Ecksituationen werden Zuganker lose mitgeliefert. Die Kästen sind in diesen Fällen beim Einbau zu unterstellen und mit allen mitgelieferten Betonankern zu versehen. Abb. 4 Legende Zuganker Zuganker gekröpft Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 7 Montage- und Einbaurichtlinien Einbaurichtlinien für Maurer Einbau der Zuganker Die Position der Zuganker ist im Kasteninneren bereits im Blech mit ø10 mm vorgestanzt. Die Zuganker wie abgebildet mit dem Sturzkasten verschrauben. Die Gewindestange darf max.15 mm vom Blechkorpus überstehen. Der Zuganker besteht aus: - 1 Stk.
- Seite 8 Montage- und Einbaurichtlinien Einbaurichtlinien für Maurer Einbau der Zuganker bei Statikkonsole Die Zuganker wie abgebildet mit dem Oberteil (2) der Statikkonsole verschrauben. Die Einschraubtiefe sollte mindestens 10 mm betragen. Legende Zuganker Oberteil der Statikkonsole Sturzkasten Statikkonsole Detail einer zusammengebauten Statikkonsole Technische Änderungen vorbehalten –...
- Seite 9 Montage- und Einbaurichtlinien Einbaurichtlinien für Maurer Abb. 5 Legende Putzgitter Um Rissbildungen vorzubeugen, muss innen und außen eine ganzflächige Putzarmierung mit Textilglasgewebe mit mindestens 100 mm Überstand (nach oben, seitlich und in der Flucht der horizontalen Putzkante, auch nach unten) ausgeführt werden. Zusätzlich sind noch an den Unterecken Diagonalbewehrungen unter ca.
- Seite 10 Montage- und Einbaurichtlinien Einbaurichtlinien für Bautischler Blendrahmen bei Anschlagwinkel ausgenommen! Montage des Blindstockes am Anschlagwinkel: Blendrahmen ist mit Blindstock bündig. Montage des Blindstocks am Anschlagwinkel: Blendrahmen ist mit Blindstock nicht bündig, Insektenschutzrollo funktioniert nicht! Montage des Blindstocks am Abb. 6 Anschlagwinkel: Blendrahmen ist mit Blindstock nicht bündig, Führungsschienen müssen, wenn sie...
- Seite 11 Montage- und Einbaurichtlinien Einbaurichtlinien für Fensterbauer Verschraubung Fenster mit der Statikkonsole Auf der Unterseite des Sturzkastens ist die Position der Statikkonsole und die Verschraubposition für die Fensterbefestigung mit einem Hinweisaufkleber (1) gekennzeichnet. Diese Positionen auf den Fensterrahmen übertragen und nach dem Einsetzen des Fensters im Bereich der Montagelasche...
- Seite 12 Montage- und Einbaurichtlinien Richtlinien für Verputzer/Fliesenleger Rollladen - Führungsschiene eingeputzt Bereich Führungsschiene oben Stellen Sie sicher, dass der seitliche Auflagenbereich bis Oberkante Führungsschiene frei von Putzüberständen ist. In weiterer Folge werden die Einlauftrichter für den Rollladenbehang vom Sonnenschutzmonteur auf der Führungsschiene aufgesetzt montiert.
- Seite 13 Montage- und Einbaurichtlinien Richtlinien für Verputzer/Fliesenleger Raffstore/Jalousien - Führungsschiene eingeputzt Bereich Boden und seitlicher Abschluss Richtig! Falsch! Bei Verwendung von Sockelleisten Es ist darauf zu achten, dass der Leibungsbereich nicht mit einer Sockelleiste verkleidet wird. Der Fahrweg des Raffstores muss bis zur unteren Endlage frei von Hindernissen sein.
- Seite 14 Hitze, Kälte, Lärm, Licht Fassadengestaltung mit Hitzeschutz. und neugierigen Blicken, perfektem Hitze- und zum nachträglichen Blendschutz. Einbau. Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
