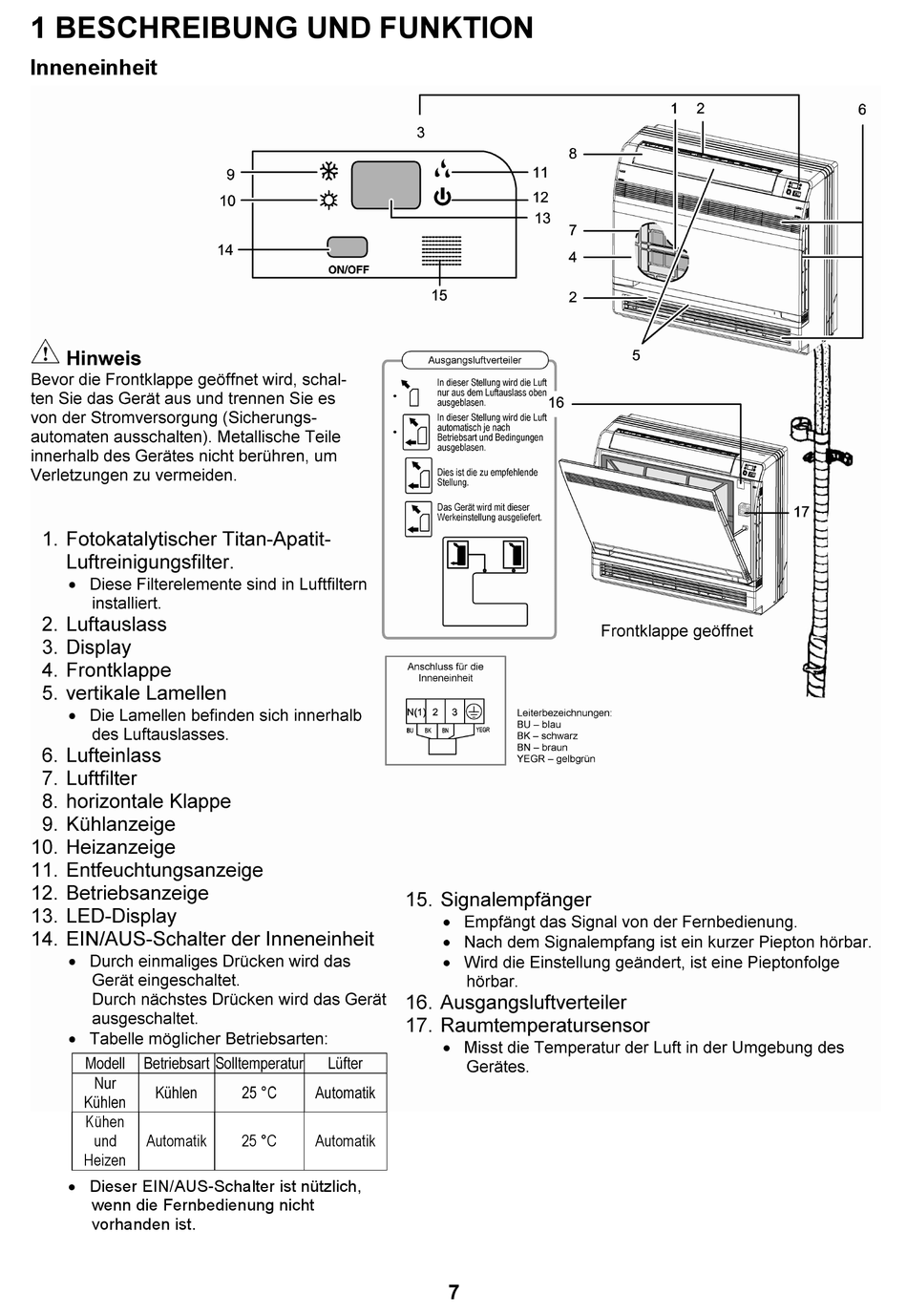

1 BESCHREIBUNG UND FUNKTION
Inneneinheit
Hinweis
Bevor die Frontklappe geöffnet wird, schal-
ten Sie das Gerät aus und trennen Sie es
von der Stromversorgung (Sicherungs-
automaten ausschalten). Metallische Teile
innerhalb des Gerätes nicht berühren, um
Verletzungen zu vermeiden.
1. Fotokatalytischer Titan-Apatit-
Luftreinigungsfilter.
Diese Filterelemente sind in Luftfiltern
installiert.
2. Luftauslass
3. Display
4. Frontklappe
5. vertikale Lamellen
Die Lamellen befinden sich innerhalb
des Luftauslasses.
6. Lufteinlass
7. Luftfilter
8. horizontale Klappe
9. Kühlanzeige
10. Heizanzeige
11. Entfeuchtungsanzeige
12. Betriebsanzeige
13. LED-Display
14. EIN/AUS-Schalter der Inneneinheit
Durch einmaliges Drücken wird das
Gerät eingeschaltet.
Durch nächstes Drücken wird das Gerät
ausgeschaltet.
Tabelle möglicher Betriebsarten:
Modell
Betriebsart Solltemperatur
Nur
Kühlen
Kühlen
Kühen
und
Automatik
Heizen
Dieser EIN/AUS-Schalter ist nützlich,
wenn die Fernbedienung nicht
vorhanden ist.
Anschluss für die
15. Signalempfänger
16. Ausgangsluftverteiler
17. Raumtemperatursensor
Lüfter
25 °C
Automatik
25 °C
Automatik
Ausgangsluftverteiler
In dieser Stellung wird die Luft
nur aus dem Luftauslass oben
ausgeblasen.
In dieser Stellung wird die Luft
automatisch je nach
Betriebsart und Bedingungen
ausgeblasen.
Dies ist die zu empfehlende
Stellung.
Das Gerät wird mit dieser
Werkeinstellung ausgeliefert.
Inneneinheit
Leiterbezeichnungen:
BU – blau
BK – schwarz
BN – braun
YEGR – gelbgrün
Empfängt das Signal von der Fernbedienung.
Nach dem Signalempfang ist ein kurzer Piepton hörbar.
Wird die Einstellung geändert, ist eine Pieptonfolge
hörbar.
Misst die Temperatur der Luft in der Umgebung des
Gerätes.
7
Frontklappe geöffnet
