Feld
Bedeutung
Status ext. WEZ Re-
Zeigt den aktuellen Betriebszustand der Wendel
lais 1 - 3
1 - 3 an
Status Universal-
Zeigt den aktuellen Betriebszustand des Univer-
ausgang 1
salausgang 1 an
Status Universal-
Zeigt den aktuellen Betriebszustand des Univer-
ausgang 2-1
salausgang 2-1 an
Status Universal-
Zeigt den aktuellen Betriebszustand des Univer-
ausgang 2-2
salausgang 2-2 an
Status Universal-
Zeigt den aktuellen Betriebszustand des Univer-
ausgang 3
salausgang 3 an
3.6.2.6.3.
Untermenü Betriebsstunden
Geräte - Speichersystemmodul - Status - Betriebsstunden
Feld
Bedeutung
Betriebsstunden
Anzeige der kumulierten Betriebsstunden
Heizkreispumpe
Betriebsstunden
Zeigt die Betriebsstunden des Heizstabs an
Heizstab
3.6.2.6.4.
Untermenü Alarme / Meldungen
Geräte - Speichersystemmodul - Status - Alarme/Meldungen
Feld
Bedeutung
Lifebit abgelaufen
Zeigt an, ob das Lifebit abgelaufen ist
Alarm Fühler 1 - 4
Zeigt an, ob der Alarm Kabelbruch ansteht
Kabelbruch
Alarm Fühler 1 - 4
Zeigt an, ob der Alarm Kurzschluss ansteht
Kurzschluss
Alarm > 1 Heiz-
Zeigt an, ob ein Alarm am Heizkreisfühler an-
kreisfühler
steht
Alarm kein Heiz-
Zeigt an, ob der Alarm "kein Heizkreisfühler" an-
kreisfühler
steht
3.6.2.7. Menü Information
de
Geräte - Speichersystemmodule - Information
Symbol Bedeutung
Speichersystem
Software
3.6.2.7.1.
Untermenü Speichersystem
Geräte - Speichersystemmodul - Information - Speichersystem
Feld
Bedeutung
Seriennummer
Seriennummer des Speichersystemmoduls
04/2022
Feld
Gerätetyp
3.6.2.7.2.
Geräte - Speichersystemmodul - Information - Software
Feld
Software-Version
Major
Software-Version
Minor
Software-Version
Patch
de
3.6.2.8. Menü Heizkreisübersicht
Geräte - Speichersystemmodule - Heizkreisübersicht
Im Menü Heizkreisübersicht wird eine Übersicht über die Hydraulik ih-
res Wärmesystems angezeigt.

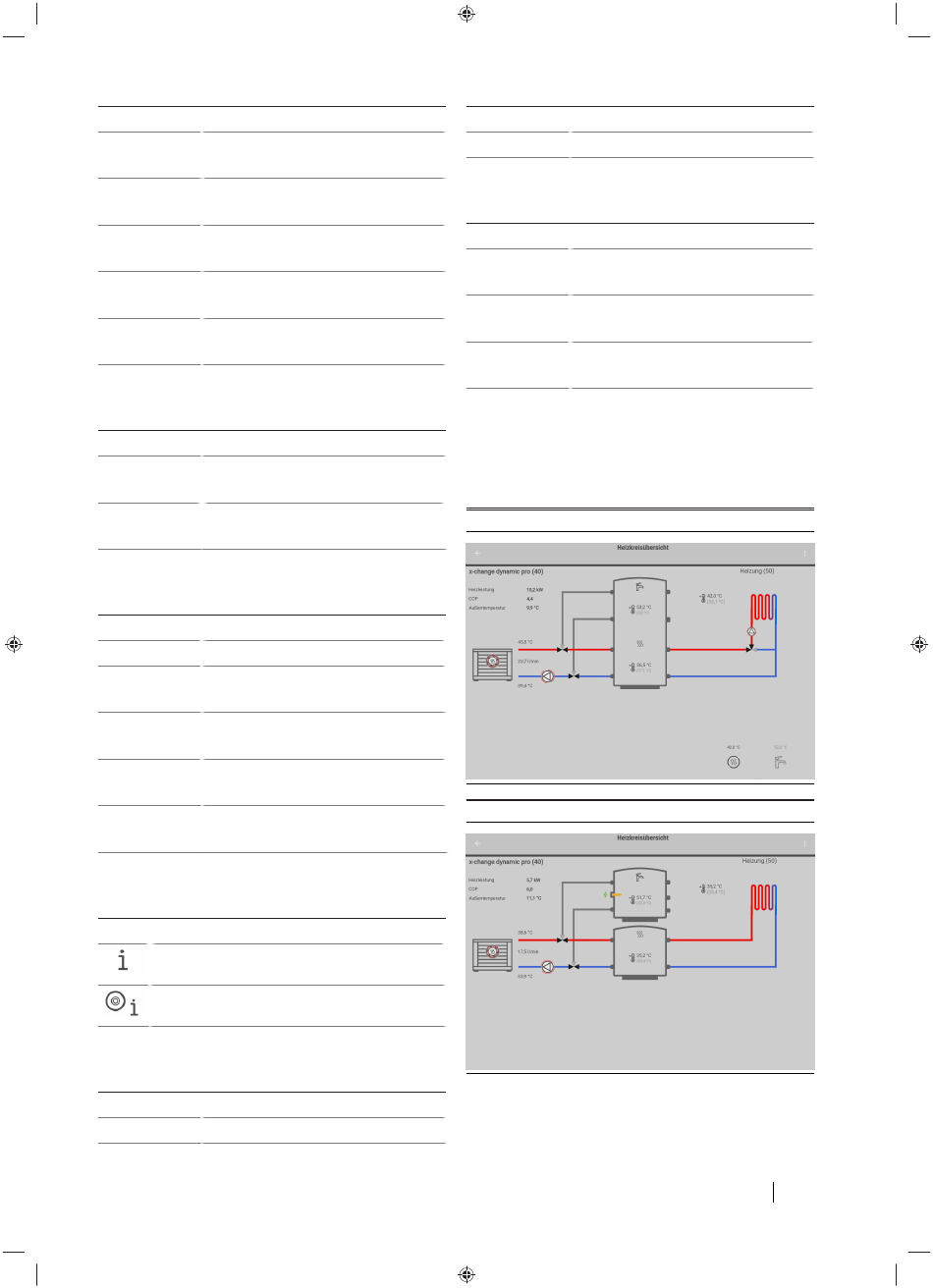

Abb. 18: Heizkreisübersicht
de
Abb. 19: Heizkreisübersicht
de
In diesem Menü werden die aktuellen Soll- und Isttemperaturen sowie
die Zustände der Heizanlagen-Komponenten in einem übersichtlichen
Hydraulikschema des Heizkreises angezeigt.
Bedeutung
Gerätetyp des Speichersystemmoduls
Untermenü Software
de
Bedeutung
Major Version des Speichersystemmoduls
Minor Version des Speichersystemmoduls
Patch Version des Speichersystemmoduls
de
®
Betriebsanleitung x-center
pro Regelung
Betrieb
