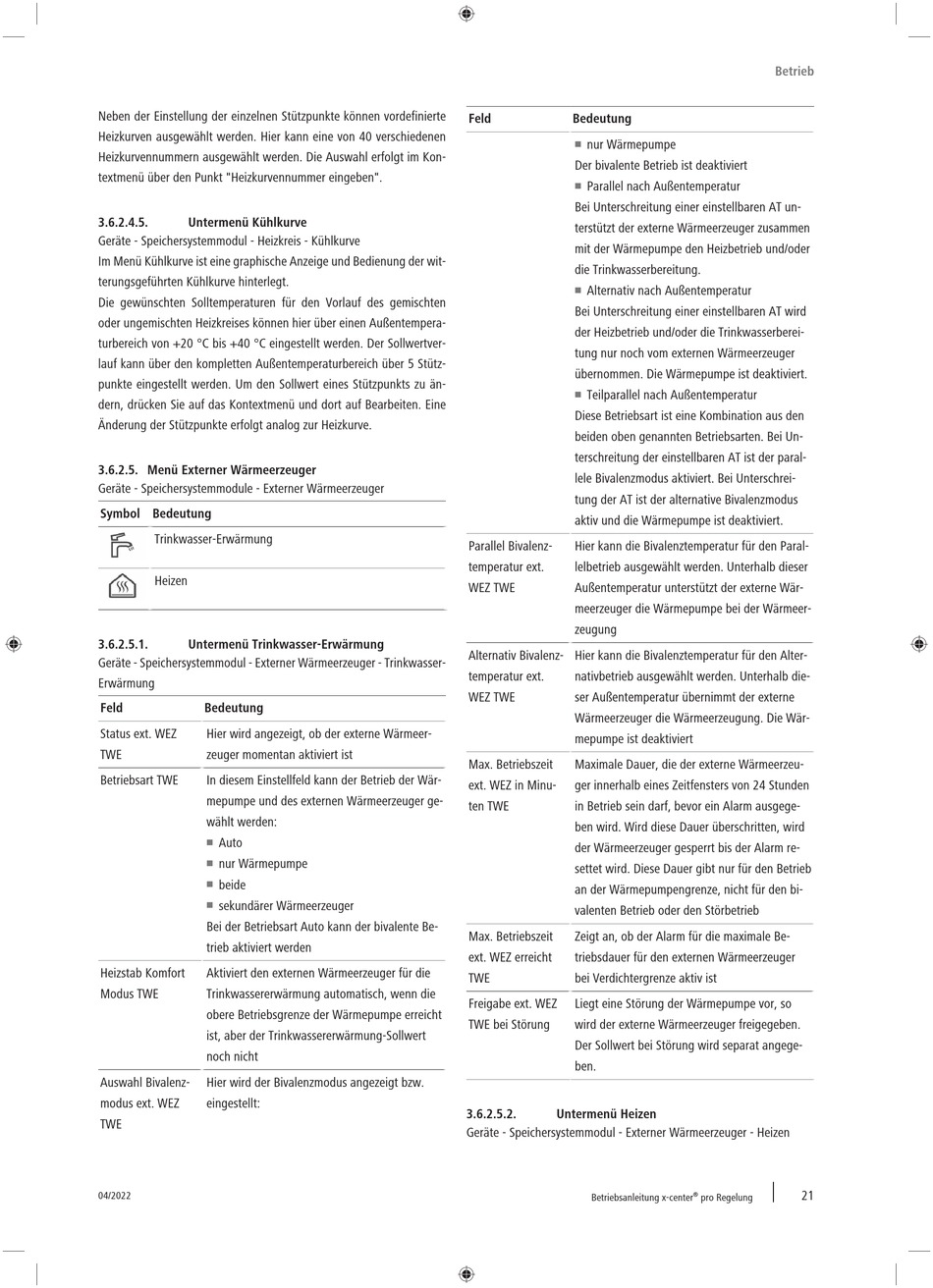

Neben der Einstellung der einzelnen Stützpunkte können vordefinierte
Heizkurven ausgewählt werden. Hier kann eine von 40 verschiedenen
Heizkurvennummern ausgewählt werden. Die Auswahl erfolgt im Kon-
textmenü über den Punkt "Heizkurvennummer eingeben".
3.6.2.4.5.
Untermenü Kühlkurve
Geräte - Speichersystemmodul - Heizkreis - Kühlkurve
Im Menü Kühlkurve ist eine graphische Anzeige und Bedienung der wit-
terungsgeführten Kühlkurve hinterlegt.
Die gewünschten Solltemperaturen für den Vorlauf des gemischten
oder ungemischten Heizkreises können hier über einen Außentempera-
turbereich von +20 °C bis +40 °C eingestellt werden. Der Sollwertver-
lauf kann über den kompletten Außentemperaturbereich über 5 Stütz-
punkte eingestellt werden. Um den Sollwert eines Stützpunkts zu än-
dern, drücken Sie auf das Kontextmenü und dort auf Bearbeiten. Eine
Änderung der Stützpunkte erfolgt analog zur Heizkurve.
3.6.2.5. Menü Externer Wärmeerzeuger
Geräte - Speichersystemmodule - Externer Wärmeerzeuger
Symbol Bedeutung
Trinkwasser-Erwärmung
Heizen
3.6.2.5.1.
Untermenü Trinkwasser-Erwärmung
Geräte - Speichersystemmodul - Externer Wärmeerzeuger - Trinkwasser-
Erwärmung
Feld
Bedeutung
Status ext. WEZ
Hier wird angezeigt, ob der externe Wärmeer-
TWE
zeuger momentan aktiviert ist
Betriebsart TWE
In diesem Einstellfeld kann der Betrieb der Wär-
mepumpe und des externen Wärmeerzeuger ge-
wählt werden:
Auto
n
nur Wärmepumpe
n
beide
n
sekundärer Wärmeerzeuger
n
Bei der Betriebsart Auto kann der bivalente Be-
trieb aktiviert werden
Heizstab Komfort
Aktiviert den externen Wärmeerzeuger für die
Modus TWE
Trinkwassererwärmung automatisch, wenn die
obere Betriebsgrenze der Wärmepumpe erreicht
ist, aber der Trinkwassererwärmung-Sollwert
noch nicht
Auswahl Bivalenz-
Hier wird der Bivalenzmodus angezeigt bzw.
modus ext. WEZ
eingestellt:
TWE
04/2022
Feld
de
de
Parallel Bivalenz-
temperatur ext.
WEZ TWE
de
Alternativ Bivalenz-
temperatur ext.
WEZ TWE
Max. Betriebszeit
ext. WEZ in Minu-
ten TWE
Max. Betriebszeit
ext. WEZ erreicht
TWE
Freigabe ext. WEZ
TWE bei Störung
3.6.2.5.2.
Geräte - Speichersystemmodul - Externer Wärmeerzeuger - Heizen
Bedeutung
nur Wärmepumpe
n
Der bivalente Betrieb ist deaktiviert
Parallel nach Außentemperatur
n
Bei Unterschreitung einer einstellbaren AT un-
terstützt der externe Wärmeerzeuger zusammen
mit der Wärmepumpe den Heizbetrieb und/oder
die Trinkwasserbereitung.
Alternativ nach Außentemperatur
n
Bei Unterschreitung einer einstellbaren AT wird
der Heizbetrieb und/oder die Trinkwasserberei-
tung nur noch vom externen Wärmeerzeuger
übernommen. Die Wärmepumpe ist deaktiviert.
Teilparallel nach Außentemperatur
n
Diese Betriebsart ist eine Kombination aus den
beiden oben genannten Betriebsarten. Bei Un-
terschreitung der einstellbaren AT ist der paral-
lele Bivalenzmodus aktiviert. Bei Unterschrei-
tung der AT ist der alternative Bivalenzmodus
aktiv und die Wärmepumpe ist deaktiviert.
Hier kann die Bivalenztemperatur für den Paral-
lelbetrieb ausgewählt werden. Unterhalb dieser
Außentemperatur unterstützt der externe Wär-
meerzeuger die Wärmepumpe bei der Wärmeer-
zeugung
Hier kann die Bivalenztemperatur für den Alter-
nativbetrieb ausgewählt werden. Unterhalb die-
ser Außentemperatur übernimmt der externe
Wärmeerzeuger die Wärmeerzeugung. Die Wär-
mepumpe ist deaktiviert
Maximale Dauer, die der externe Wärmeerzeu-
ger innerhalb eines Zeitfensters von 24 Stunden
in Betrieb sein darf, bevor ein Alarm ausgege-
ben wird. Wird diese Dauer überschritten, wird
der Wärmeerzeuger gesperrt bis der Alarm re-
settet wird. Diese Dauer gibt nur für den Betrieb
an der Wärmepumpengrenze, nicht für den bi-
valenten Betrieb oder den Störbetrieb
Zeigt an, ob der Alarm für die maximale Be-
triebsdauer für den externen Wärmeerzeuger
bei Verdichtergrenze aktiv ist
Liegt eine Störung der Wärmepumpe vor, so
wird der externe Wärmeerzeuger freigegeben.
Der Sollwert bei Störung wird separat angege-
ben.
Untermenü Heizen
de
®
Betriebsanleitung x-center
pro Regelung
Betrieb
21
