- Seite 1 Montage- und Betriebsanleitung Energiemanager Pro...
-
Seite 2: Inhaltsverzeichnis
8. Störungen und Behebung ...........14 9. Wartung ...............14 10. Außerbetriebnahme/Entsorgung ......15 11. Technische Merkmale..........15 11.1 Typenschild ..................15 11.2 Technische Daten ................16 11.3 LED-Anzeigen ..................17 12. Anhang ...............18 12.1 Schaltpläne ..................18 12.2 EG-Konformitätserklärung ............... 22 Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 3: Zu Dieser Anleitung
Diese Anleitung beschreibt die sichere und sachgerechte Montage und Inbe- triebnahme des Energiemanager Pro. Diese Anleitung ist Bestandteil des Energiemanager Pro und muss während der Lebensdauer des Produkts aufbewahrt werden. Geben Sie die Anleitung jedem nachfolgenden Besitzer, Betreiber oder Bediener weiter. -
Seite 4: Zulässiger Gebrauch
Steht für eine möglicherweise gefährliche Situation, die zu Sachschäden führen könnte. Zusätzlicher Hinweis zum Verständnis. 1.2 Zulässiger Gebrauch Der Energiemanager Pro ist nur geeignet für den Einsatz in frostgeschützten Räumen. Jeder andere Gebrauch ist nicht bestimmungsgemäß und daher unzulässig. 2. Vorgaben, Normen und Vorschriften Elektrische Kabel- und Leitungsanlagen in Gebäuden gemäß... -
Seite 5: Sicherheitshinweise
Der Anschluss von dreiphasigen Verbrauchern darft nur im Sternbetrieb mit Neutralleitern erfolgen. GEFAHR Lebensgefahr durch elektrische Spannung! ► Stellen Sie sicher, dass die Anschlüsse im Schaltschrank abgedeckt sind. Die Abdeckung darf nur mit Hilfe eines Werkzeugs abnehmbar sein. Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 6: Transport, Verpackung Und Lagerung

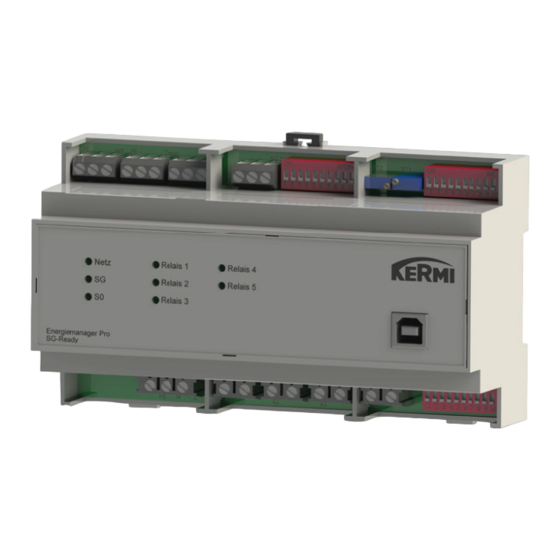

Keinen aggressiven Medien aussetzen Vor Sonneneinstrahlung schützen Relative Luftfeuchtigkeit nicht höher als 60 %. 5. Aufbau und Funktion Der Energiemanager Pro ist einsetzbar als Schalteinheit zur Steuerung der Smart-Grid-Betriebszustände eigenständiger Energiemanager. Das integrierte Temperaturmodul dient der Kennlinienverschiebung von Tem- peraturfühlern. -
Seite 7: Funktionsbeschreibung
Microsoft Windows 8 (32/64-Bit) Acht LEDs zeigen den Status des Gerätes an. 5.1 Funktionsbeschreibung Der Energiemanager Pro erfasst über den S0-Eingang die zur Verfügung stehen- de elektrische Leistung. Im Reiter „Anlageninformationen“ können Benennungen für die an den Aus- gängen angeschlossenen Verbrauchern eingegeben werden. Des Weiteren muss hier die Leistung des entsprechenden Verbrauchers angegeben werden. - Seite 8 Angabe der max. Bezugsleistung; bei modulierenden Wärmepumpen etwa die mittlere Leistungsaufnahme). Anmerkung: Bei den Betrieb einer Wärmepumpe über den Energiemanager Pro kann es dazu kommen, dass geringfügig Energie aus dem Netz bezogen wird, da sich die Leistungsaufnahme des Wärmeerzeugers nach der Außen- und Vor- lauftemperatur richtet und vom (statisch) eingegebenen Verbraucherwert in der Software abweichen kann.
-
Seite 9: Montage
6. Montage Nur eine fachkundige und geschulte Elektrofachkraft darf den Energiemanager Pro installieren. Der Energiemanager Pro darf nur in Schaltschränken oder anderen Einhausun- gen an einer Tragschiene 35 mm (Hutschiene) installiert werden. Der Energiemanager Pro muss zwischen Verbraucher und Netzübergabepunkt installiert werden. -
Seite 10: Anschlüsse
SG+, SG1, SG2 Smart Grid Eingänge PC-Schnittstelle Anschlüsse Temperaturmodul Temp Fühleranschluss über Temperaturmodul (PE, +, -) Wärmepumpenregelung über Temperaturmodul (PE, +, -) Schaltet Verbraucher mittels Relais-Kontakt bei Energieüberschuss ein. Funktion ist konfigurierbar. Weitere Informationen im Datenblatt. Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 11: Anforderungen An Den S0-Zähler
6.1.3 Anschluss des Rundsteuerempfängers (RStE) Achtung: Die Spannungsversorgung für den Smart Grid-Anschluss (SG) 1 und 2 muss durch + der selben Klemmleiste erfolgen! Betriebszustände III & IV nach SG-Ready-Regularien. Anschlussschema RStE RStE Energiemanager Pro Abb. 2 Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 12: Codierung (Temperaturmodul)
45 -> 60 50 -> 60 55 -> 60 PT 500 40 -> 60 45 -> 60 50 -> 60 55 -> 60 PT 1000 40 -> 60 45 -> 60 50 -> 60 55 -> 60 Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 13: Inbetriebnahme
Zur Inbetriebnahme gehen Sie folgendermaßen vor: Installieren Sie die Software an Ihrem PC Verbinden Sie Ihren PC mit einem USB-Kabel mit dem Energiemanager Pro Bei erstmaliger Verwendung kann der Verbindungsaufbau zwischen Ener- giemanager Pro und PC bis zu 10 Minuten dauern. -
Seite 14: Störungen Und Behebung
Lebensgefahr durch elektrische Spannung! ► Reinigen Sie den Energiemanager Pro nur im spannungsfreien Zustand (betrifft alle Zuleitungen). ► Reinigen Sie den Energiemanager Pro mit einem trockenen oder nebelfeuch- ten Tuch (2%ige Kernseifenlösung möglich). Entfernen Sie die Seifenreste. Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 15: Außerbetriebnahme/Entsorgung
11.1 Typenschild Auf dem Typenschild befinden sich die Produkt- und CE-Kennzeichnung. Typenschild Energiemanager Pro W40 300 Kermi GmbH Pankofen -Bahnhof 1 94447 Plattling GERMANY Versorgung: 230V, 50/60Hz max. 5 W Schutzart: IP 20 Abb. 4 Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 16: Technische Daten
Spannungsversorgung 230 V / 50 Hz oder 60 Hz Schnittstellen RStE-Kanäle SG+, SG1, SG2 Impulse/kWh konfigurierbar Relais 250 V AC, 16 A Typ B, zum Anschließen eines PC mit Software Funktion ist mit Software konfigurierbar. Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 17: Led-Anzeigen
Relais 1 (grün) Ein: -K1 ist aktiv Relais 2 (grün) Ein: -K2 ist aktiv Relais 3 (grün) Ein: -K3 ist aktiv Relais 4 (grün) Ein: -K4 ist aktiv Relais 5 (grün) Ein: -K5 ist aktiv Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 18: Anhang
Anhang 12. Anhang 12.1 Schaltpläne 12.1.1 Schaltplan Einschraubheizkörper Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 19: Schaltplan Wärmepumpe Mit Pv-Eingang Und Heizstab
Anhang 12.1.2 Schaltplan Wärmepumpe mit PV-Eingang und Heizstab Montage- und Betriebsanleitung Energiemanager Pro... - Seite 20 Anhang 12.1.3 Schaltplan Smart Grid Montage- und Betriebsanleitung Energiemanager Pro...
-
Seite 21: Schaltplan Wärmepumpe Ohne Pv-Eingang Und Heizstab
Anhang 12.1.4 Schaltplan Wärmepumpe ohne PV-Eingang und Heizstab Montage- und Betriebsanleitung Energiemanager Pro... -
Seite 22: Eg-Konformitätserklärung
Anhang 12.2 EG-Konformitätserklärung Montage- und Betriebsanleitung Energiemanager Pro... - Seite 23 Montage- und Betriebsanleitung Energiemanager Pro...
- Seite 24 Kermi GmbH Pankofen-Bahnhof 1 94447 Plattling GERMANY Tel. +49 9931 501-0 Fax +49 9931 3075 www.kermi.de info@kermi.de...
