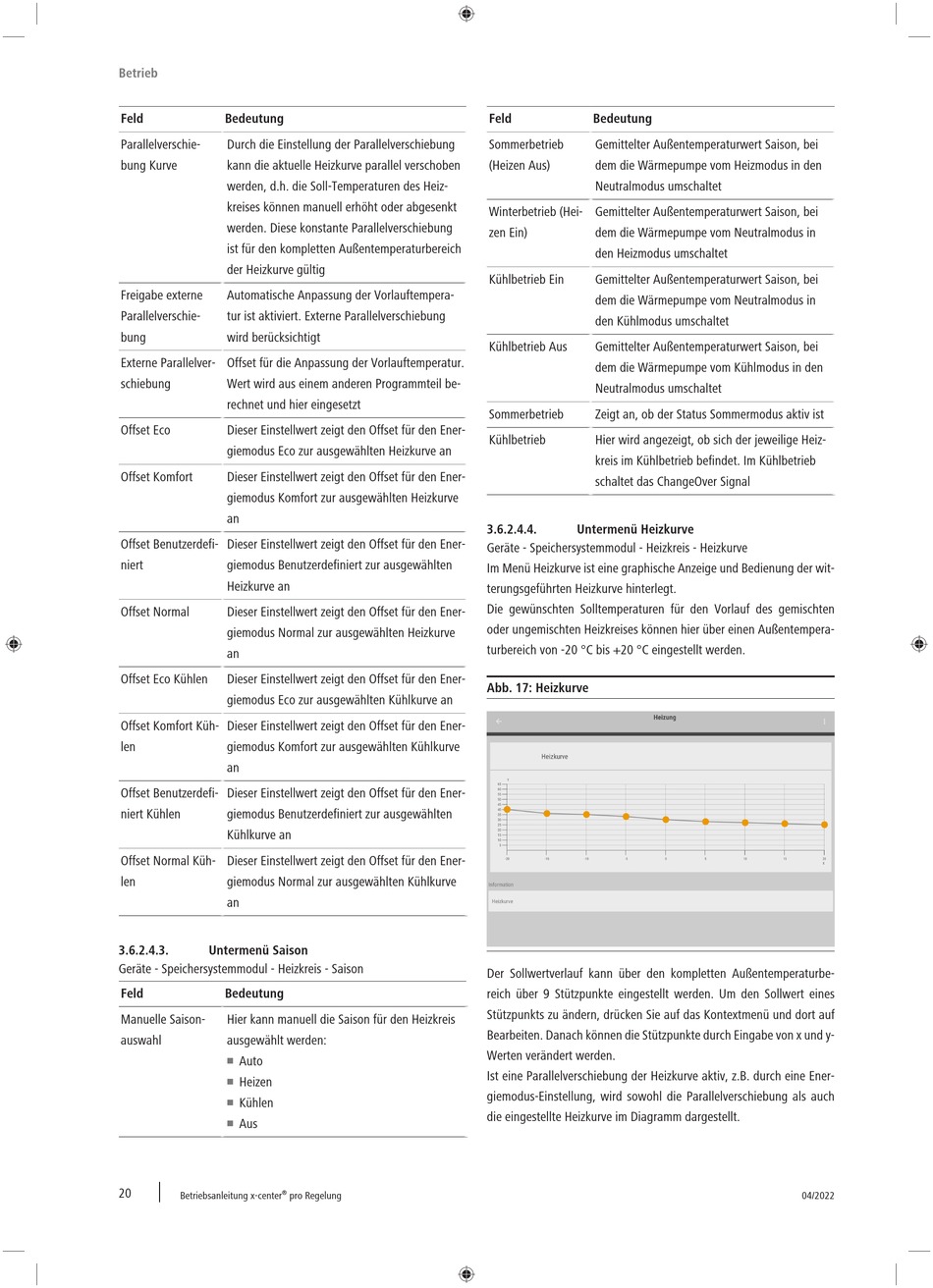

Betrieb
Feld
Bedeutung
Parallelverschie-
Durch die Einstellung der Parallelverschiebung
bung Kurve
kann die aktuelle Heizkurve parallel verschoben
werden, d.h. die Soll-Temperaturen des Heiz-
kreises können manuell erhöht oder abgesenkt
werden. Diese konstante Parallelverschiebung
ist für den kompletten Außentemperaturbereich
der Heizkurve gültig
Freigabe externe
Automatische Anpassung der Vorlauftempera-
Parallelverschie-
tur ist aktiviert. Externe Parallelverschiebung
bung
wird berücksichtigt
Externe Parallelver-
Offset für die Anpassung der Vorlauftemperatur.
schiebung
Wert wird aus einem anderen Programmteil be-
rechnet und hier eingesetzt
Offset Eco
Dieser Einstellwert zeigt den Offset für den Ener-
giemodus Eco zur ausgewählten Heizkurve an
Offset Komfort
Dieser Einstellwert zeigt den Offset für den Ener-
giemodus Komfort zur ausgewählten Heizkurve
an
Offset Benutzerdefi-
Dieser Einstellwert zeigt den Offset für den Ener-
niert
giemodus Benutzerdefiniert zur ausgewählten
Heizkurve an
Offset Normal
Dieser Einstellwert zeigt den Offset für den Ener-
giemodus Normal zur ausgewählten Heizkurve
an
Offset Eco Kühlen
Dieser Einstellwert zeigt den Offset für den Ener-
giemodus Eco zur ausgewählten Kühlkurve an
Offset Komfort Küh-
Dieser Einstellwert zeigt den Offset für den Ener-
len
giemodus Komfort zur ausgewählten Kühlkurve
an
Offset Benutzerdefi-
Dieser Einstellwert zeigt den Offset für den Ener-
niert Kühlen
giemodus Benutzerdefiniert zur ausgewählten
Kühlkurve an
Offset Normal Küh-
Dieser Einstellwert zeigt den Offset für den Ener-
len
giemodus Normal zur ausgewählten Kühlkurve
an
3.6.2.4.3.
Untermenü Saison
Geräte - Speichersystemmodul - Heizkreis - Saison
Feld
Bedeutung
Manuelle Saison-
Hier kann manuell die Saison für den Heizkreis
auswahl
ausgewählt werden:
Auto
n
Heizen
n
Kühlen
n
Aus
n
20
®
Betriebsanleitung x-center
pro Regelung
de
Feld
Bedeutung
Sommerbetrieb
Gemittelter Außentemperaturwert Saison, bei
(Heizen Aus)
dem die Wärmepumpe vom Heizmodus in den
Neutralmodus umschaltet
Winterbetrieb (Hei-
Gemittelter Außentemperaturwert Saison, bei
zen Ein)
dem die Wärmepumpe vom Neutralmodus in
den Heizmodus umschaltet
Kühlbetrieb Ein
Gemittelter Außentemperaturwert Saison, bei
dem die Wärmepumpe vom Neutralmodus in
den Kühlmodus umschaltet
Kühlbetrieb Aus
Gemittelter Außentemperaturwert Saison, bei
dem die Wärmepumpe vom Kühlmodus in den
Neutralmodus umschaltet
Sommerbetrieb
Zeigt an, ob der Status Sommermodus aktiv ist
Kühlbetrieb
Hier wird angezeigt, ob sich der jeweilige Heiz-
kreis im Kühlbetrieb befindet. Im Kühlbetrieb
schaltet das ChangeOver Signal
3.6.2.4.4.
Untermenü Heizkurve
Geräte - Speichersystemmodul - Heizkreis - Heizkurve
Im Menü Heizkurve ist eine graphische Anzeige und Bedienung der wit-
terungsgeführten Heizkurve hinterlegt.
Die gewünschten Solltemperaturen für den Vorlauf des gemischten
oder ungemischten Heizkreises können hier über einen Außentempera-
turbereich von -20 °C bis +20 °C eingestellt werden.
Abb. 17: Heizkurve
Der Sollwertverlauf kann über den kompletten Außentemperaturbe-
reich über 9 Stützpunkte eingestellt werden. Um den Sollwert eines
Stützpunkts zu ändern, drücken Sie auf das Kontextmenü und dort auf
Bearbeiten. Danach können die Stützpunkte durch Eingabe von x und y-
Werten verändert werden.
Ist eine Parallelverschiebung der Heizkurve aktiv, z.B. durch eine Ener-
giemodus-Einstellung, wird sowohl die Parallelverschiebung als auch
die eingestellte Heizkurve im Diagramm dargestellt.
de
04/2022
