8.7 ZENTRIER-MODE Flug-Aufzeichnung
8.7.1 Zentrier-Modus/Thermik Anzeige (AIRCOTEC patent)

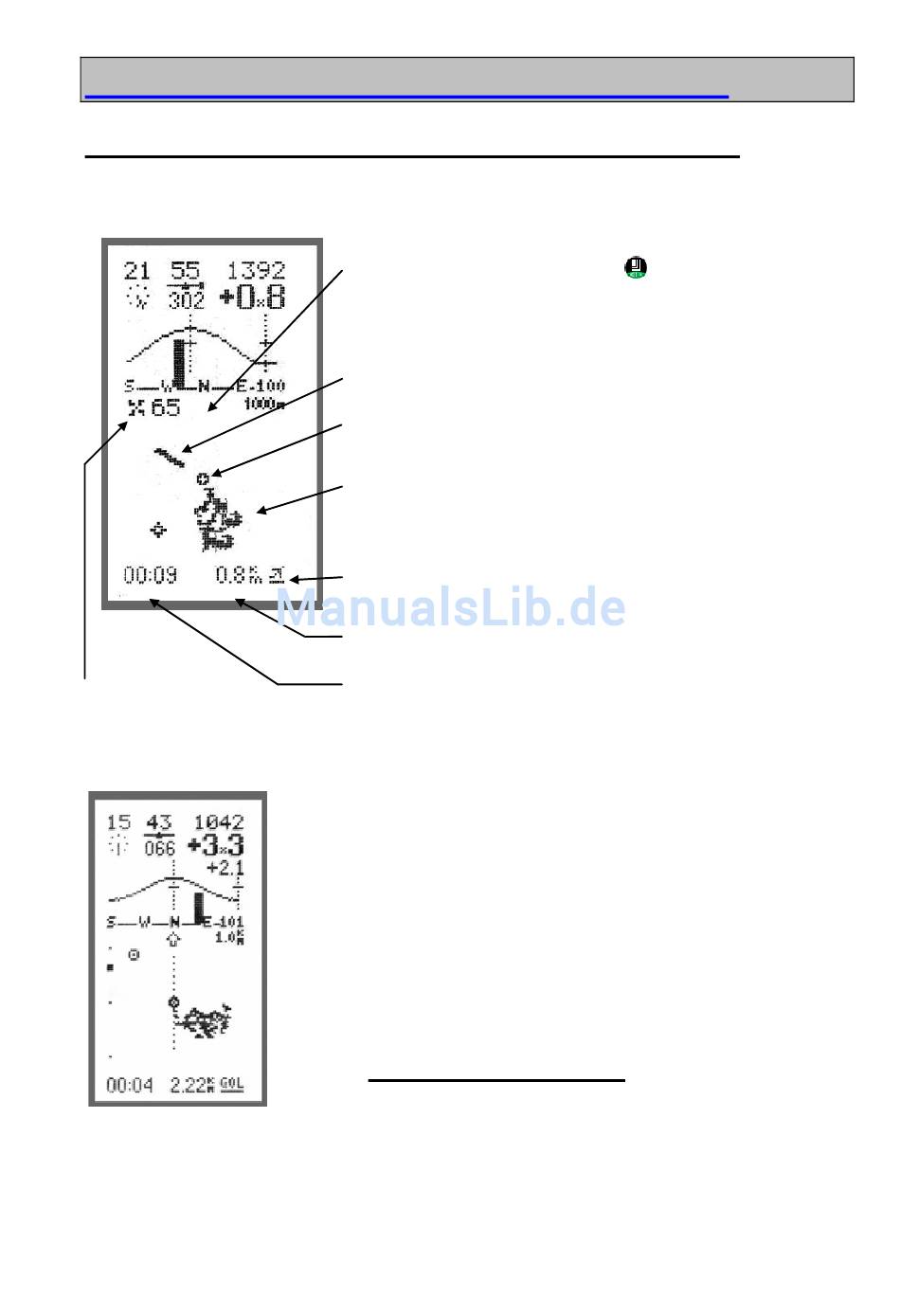

Zentrier-Darstellung mit Norden-Oben(Bild 2)
Anzeige der Fahrt
(TAS) nur mit Flügelradsensor.
Zentrier-Darstellung mit Flugspur-Oben
Höhere Steigwerte ergeben dabei größere Punkte. Bei Verlust des Aufwinds fliegt der Pilot
einfach in die bereits markierten Steigbereiche zurück. Dies ist besonders hilfreich bei
windzerrissener Thermik und schwachen Föhnwellen. Die Steigpositionen werden
windversatzkompensiert intuitiv richtig dargestellt. Sichtbar sind immer nur bis 150 m
ober- und unterhalb der Pilotenhöhe der letzten fünf Minuten.
Handbuch V3.16_2008_V1
Die untere Hälfte des Bildes zeigt die Flugfläche von
1km-2km quadratisch. Mit Ta2
1km, 2km, A1km, A2km zyklisch schalten.
A = für Automatisch Umschaltung wenn Thermik einsetzt.
(Einzustellen in EINSTELL/XC-EINSTELL >AUTZENT Y)
Polarer Flugrichtungs-Zeiger breit (z.B. Nord – West)
Pilotenposition immer in Kartenmitte (kleiner Kreis bei
Zentrier-Mode).
.
Thermik Anzeige (Visualisierung)
Positionen des Steigens werden
Windversatz kompensiert dargestellt (Detail 8.7.2)
Distanz zu selektierten
Wegpunkt, Marke oder Startplatz.
Peilung (blinkt) zu selektierten Wegpunkt
Flugdauer Stunden / Minuten
In XC-EINST kann FLUGSPUR N (= Norden-Oben) oder
FLUGSPUR Y (=Flugspur-Oben)eingestellt werden.
Nur der Zentriermodus kann gedreht werden!
Im Zentriermodus kann mit Taste-2 (>= 4 Klicks)
gewechselt werden. Dabei erscheint oben kurz
'NORD OBEN' oder 'FLUGSP-OBEN'. Bei
FLUGSP-OBEN erscheint statt dem Polaren
Richtungszeiger eine vertikale punktierte Linie durch
die Pilotenposition. Die letztgültige Einstellung wird
bei Flug ende verspeichert.

8.7.2 Thermik Anzeige

des Steigens mitWindversatzkompensation)
Im Zentrierdisplay wird bei Steigwerten ab 0 m/s die
Flugspur durch Punkte markiert.
Seite 26
kann man von
Zentrierhilfe (Positionen
