8.5 KARTEN-MODE Flug-Aufzeichnung
Anzeigen in der unteren Hälfte

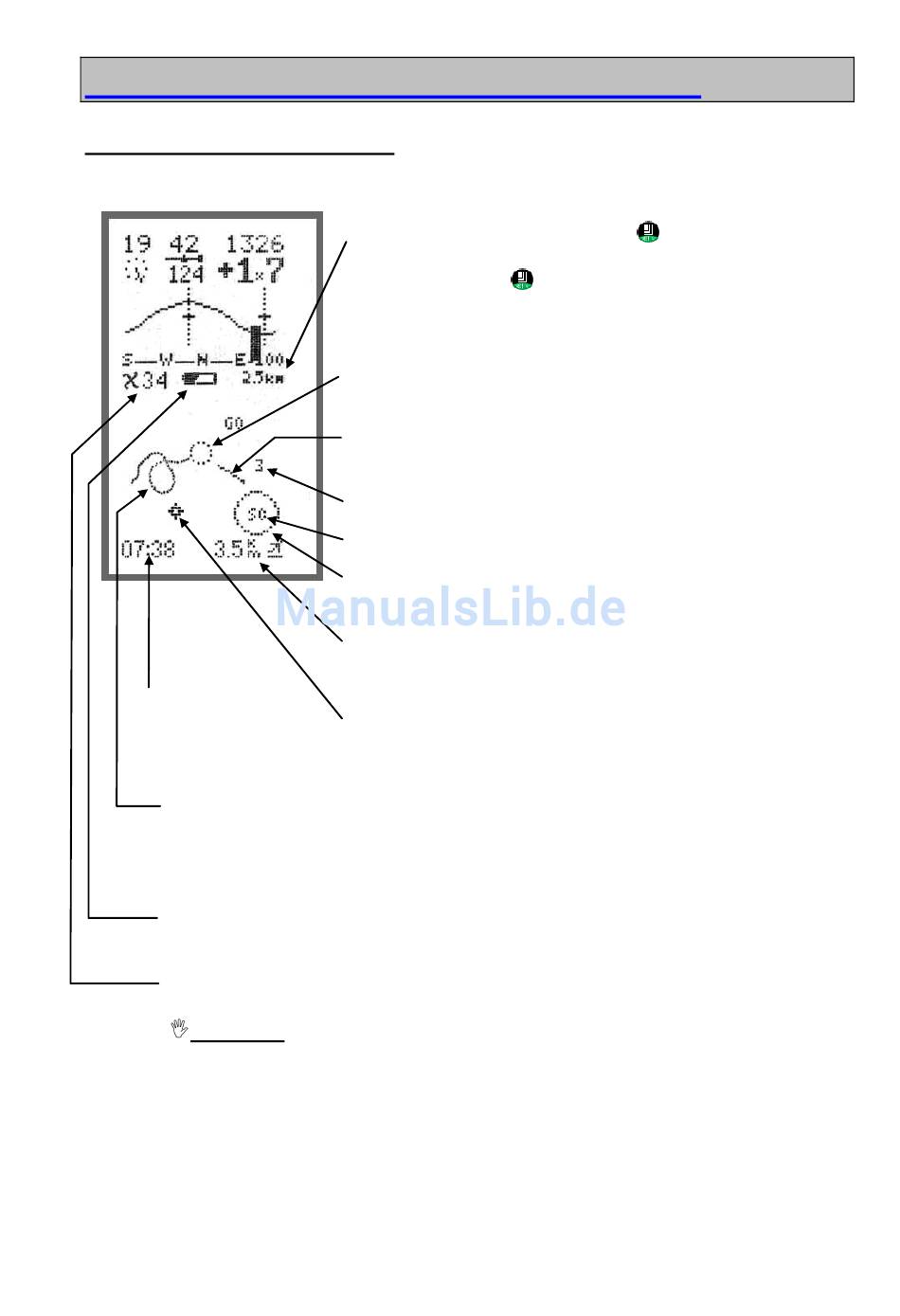

Karten Darstellung (Bild1)
Lokalzeit
Stunden/Minuten
Flugspur Anzeige (Aktivieren in MENU/EINSTELL/GENERELL > FLUGSPUR Y)
Damit wird das Umrunden der Wendepunkte (Zylinder) besser visualisiert.
4 Minuten zurück bei Maßstab = 2.5 km
8 Minuten zurück bei Maßstab = 7.5 km.
Anzeige eines LOW-BATT-Symbols (Batterie wird leer), danach
noch ca. 20 Minuten Betrieb möglich.
Anzeige der Fahrt TAS (TRUE AIRSPEED > Fluggeschwindigkeit) nur mit
Flügelradsensor.
WICHTIG! Anzeige erfolgt erst nach ca.10sec drehenden Flügelrad.
Die max. 16 Punkte der aktiven Route UND die max. 10 aktuellen Marken + Takeoff
erscheinen im Kartenmodus als Symbole in der Karte.
Handbuch V3.16_2008_V1
Die untere Hälfte des Bildes zeigt die Flugfläche von
2,5 -120km quadratisch. Mit Ta2
2.5 x 2.5 bis 120 x 120 km zyklisch schaltbar.
Je länger die Ta2
der Maßstab. Mit kurzem Tastdruck wird zwischen 2,5 x
2,5km und 7,5 x 7,5km umgeschaltet.
Pilotenposition immer in Kartenmitte (großer Kreis im
Karten-Modus)
Polarer Flugrichtungs-Zeiger schmal -
zeigt die momentane Flugrichtung (z.B.Süd – Ost )
Positionsmarkensymbole '1'~'99'.
Wegpunktsymbole 'AAA~'ZZZ' (z.B. SCH für Schöckel)
Zylinder Darstellung (z.B. Zylinder 300m Radius)
Bei Einflug in Zylinder – „Piepston" (Detail 19.0)
Distanz zu selektierten
Wegpunkt, Marke oder Startplatz.
Peilung auf gewählten Wegpunkt oder Marke (Blinkend)
Peilungs-Strich wird unter 1km nicht mehr angezeigt weil
der Wegpunkt schon sichtbar ist.
Seite 24
ist der Maßstab von
gedrückt wird umso höher schaltet
