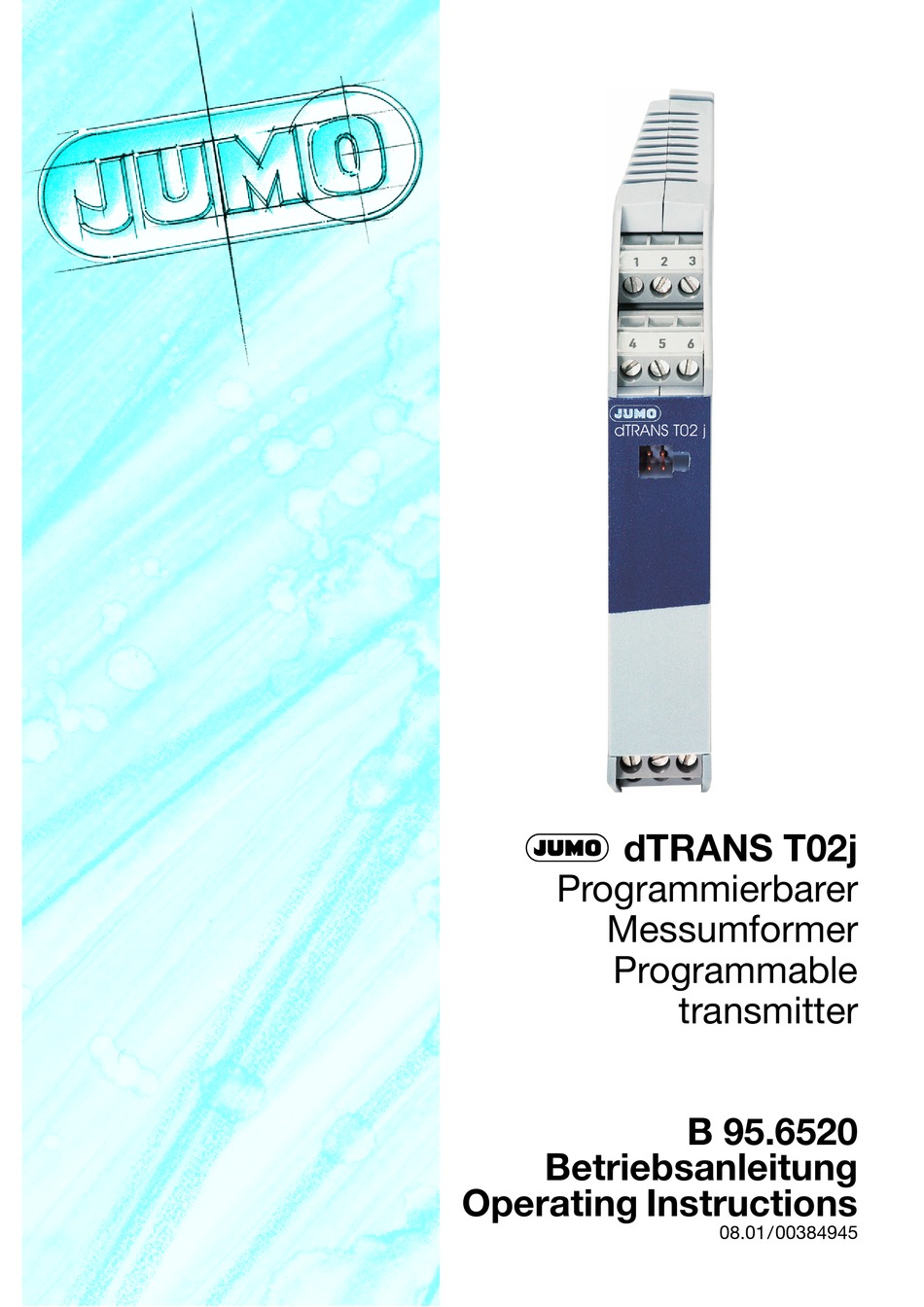

- Seite 1 J dTRANS T02j Programmierbarer Messumformer Programmable transmitter B 95.6520 Betriebsanleitung Operating Instructions 08.01/00384945...
-
Seite 3: Typenerklärung
1 Typenerklärung JUMO dTRANS T02j (1) Grundausführung 956520 programmierbarer Messumformer (2) Eingang (programmierbar) Werkseitig eingestellt (Pt100 DIN vl / 0 … 100°C) Konfiguration nach Kundenangaben (3) Ausgang (eingeprägter Gleichstrom - programmierbar) Werkseitig eingestellt (0 … 20mA) Konfiguration nach Kundenangaben (0/4 … 20mA oder 0 … 10V) - Seite 4 2 Installation Anschlussplan Anschluss für Spannungsversorgung lt. Typenschild Analoge Eingänge Thermoelement Widerstandsthermometer / Potentiometer in Zweileiterschaltung 30Ω (R ≤ = Gesamtleitungswiderstand) Widerstandsthermometer / Potentiometer in Dreileiterschaltung Widerstandsthermometer / Potentiometer in Vierleiterschaltung...
- Seite 5 2 Installation Spannungseingang 100mV Stromeingang Die am Shunt abfallende Spannung darf 100 mV nicht überschreiten. Analoge Ausgänge Spannungsausgang Stromausgang Setup-Schnittstelle Die Setup-Schnittstelle und der analo- ge Ausgang sind nicht galvanisch ge- trennt. Siehe “Setup-Schnittstelle” auf Seite 5. Beim Einsatz eines Shunt-Widerstandes ist es notwendig, die Signalleitungen und den Shunt mit einem Quetschverbinder zu versehen.
- Seite 6 2 Installation Installationshinweise Sowohl bei der Wahl des Leitungsmaterials bei der Installation als auch beim elektrischen Anschluss des Gerätes sind die Vor- schriften der VDE 0100 „Bestimmungen über das Errichten von Starkstromanlagen mit Nennspannungen unter 1000V“ bzw. die jeweiligen Landesvorschriften zu beachten. Der elektrische Anschluss, sowie Arbeiten im Geräteinneren dürfen ausschließlich von Fachpersonal durchgeführt werden.
- Seite 7 2 Installation An die Netzklemmen des Gerätes keine weiteren Verbraucher anschließen. Das Gerät ist nicht für die Installation in explosionsgefährdeten Bereichen geeignet. Ein vom Anschlussplan abweichender elektrischer Anschluss kann zur Zerstörung des Gerätes führen. Bei störungsbelasteten Netzen (z. B. Thyristorsteuerungen) soll- te das Gerät über einen Trenntransformator gespeist werden.
- Seite 8 2 Installation Abmessungen...
- Seite 9 3 PC-Setup-Programm Sie können den Messumformer mit dem als Typenzusatz erhältli- chen PC-Setup-Programm konfigurieren. Über die Setup-Schnitt- stelle werden der Messumformer und der PC über das „PC-Inter- face mit TTL/RS232-Umsetzer und Adapter“ miteinander verbun- den. Konfigurierbare Parameter: - TAG-Number (6 Zeichen) - Analoger Eingang (Sensortyp) - Anschlussart (2-/3-/4-Leiterschaltung) - externe oder konstante Vergleichsstelle...
