3.4 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumen-
tiert, dass die Produkte gemäß der Konfor-
mitätserklärung die grundlegenden Anfor-
derungen der einschlägigen Richtlinien er-
füllen.
Die Konformitätserklärung kann beim Her-
steller eingesehen werden.
4 Funktion
4.1 Bedienstruktur

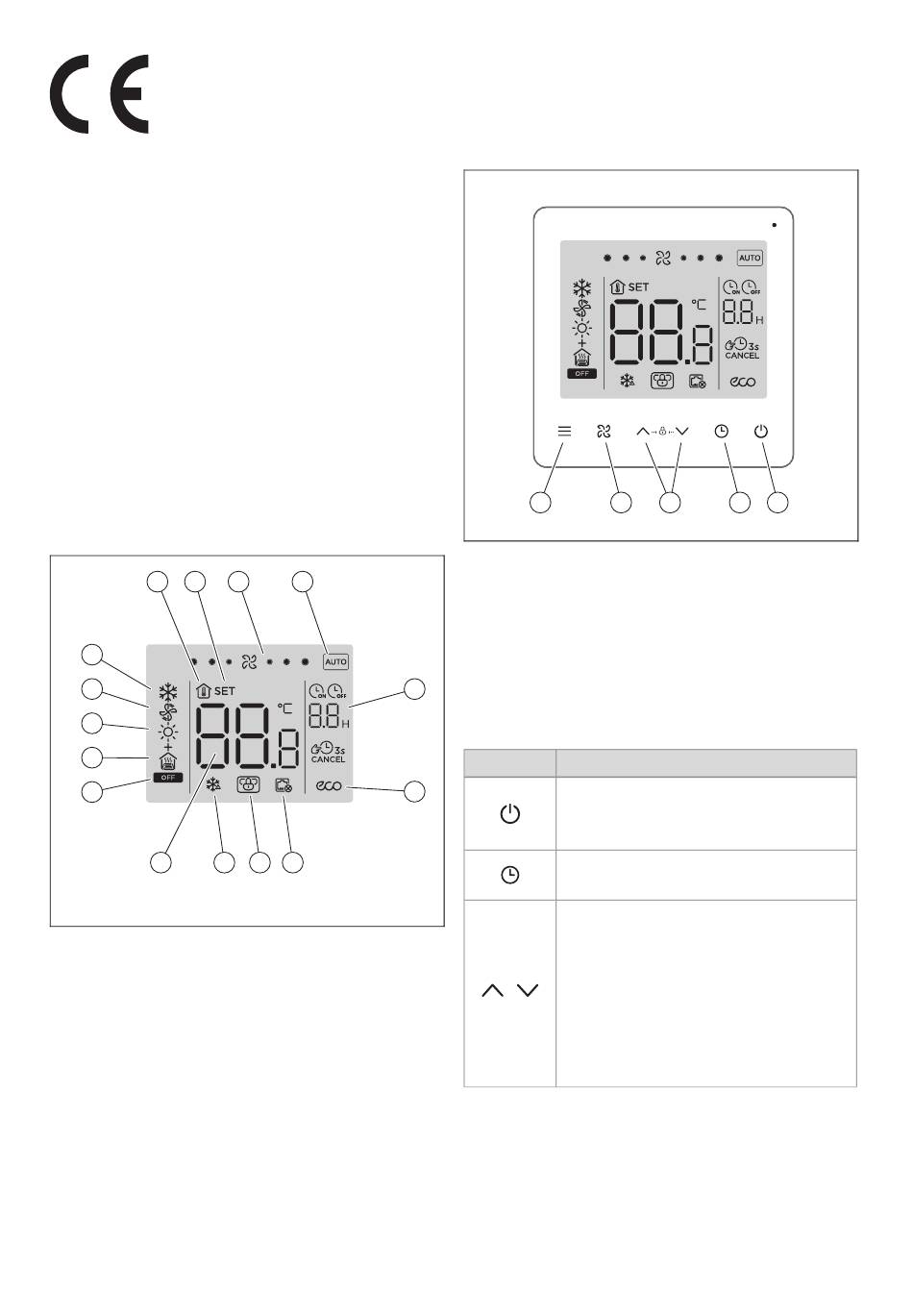

4.1.1 Beschreibung des Displays
Beschreibung des Displays
* nur bei Netzwerk-Verbindung verfügbar
12 13
11
10
9
8
7
6 5
Beschreibung des Displays
1 Schaltuhr
2 eco-Modus
3 Fehleranzeige:
Keine Modbus-
Verbindung
4 Tastensperre
aktiviert
5 Fehleranzeige:
Kühlbetrieb
6 Temperaturan-
zeige
0020311775_02 Betriebsanleitung
14 15
4 3
7 Gebläsekonvek-
tor abgeschaltet
8 Elektrische Zu-
satzheizung*
9 Heizbetrieb
10 Ventilatorbetrieb
11 Kühlbetrieb
12 Anzeige Um-
gebungs-
temperatur
13 Betriebsart nicht
vorhanden
14 Drehzahl Venti-
lator
4.2 Bedienkonzept
5
1 An/aus
2 Schaltuhreinstel-
lung öffnen
3 Anzeigewert
einstellen
(Temperatur,
1
Uhrzeit und
Schaltuhr)
Taste Funktion
Die Taste wird verwendet, um den
2
Gebläsekonvektor ein- oder abzu-
schalten.
Die Taste wird verwendet, um die
Schaltuhr ein- oder abzuschalten.
Die Tasten werden verwendet,
um bei der Einstellung der Soll-
temperatur, der Uhrzeit oder der
Schaltuhr den angezeigten Wert
einzustellen.
Die beiden Taste werden ebenso
verwendet, um die Tastensperre
ein- und abzuschalten.
15 Automatische
Drehzahl Venti-
lator
4 3 2 1
4 Ventilatordreh-
zahl einstellen /
eco-Modus akti-
vieren
5 Betriebsart wäh-
len
7
