5. Instalación mecánica

5.1 Montaje

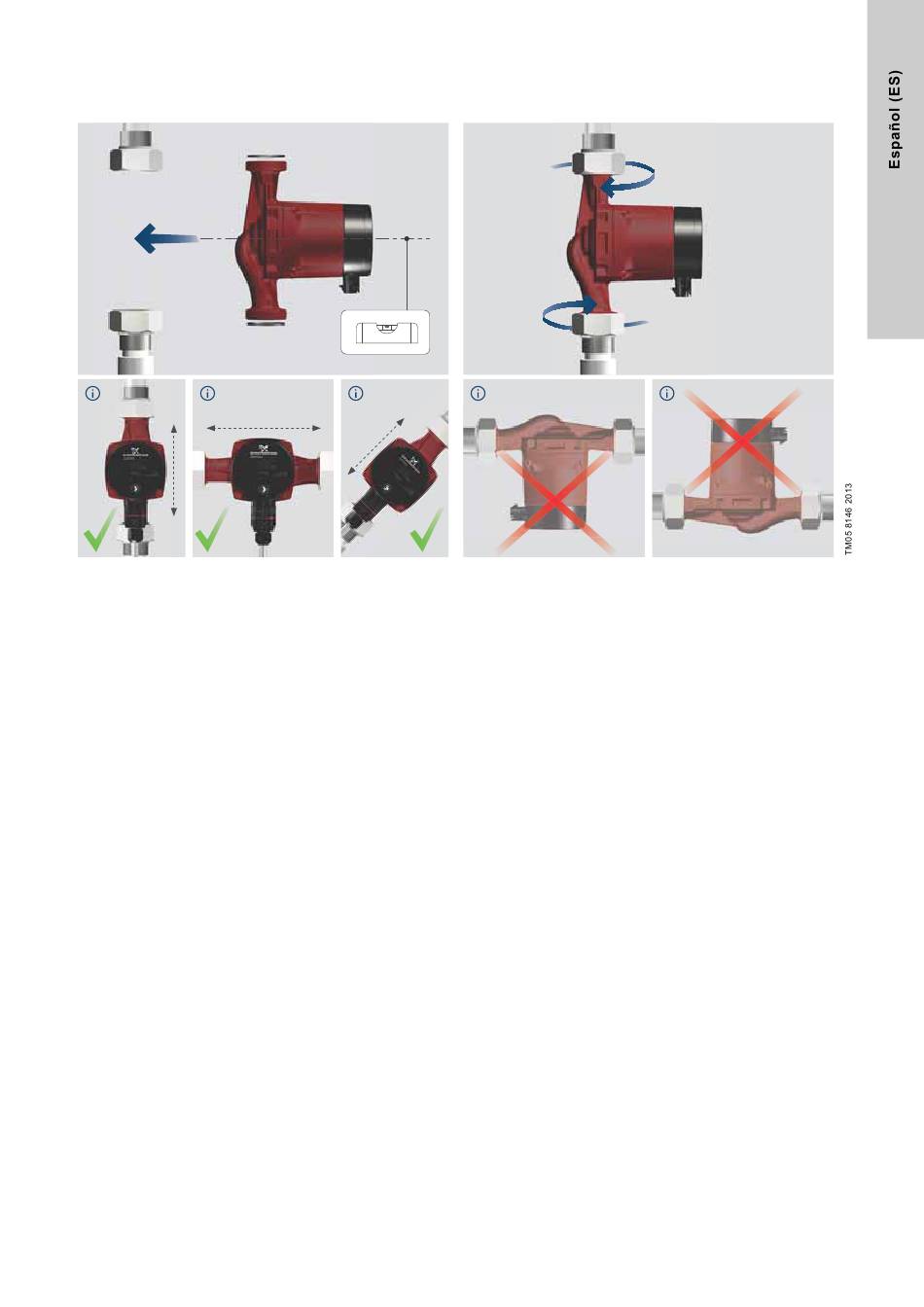

Fig. 4 Montaje de la bomba GRUNDFOS ALPHA1
Las flechas grabadas en la carcasa de la bomba indican el sen-
tido del caudal a través de la misma.
Consulte la sección 13.2 Dimensiones de instalación,
GRUNDFOS ALPHA1 XX-40, XX-45, XX-50 y XX-60 (mercados
internacionales).
• Instale las dos juntas suministradas una vez que la bomba se
encuentre montada en la tubería.
• Instale la bomba con el eje del motor en posición horizontal.
Consulte la fig. 4.
