Bedienungs- und Montageanleitung IMO-100 R300
4 Montage der Halteplatte:
4.1 Achtung:
Befestigen Sie die Halteplatte so, dass das fertig montierte Gerät keinesfalls
die Bedienung und Fahrtüchtigkeit Ihres Motorrades beeinträchtigt.
Die Halteplatte hat eine Aussparung für die Anschlussleitung, diese muss in
Fahrtrichtung rechts liegen!

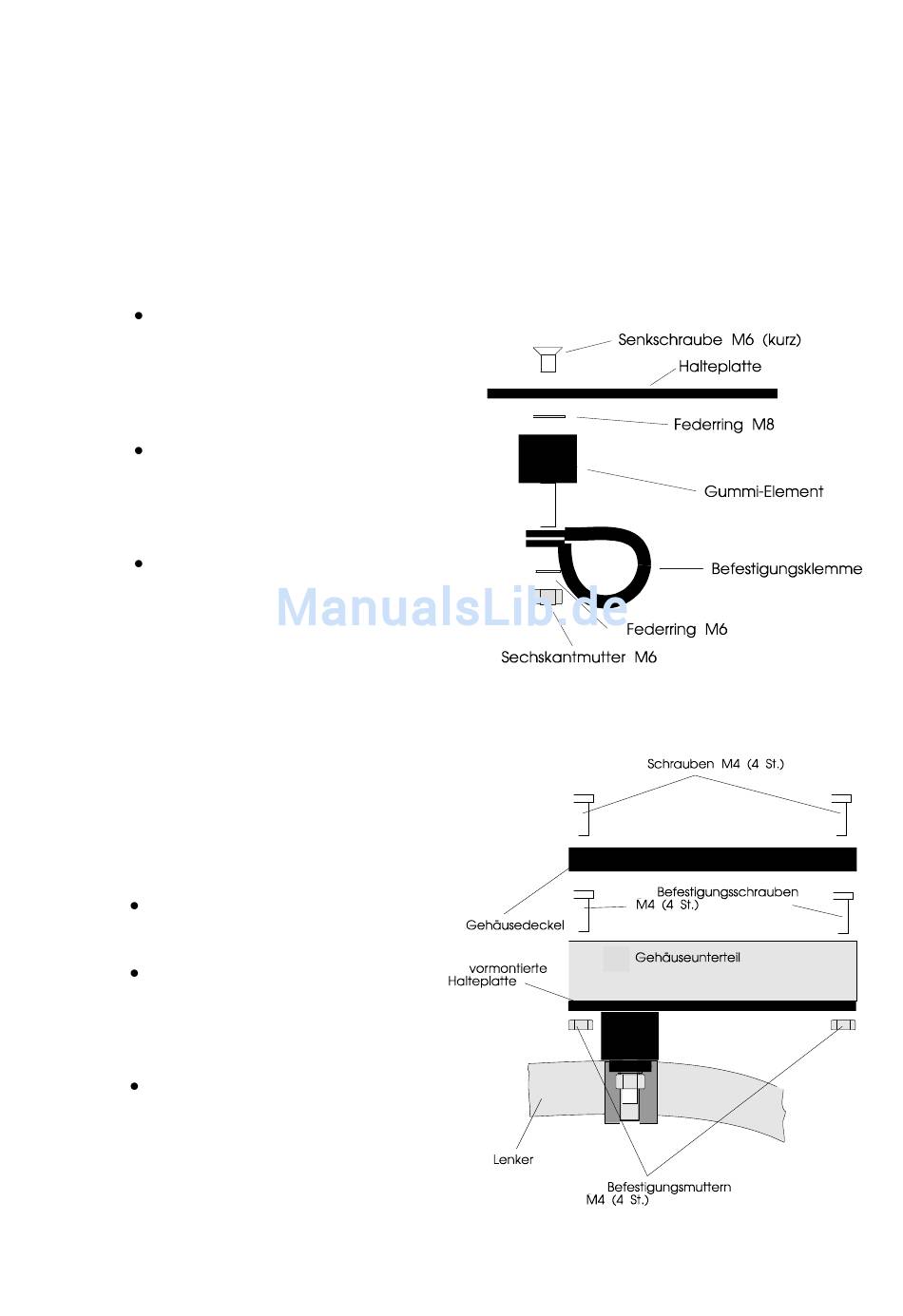

4.2 Montage:
Gummielement mit der
Senkschraube M6 an der
Halteplatte befestigen, eventuell
Federring M8 zwischenlegen.
Bohrung nach Bedarf auswählen.
Befestigungsklemme um den
Lenker legen und mit
Sechskantmutter und Federring
M6 befestigen.
Zusätzliche Gummielemente,
sowie kleinere oder zusätzliche
Befestigungsklemmen können
bei uns bestellt werden.
5 Montage Gehäuse:
Gehäusedeckel nach Entfernen
der vier Schrauben abnehmen.
Das Gehäuseunterteil wird mit
vier Schrauben M4 und vier
Muttern M4 auf der Halteplatte
befestigt.
Gehäusedeckel wieder
aufschrauben und die
Schrauben mit den vier
beiliegenden Abdeckplättchen
bekleben.
