09-040-4601-1
Package contains:
1 x Xenon (HID) high beam with ballast
1 x Adapter plate
1 x Ballast mounting bracket
1 x cables and mounting hardware
.
1
2
3
These instructions are at our present level of knowledge.
Legal requirement for correctness do not exist. Technical issues subject to change.
Xenon (HID) Hi-Beam R1150GS
Installation Instructions

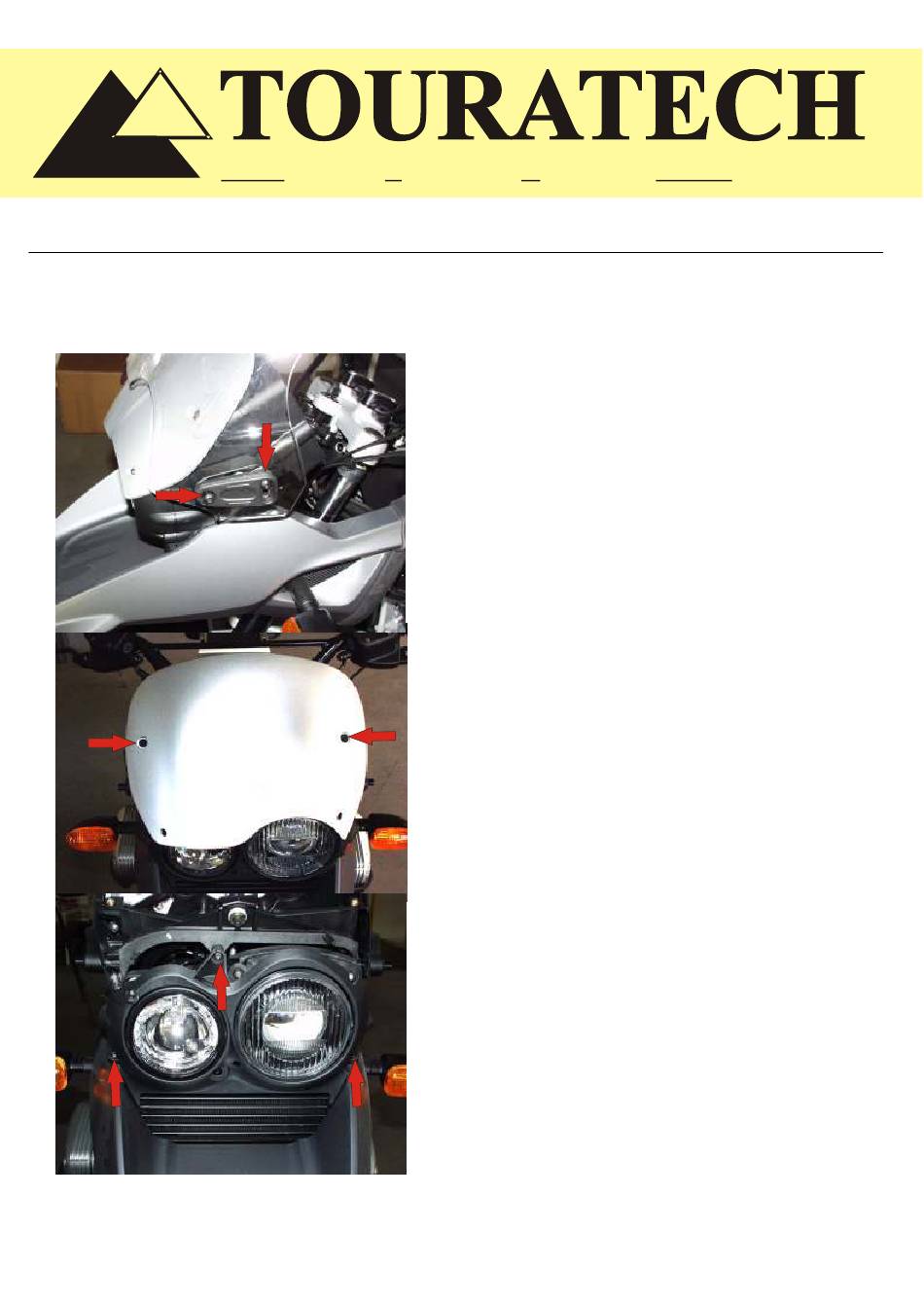

1. Loosen the two screws on both sides of the windshield and
remove it.
2. Unscrew the two bolts and remove the top part of the fairing.
3. Unscrew the three bolts on the headlight cover piece and
remove it.
TECHNOLOGY
Januar 2004
