Seite 26

9 Die Fernbedienung (Option):

9.1 Montage:

Die Fernbedienung wird neben der Lenkerarmatur am Lenker, oder mit einem
Adapterstück am Spiegel befestigt. Den Abstand zum Lenker können Sie mit Hilfe
der mitgelieferten Abstandsblöcke selbst bestimmen. (Falls Griffgummi oder
Schaltereinheit im Wege sein sollten.)
Der Steckverbinder wird an der Anschlussplatte des IMO-100 R300 eingesteckt
(Punkt 8.4.5).

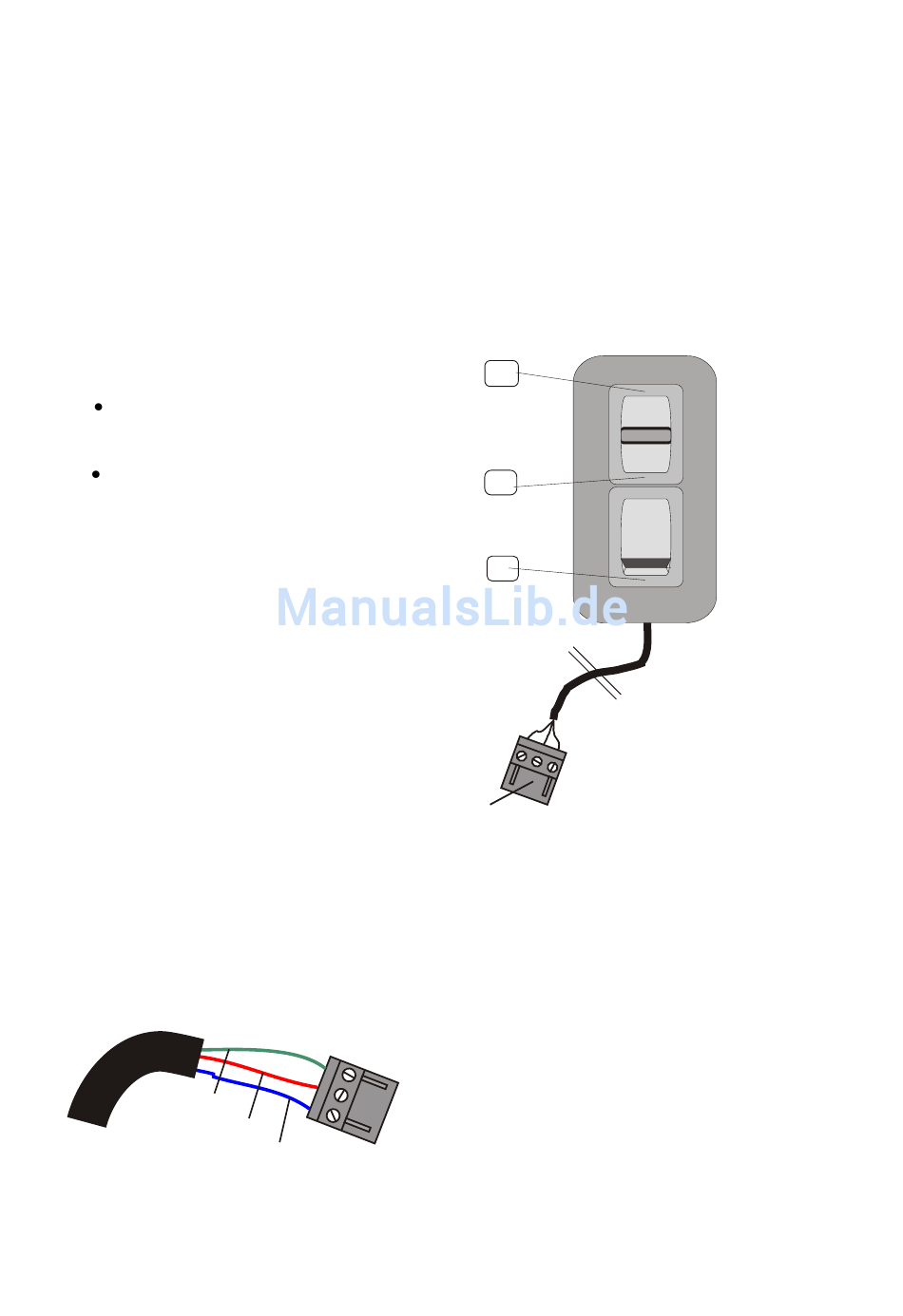

9.2 Bedienung:

WIPPE: die Tasten
"+" und "-".
TASTE: die Taste "0"
Farben der Anschlussleitungen an
der Steckschraubklemme:
Grün
Steckschraubklemme Steckschraubklemme
Rot
Blau
Bedienungs- und Montageanleitung IMO-100 R300
Taste + Taste +
(Wippe nach oben)
Taste - Taste -
(Wippe nach unten)
Taste 0 Taste 0
(Taste drücken)
