Touratech 01-044-0340-0 Anleitung

TOURING RALLYE RACING
01-044-0340-0
01-044-0342-0

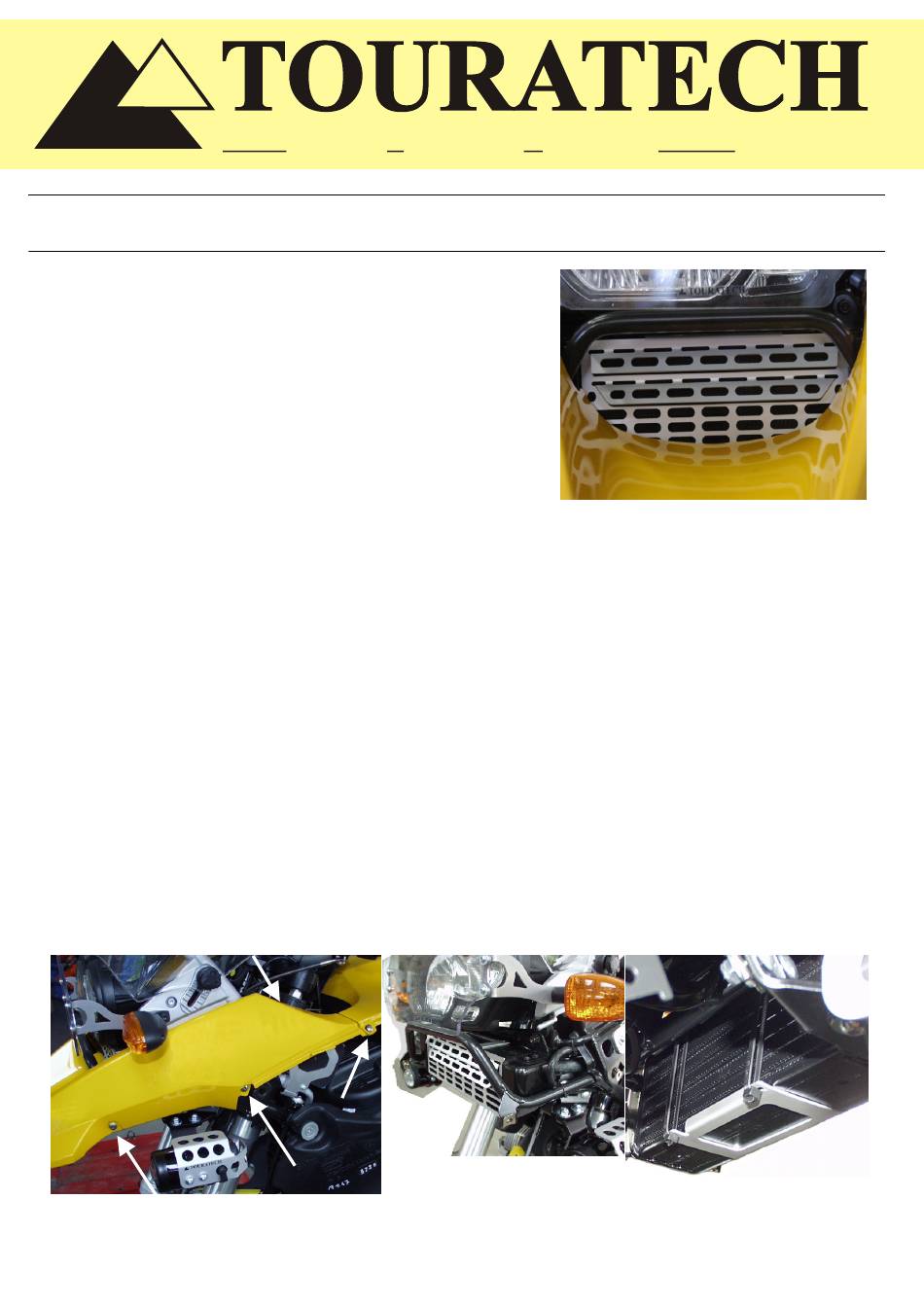

Lieferumfang:

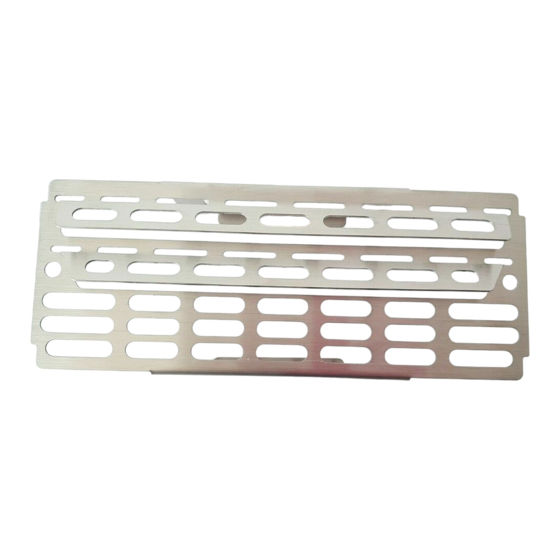

1 x Ölkühlerschutz
2 x Kabelbinder 290 mm
Montage
1.) Demontieren Sie bitte die beiden Seitenverkleidungen
Ihrer BMW R1200 GS. Informationen hierzu finden Sie in
der Bedienungsanleitung Ihres Fahrzeugs (an die Gummi-
lagerung (mittig obere Hälfte des Verkleidungsteils) denken).
2.) Demontage des oberen Kotflügels (Schnabel):
Der obere Kotflügel wird links und rechts von je drei Schrauben (Torx 25) gehalten.
Anschließend müssen Sie den oberen Kotflügel noch vom inneren Verkleidungsteil trennen
(Rastnasen vorsichtig trennen). Jetzt kann der obere Kotflügel nach vorne vom Motorrad
gezogen werden (links und rechts wird der obere Kotflügel nochmals seitlich geführt). (Bild 1)
3.) Schrauben Sie nun den Ölkühler an seinen beiden Befestigungspunkten ab und ziehen ihn ein
Stück nach unten, so dass er besser zugänglich ist.
4.) Der Ölkühlerschutz wird dann von vorne auf den Ölkühler aufgesteckt und auf der Rückseite mit
zwei Kabelbinder gesichert (Bild 2 / 3).
Anschließend montieren Sie bitte den Ölkühler, den oberen Kotflügel und die seitlichen
Verkleidungsteile in umgekehrter Reihenfolge wieder.
Alle Verschraubungen nach BMW Herstellerangaben anziehen:
- oberer Kotflügel 2 Nm
- Ölkühler an Verkleidungshalter 8 Nm
