Touratech R1200GS Montageanleitung

01-044-0432-0
Lieferumfang:
1 x Schalthebel vorne
1 x Schalthebel hinten
1 x Hebel vormontiert
1 x Schraube Zylinderkopf M6 x 25
2 x Schraube Linsenkopf M6 x 16
2 x Mutter selbstsichernd M6
1 x U-Scheibe
Montage
Lösen Sie die Klemmschraube am serienmäßigen Schalthebel und entfernen Sie diese aus dem
Schalthebel.
Jetzt können Sie den Schalthebel von der Welle abziehen. Falls der Schalthebel festsitzt, den
hinteren Klemmspalt mit einem Schraubenzieher leicht aufbiegen.
Jetzt aus dem TT-Schalthebel die mitgelieferte Innensechskantschraube entfernen und den
Schalthebel in der gewünschten Position auf die Schaltwelle schieben.

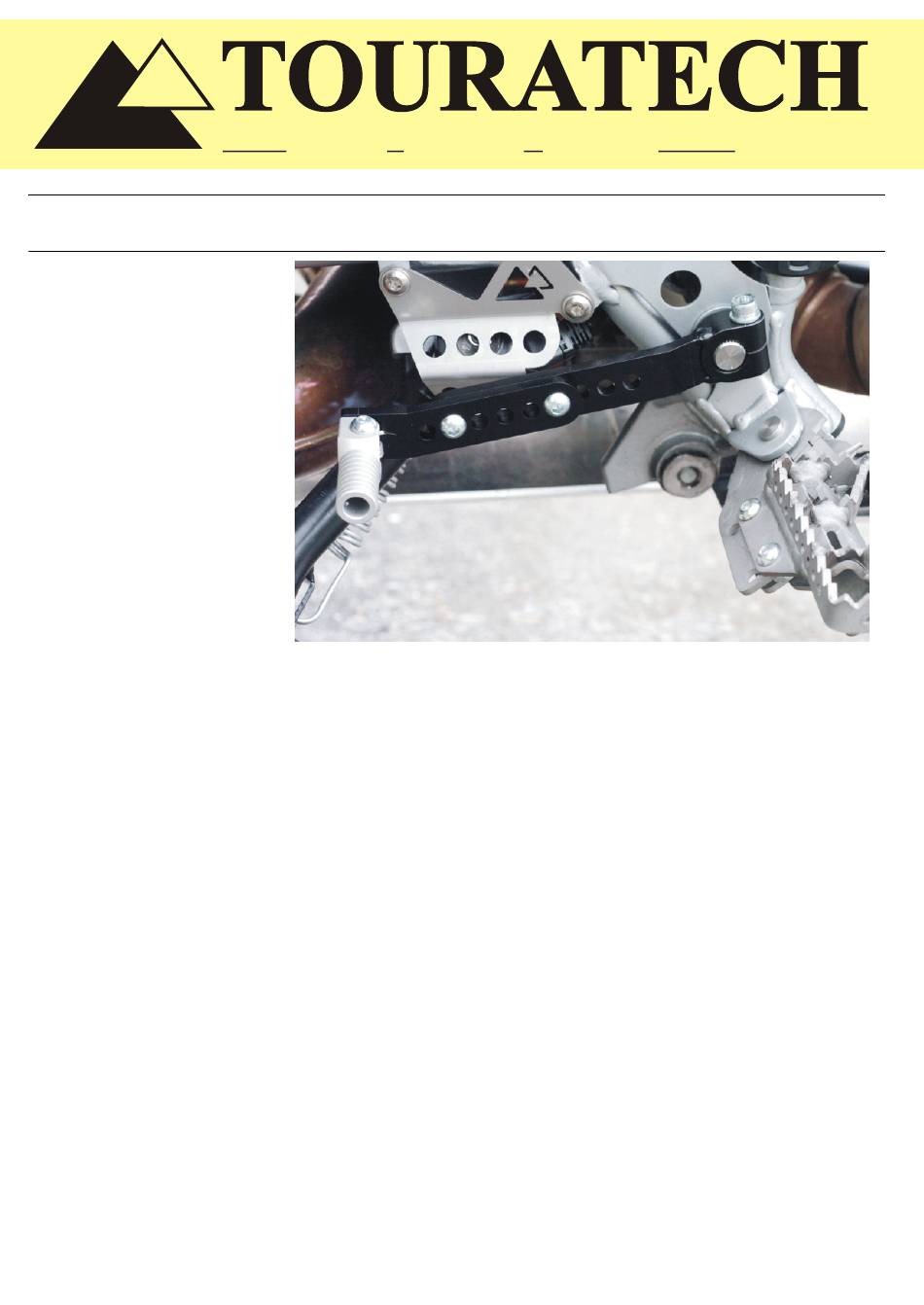

Verschrauben Sie die beiden Teile des Schalthebels in der gewünschten Position. Die
Linsenkopfschrauben werden dabei von außen durch die beiden Schalthebelteile gesteckt und
von innen mit der Mutter selbstsichernd M6 verschraubt. Verschrauben Sie den Schalthebel aus
Stabilitätsgründen bitte in zwei möglichst weit auseinander liegenden Bohrungen.
Es ist von Vorteil, wenn Sie Ihre Motorradstiefel anziehen um die für Sie angenehmste
Schalthebelstellung und -länge zu ermitteln.
Jetzt in den Schalthebel die Innensechskantschraube einschrauben und mit
max. 10Nm anziehen.
HINWEIS:
Achten Sie auf Freigängigkeit bei eingeklapptem Seiten- und Hauptständer!
Sehen Sie auch unsere Lenkerhalterungen in unserem Katalog oder im Internet unter
Diese Anleitung ist nach unserem derzeitigen Kenntnisstand verfasst. Rechtliche Ansprüche auf Richtigkeit bestehen nicht. Technische Änderungen vorbehalten.
TOURING RALLYE RACING
WWW.TOURATECH.DE.
Montageanleitung
Schalthebel einstellbar R1200GS
