Touratech 01-040-0663-0 Anleitung

TOURATECH
TOU
01-040-0663-0
Lieferumfang:
1 x Anbauadapter Rohrbügel
4 x Sechskantschraube M5x25 V2A
4 x U-Scheibe groß M5 V2A
4 x Distanzstück
Bitte lesen Sie die Anleitung vollständig bevor Sie mit
dem Anbau beginnen.
Vorbereitung:
Im Bereich des Cockpit sollten sie
verschiedene Teile lockern bzw. lösen um
genügend Platz zur Montage zu haben.
Demontieren Sie bitte als erstes das
Windschild Ihrer BMW R1200GS.
Dazu müssen Sie die Kontermuttern auf
den Verstellschrauben lösen und die
Verstellschrauben herausdrehen
Entfernen der Teile darauf achten das
diese nicht verloren gehen! Anschließend
die beiden vorderen Befestigungspunkte
des Windschilds lösen und das Windschild
entfernen.

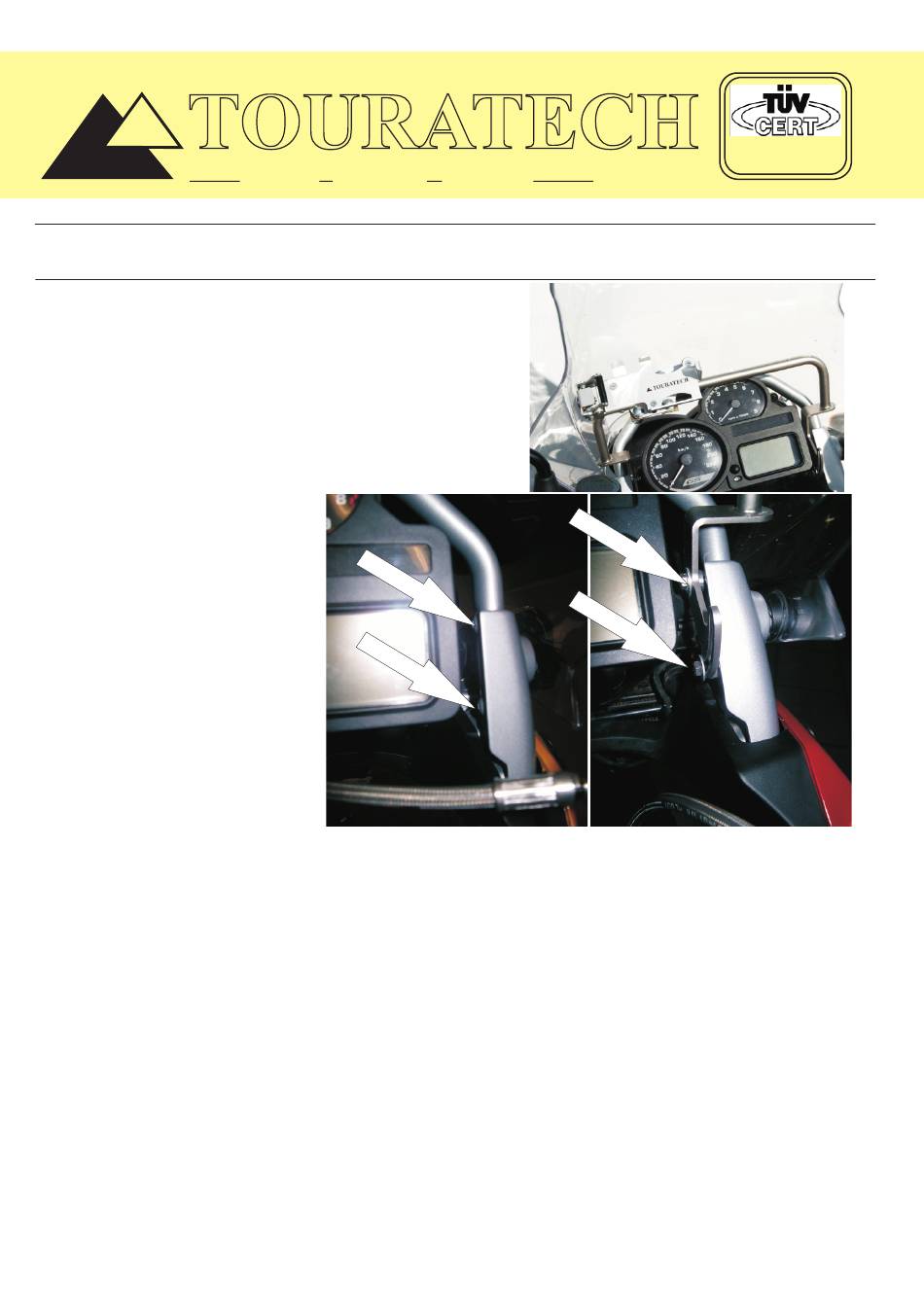

Achtung: Leider sind die vier Schrauben
an den Seiten des BMW-Vorbauträgers
überlackiert. (Bild 1) An einigen
Motorrädern lassen sie sich dadurch sehr
schwer lösen.
Wir haben ZWEI Möglichkeiten
beschrieben, wie Sie besseren Zugang zu
diesen Schrauben erhalten. Sollten sich
die Schrauben nicht relativ einfach lösen
lassen, ist es notwendig den Lack um die
Schraubenköpfe herum wegzukratzen.
Achten Sie darauf die Troxschrauben #25
nicht zu beschädigen
Variante 1:
Ziehen Sie bitte den Anschlussstecker der
Tachoeinheit ab (Zündung
ausgeschaltet!) und entfernen Sie die drei
Sicherungsclips auf der Unterseite der
Tachoeinheit. Achten Sie bitte darauf, die
Sicherungsclips nicht zu zerstören und
biegen Sie sie eventuell anschließend
wieder leicht zusammen für die
abschließende Montage. Jetzt kann die
komplette Tachoeinheit abgenommen
werden.
Sehen Sie auch in unserem Katalog oder im Internet unter WWW.TOURATECH.DE.
Diese Anleitung ist nach unserem derzeitigen Kenntnisstand verfasst. Rechtliche Ansprüche auf Richtigkeit bestehen nicht. Technische Änderungen vorbehalten.
RING R ALLYE R CING
Anbauadapter Rohrbügel GPS an R1200GS
. Beim
1
Variante 2:
Entfernen Sie den Scheinwerferschutz, falls dieser verbaut ist. Lösen sie anschließend
auf beiden Seiten
Diese Schraube finden Sie zwischen Blinker und Windschildverstellung.
Versichern Sie sich das die Zündung ausgeschaltet ist und entfernen Sie vorsichtig
den Anschlussstecker der Tachoeinheit. Jetzt können Sie die Abdeckung entfernen,
welche sowohl Blinker als auch den BMW-Vorbauträger hält. Eine Schraube befindet
sich unter der Blinkerhalterung, welche sich einfach herausdrücken lässt.
Montage:
Entfernen Sie jetzt die in Bild 1gekennzeichneten Schrauben jeweils rechts und links
am Vorbauträger. Anschießend den Rohrbügel zwischen den Vorbauträger stecken.
Verwenden Sie
mitgelieferten Distanzstücke. Jetzt mit den M5x25 Schrauben und je einer U-Scheibe
am Vorbauträger verschrauben aber noch nicht festziehen (Bild 2).
Zunächst wird die Tachoeinheit wieder montiert und der GPS Halter am Rohrbügel
befestigt. Die gewünschte Position wählen und die Rohrbügelverschraubungen mit
einem Ringschlüssel anziehen. Vorsicht! Ziehen Sie die Schrauben nicht zu fest an.
(Die Leichtbauweise der R1200GS birgt die
Sie die restlichen Teile wieder monieren.
A TECH NOLOGY
die Schraube, welche die Scheinwerfer-/Instrumenteneinheit fixiert.
je Schraube zwischen Rohrbügel und Vorbauträger eines der
Gefahr eines Überdrehens)
DIN EN ISO 9001:2000
Zertifikat 15 100 42285
November 2004
A nleitung
2
. Jetzt können
