TOURING RALLYE RACING
01-044-0650-0
Lieferumfang:
1 x Seitenständervergrößerung bestehend aus:
Grundplatte
Zwischenplatte
Klemmplatte
4 x Schraube Senkkopf M5x16
4 x Mutter selbstsichernd M5
4 x U-Scheibe M5
Montage
Beachten Sie bei der Montage der
Seitenständerauflagenvergrößerung
darauf, dass die abgeschrägte Ecke
nach hinten, innen zeigt.
Nur die Klemmplatte wird von oben auf
die Seitenständerauflage montiert; die
beiden anderen Platten werden von
unten gegen die
Seiteständerauflagefläche montiert.
Sehen Sie auch in unserem Katalog oder im Internet unter WWW.TOURATECH.DE.
Diese Anleitung ist nach unserem derzeitigen Kenntnisstand verfasst. Rechtliche Ansprüche auf Richtigkeit bestehen nicht. Technische Änderungen vorbehalten.

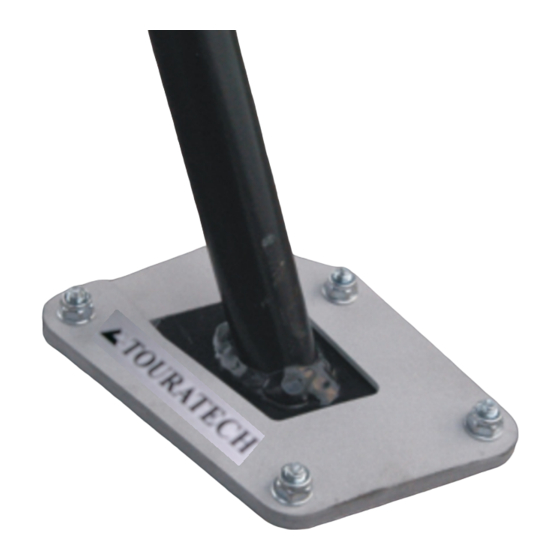

Anleitung Seitenständerauflagen-
vergrößerung R1200GS
Grundplatte
Zwischenplatte
TECHNOLOGY
September 2004
Klemmplatte
Kontrollieren Sie bitte
in regelmäßigen
Abständen die
Federstärke der
Seiteständerfedern,
damit ein
einwandfreies
einklappen des
Seitenständers
gewährleistet bleibt!
