4.1
Allgemeine Verdrahtung der Energieversorgung bei Delta Geräten
Dieses Produkt wurde für eine 24V AC Klasse II Spannungsversorgung entwickelt. Bitte
achten
Sie
auf
Zweidrahtleitung)
Ein einzelner Transformator kann für die Versorgung von mehreren Controllern
und/oder Feldgeräten (z.B. Aktoren) benutzt werden, sofern folgende Bedingungen
erfüllt werden:
-
Alle Geräte MÜSSEN halbwellengleichgerichtet sein. Kabelkreuzungen
(Verpolung) zwischen den Geräten können schnell zur Beschädigung von Geräten
und Transformatoren führen.
-
Der Transformatorleistung ist genügend groß (inklusive Leitungsverlusten)
-
Die richtige Polarität wurde beachtet.
-

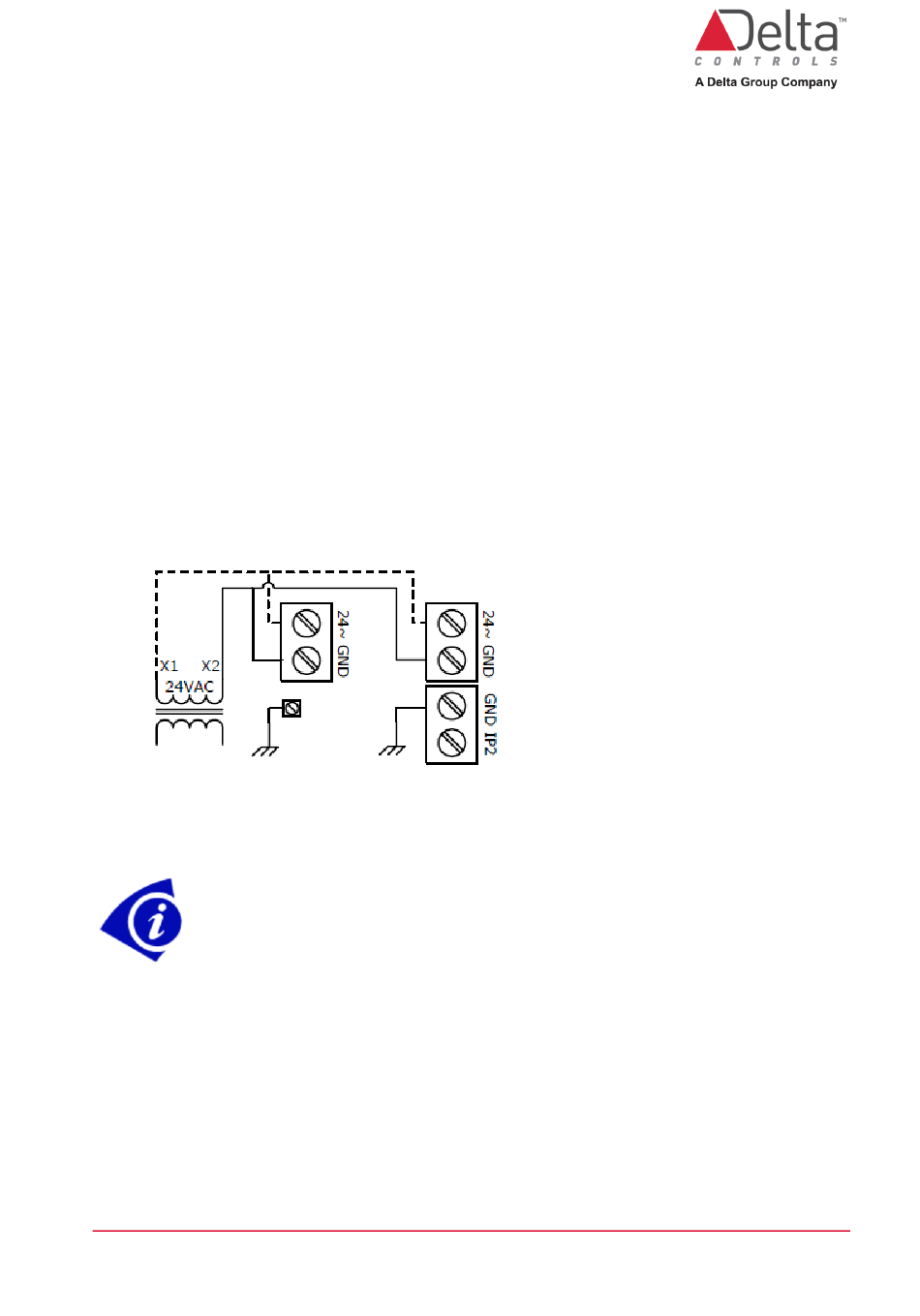

Jeder Controller ist, wie im untenstehenden Diagramm dargestellt, geerdet. Dies
ist zum Schutz der Geräte, sowie zur Sicherung einer Bezugsmasse für die
RS485 Kommunikation nötig.
-
Der Transformator ist sekundärseitig für die max. Auslastung von 4A (bei Klasse
II) gesichert.
Erden an der
Erdungsklemme
Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene
GND-Klemme geerdet ist. Versuchen Sie dabei die Erdung möglichst nah
an die Controllereinheit, idealerweise direkt an der Erdungsklemme dieser,
anzubringen. Verwenden Sie dabei ein möglichst kurzes Kabel, da längere
Leitungswege die Gefahr von unerwünschtem Rauschen auf der Leitung
erhöhen. Das Gerät verwendet die Erdung, um eine gemeinsame
Bezugsmasse für die Kommunikation zu gewährleisten und damit u.a. die
vom kapazitiven Touchscreen ausgehenden Störsignale zu unterdrücken.
Ohne
Kommunikationsprobleme auftreten.
DE-eZNT-T304 Installationsanleitung.docx
die
Verwendung
Wenn keine Erdungsklemme
vorhanden ist, dann eine der
GND-Klemmen zur Erdung
verwenden
eine
ordnungsgemäße
von
geeigneten
Leitungen
Erdung
können
(0,83-1,31mm²,
schwerwiegende
Seite 9 von 15
