Über Jumper auf dem eZNT können die binären Ausgäng3 für das Schalten über die
interne Spannungsversorgung oder über eine externe Spannungsquelle konfiguriert
werden.
Der intern/extern Jumper ist werksseitig auf das Schalten über eine externe
Spannungsversorgung eingestellt, sodass der Anschluss einer externen Quelle ohne
Vorkonfiguration keinen Schaden anrichten kann.
Interne Spannungsversorgung des Ausgangs
Wenn der Jumper auf die interne Versorgung gestellt wurde, wird die Spannungsquelle
für den eZNT auch gleichzeitig die Ausgänge mit derselben Spannung (24V AC oder DC)
versorgen.

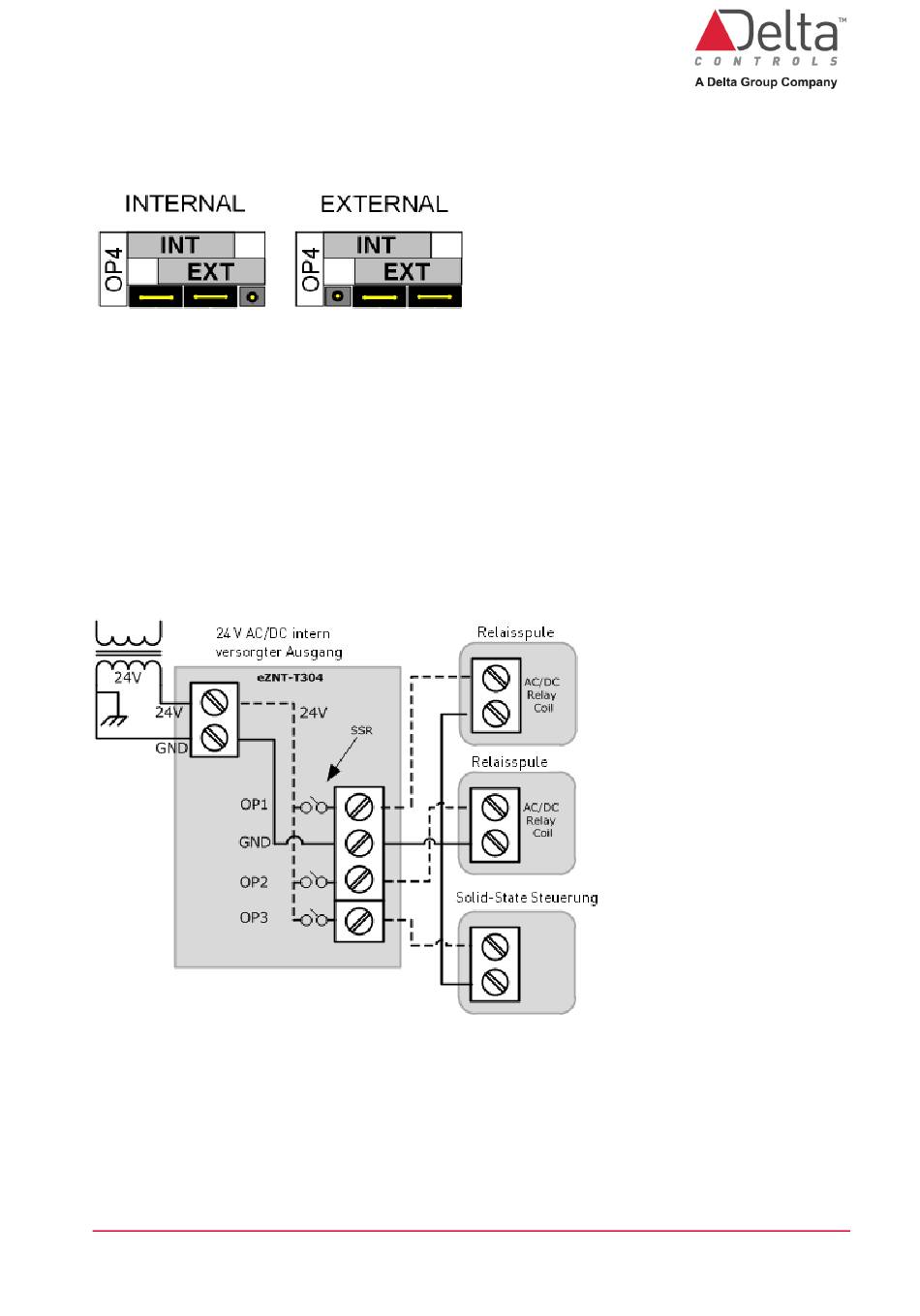

Im Folgenden ist eine Beispielverkabelung der Ausgänge (OP1-OP3) dargestellt, bei der
der Jumper auf interne Versorgung gesetzt wurde.
DE-eZNT-T304 Installationsanleitung.docx
Seite 12 von 15
© Delta Controls Germany 2022
