B
A

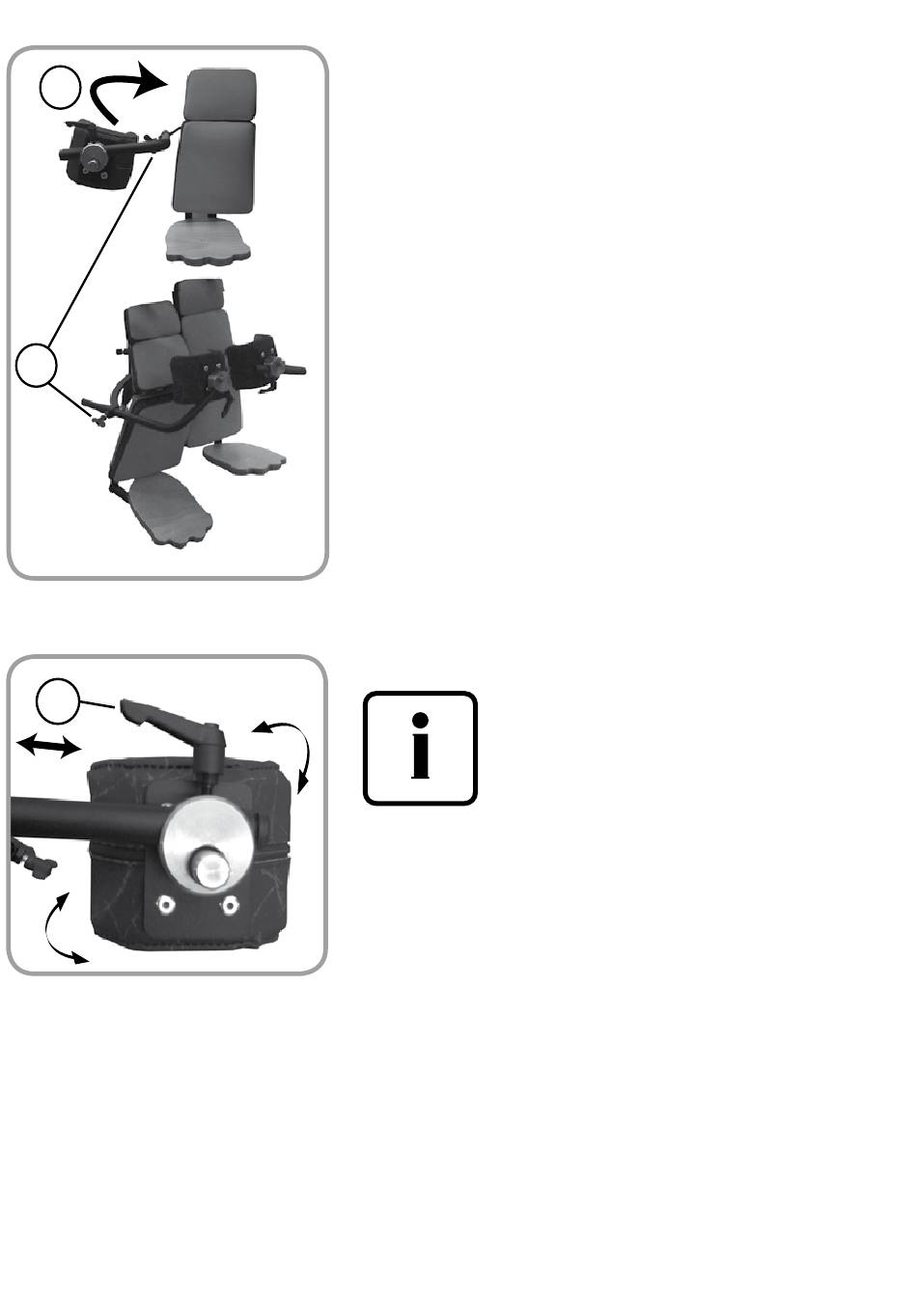

Bild 19: Kniepelotten einstellen
A
Bild 20: Knie-Dreifachverstel-
lung anpassen
18
Kniepelotten
Die folgenden Arbeitsschritte beschreiben die Ein-
stellung einer Kniepelotte und sind in gleicher Rei-
henfolge für beide Kniepelottenauszuführen.
Bitte beachten Sie ggf. die Montageanleitung.
Kniepelottenhalter anpassen (Bild 19)
1.
Flügelschraube (A) an der Halterung der
Kniepelotte lösen.
2.
Kniepelottenhalter im Führungsrohr über das
Knie des Patienten drehen (B) und locker auf
das Knie des Kindes legen.
3.
Flügelschraube (A) wieder festdrehen.
4.
Zum Positionieren der zweiten Kniepelotte
wiederholen Sie die Schritte 1. bis 3..
Kniepelotten anatonisch (optional)
Die optional erhältlichen Kniepelotten kontrollieren
die Position der Knie.
Knie-Dreifachverstellung anpassen (Bild 20)
1.
Kipp-Klemm-Hebel (A) an der Knie-Dreifach-
verstellung lösen.
2.
Knie-Dreifachverstellung an Knie des Patien-
ten anpassen.
3.
Kipp-Klemm-Hebel (A) an der Knie-Dreifach-
verstellung festdrehen.
4.
Zum Einstellen der zweiten Knie-Dreifachver-
stellung wiederholen Sie die Schritte 1. bis 3.
Rehatec Dieter Frank GmbH - Stand: 11.2012
Die Kniepelotte anantomisch wird
zunächst wie die standard Kniepelotte
nagepasst.
Siehe „Kniepeltottenhalter anpas-
sen (Bild19)"
