A

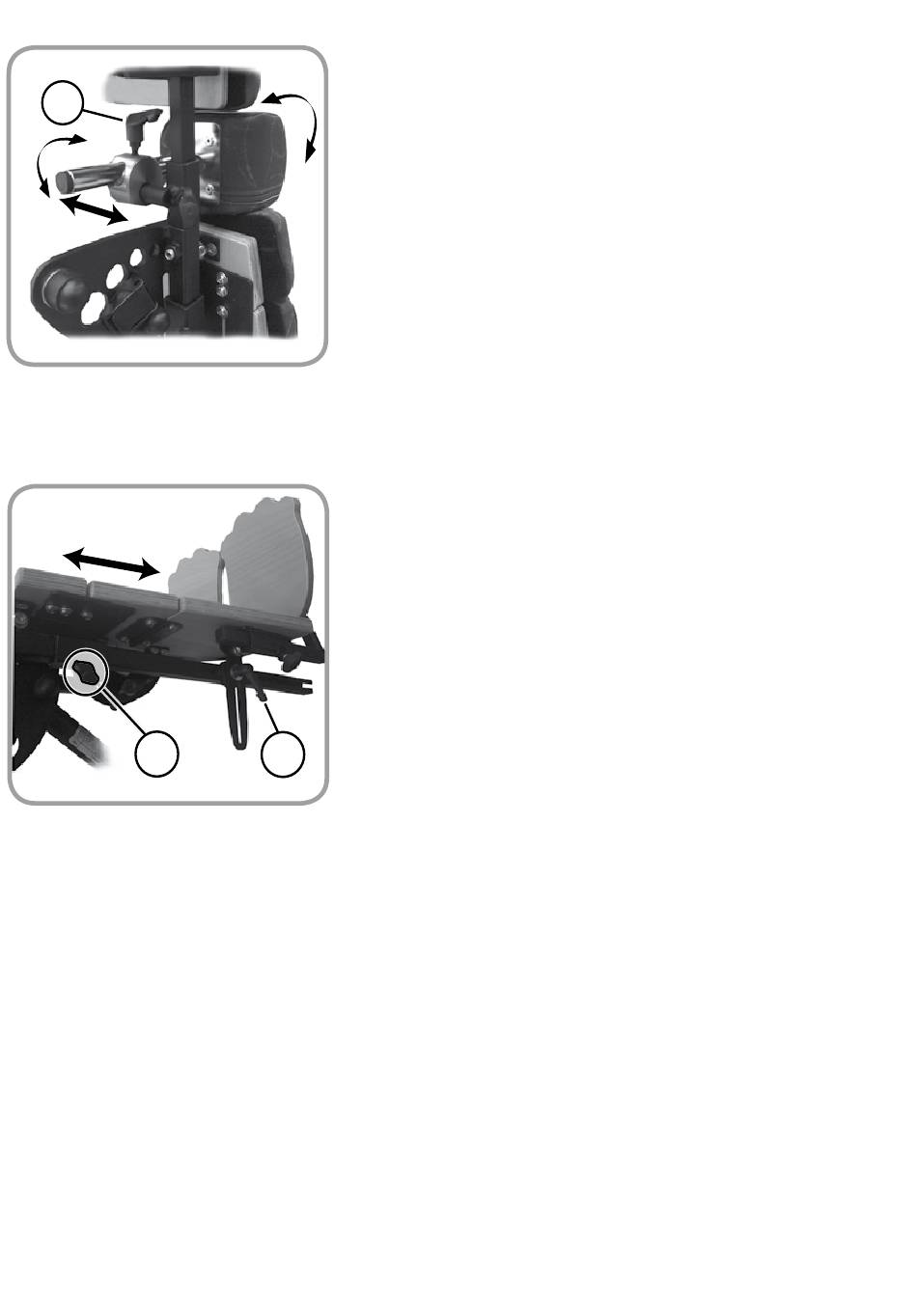

Bild 15: Dreifachverstellung
der Beckenpelotte
A
Bild 16: Höhenverstellung der
Beinnauflage
16
Dreifachverstellung der Beckenpelotte (Bild 15)
Die Beckenpelotte lässt sich in Tiefe, Neigung und in
horizontaler Richtung sehr flexibel an die Lage des
Beckens anpassen.
1.
Kipp-Klemm-Hebel (A) an der Dreifachver-
stellung lösen.
2.
Dreifachverstellung an die Lage des Beckens
des Kindes anpassen.
3.
Kipp-Klemm-Hebel (A) an der Dreifachver-
stellung festdrehen.
4.
Zum Einstellen der zweiten Beckenpelotte
wiederholen Sie die Schritte 1. bis 3..
Beinauflagen
Die folgenden Arbeitsschritte beschreiben die Hö-
heneinstellung einer Beinauflage und sind in gleicher
Reihenfolge für die zweite Beinauflagen auszuführen.
Gesamthöhe einstellen (Bild 16)
1.
Flügelschraube (A) und Kipp-Klemmhebel (B)
lösen.
B
2.
Die Gesamthöhe der Beinauflage an die Lage
des Beines anpassen
3.
Flügelschraube (A) und Kipp-Klemmhebel
(B) wieder feststellen.
4.
Zum Einstellen der zweiten Beinauflage wie-
derholen Sie die Schritte 1. bis 3..
Rehatec Dieter Frank GmbH - Stand: 11.2012
