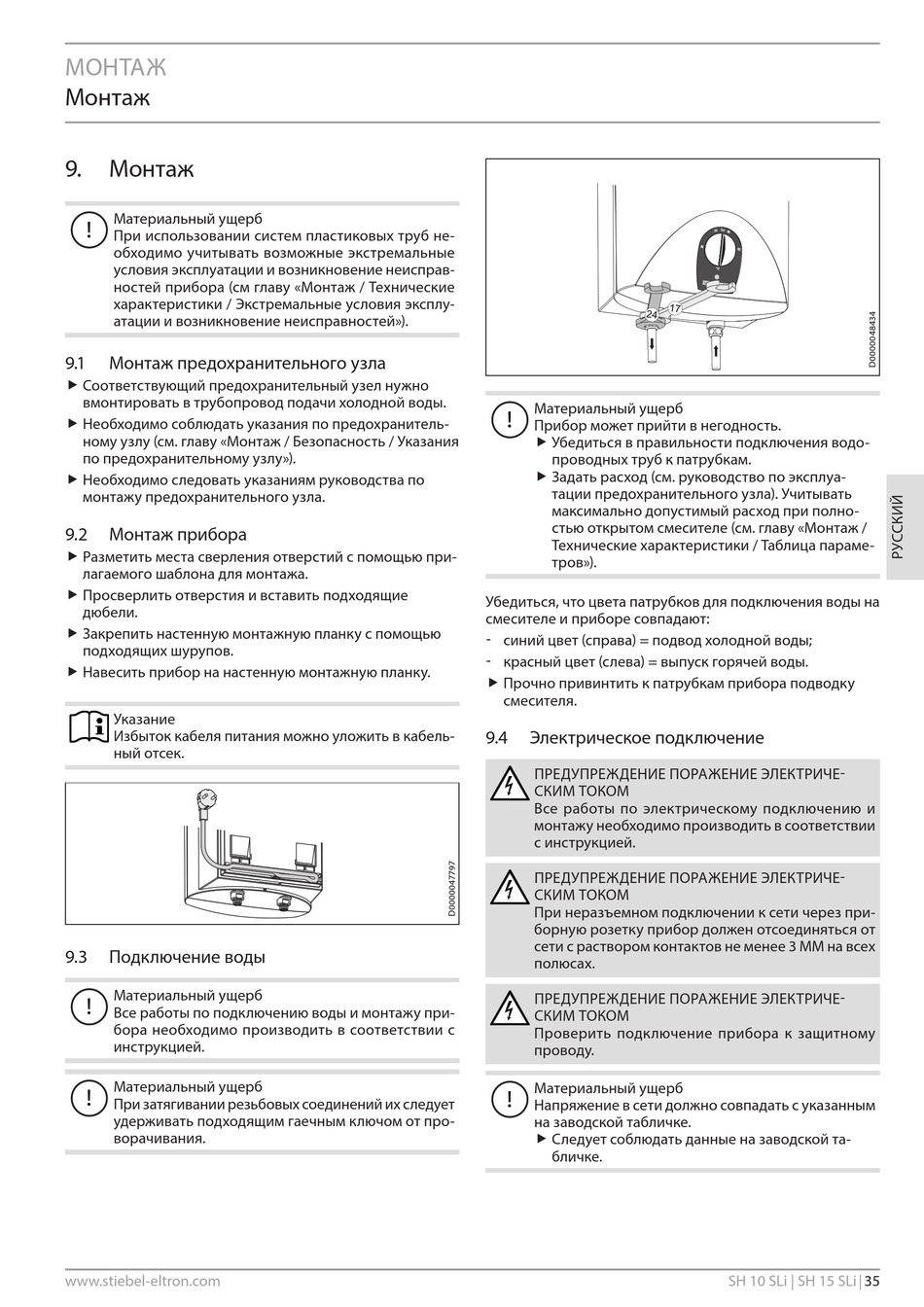

МОНТАЖ
Монтаж
9. Монтаж
Материальный ущерб
!
При использовании систем пластиковых труб не-
обходимо учитывать возможные экстремальные
условия эксплуатации и возникновение неисправ-
ностей прибора (см главу «Монтаж / Технические
характеристики / Экстремальные условия эксплу-
атации и возникновение неисправностей»).
9.1 Монтаж предохранительного узла
f Соответствующий предохранительный узел нужно f
вмонтировать в трубопровод подачи холодной воды.
f Необходимо соблюдать указания по предохранитель-
f
ному узлу (см. главу «Монтаж / Безопасность / Указания
по предохранительному узлу»).
f Необходимо следовать указаниям руководства по f
монтажу предохранительного узла.
9.2 Монтаж прибора
f Разметить места сверления отверстий с помощью при-
f
лагаемого шаблона для монтажа.
f Просверлить отверстия и вставить подходящие f
дюбели.
f Закрепить настенную монтажную планку с помощью f
подходящих шурупов.
f Навесить прибор на настенную монтажную планку.
f
Указание
Избыток кабеля питания можно уложить в кабель-
ный отсек.
9.3 Подключение воды
Материальный ущерб
!
Все работы по подключению воды и монтажу при-
бора необходимо производить в соответствии с
инструкцией.
Материальный ущерб
!
При затягивании резьбовых соединений их следует
удерживать подходящим гаечным ключом от про-
ворачивания.
www.stiebel-eltron.com
Материальный ущерб
!
Прибор может прийти в негодность.
f Убедиться в правильности подключения водо-
f
проводных труб к патрубкам.
f Задать расход (см. руководство по эксплуа-
f
тации предохранительного узла). Учитывать
максимально допустимый расход при полно-
стью открытом смесителе (см. главу «Монтаж /
Технические характеристики / Таблица параме-
тров»).
Убедиться, что цвета патрубков для подключения воды на
смесителе и приборе совпадают:
- синий цвет (справа) = подвод холодной воды;
- красный цвет (слева) = выпуск горячей воды.
f Прочно привинтить к патрубкам прибора подводку f
смесителя.
9.4 Электрическое подключение
ПРЕДУПРЕЖДЕНИЕ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕ-
СКИМ ТОКОМ
Все работы по электрическому подключению и
монтажу необходимо производить в соответствии
с инструкцией.
ПРЕДУПРЕЖДЕНИЕ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕ-
СКИМ ТОКОМ
При неразъемном подключении к сети через при-
борную розетку прибор должен отсоединяться от
сети с раствором контактов не менее 3 ММ на всех
полюсах.
ПРЕДУПРЕЖДЕНИЕ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕ-
СКИМ ТОКОМ
Проверить подключение прибора к защитному
проводу.
Материальный ущерб
!
Напряжение в сети должно совпадать с указанным
на заводской табличке.
f Следует соблюдать данные на заводской та- f
бличке.
SH 10 SLi | SH 15 SLi | 35
