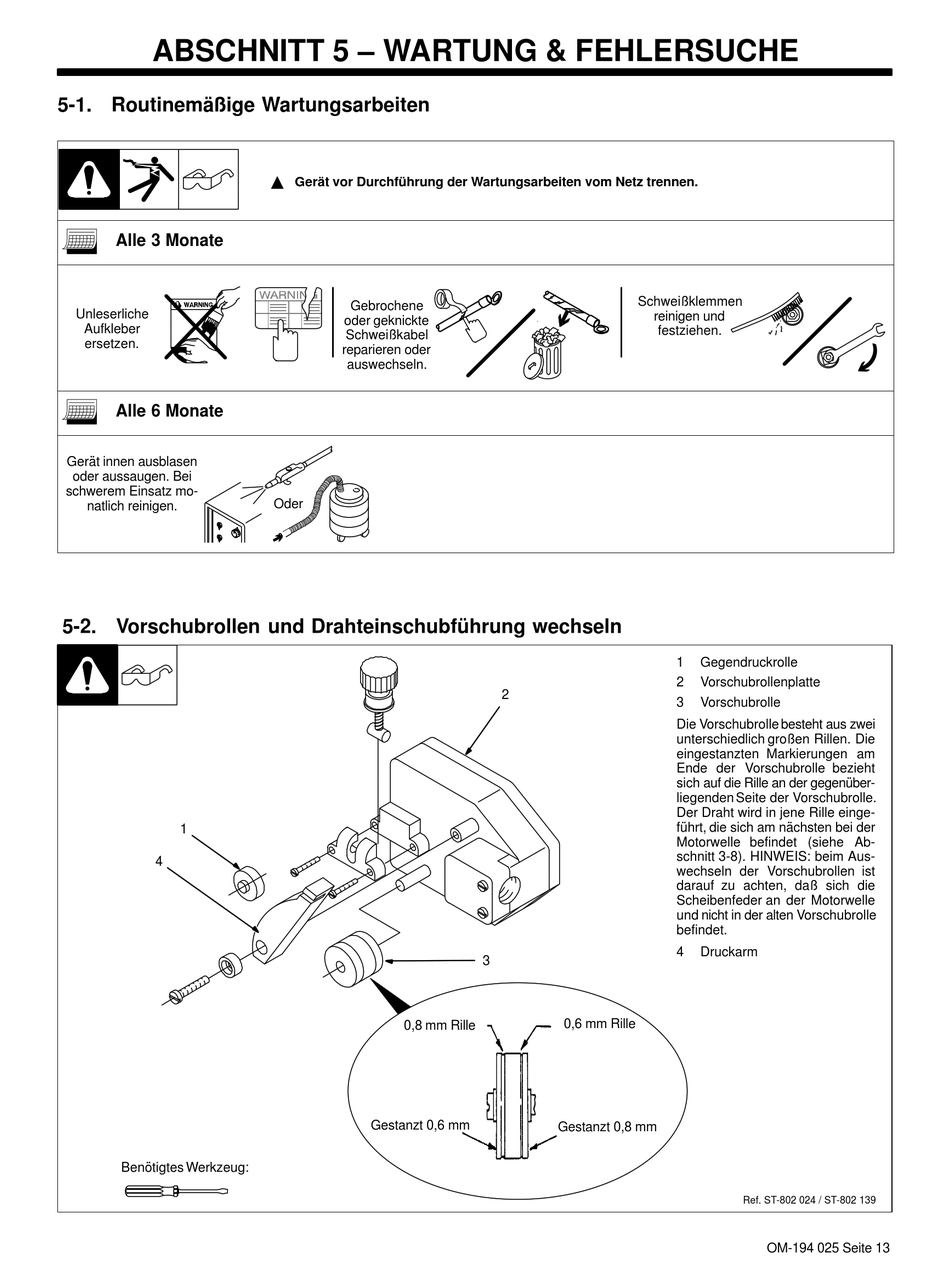

ABSCHNITT 5 – WARTUNG & FEHLERSUCHE
5-1. Routinemäßige Wartungsarbeiten
Alle 3 Monate
Unleserliche
Aufkleber
ersetzen.
Alle 6 Monate
Gerät innen ausblasen
oder aussaugen. Bei
schwerem Einsatz mo-
natlich reinigen.
5-2. Vorschubrollen und Drahteinschubführung wechseln
1
4
Benötigtes Werkzeug:
Y Gerät vor Durchführung der Wartungsarbeiten vom Netz trennen.
Gebrochene
oder geknickte
Schweißkabel
reparieren oder
auswechseln.
Oder
0,8 mm Rille
Gestanzt 0,6 mm
Schweißklemmen
reinigen und
festziehen.
2
3
0,6 mm Rille
Gestanzt 0,8 mm
1
Gegendruckrolle
2
Vorschubrollenplatte
3
Vorschubrolle
Die Vorschubrolle besteht aus zwei
unterschiedlich großen Rillen. Die
eingestanzten Markierungen am
Ende der Vorschubrolle bezieht
sich auf die Rille an der gegenüber-
liegenden Seite der Vorschubrolle.
Der Draht wird in jene Rille einge-
führt, die sich am nächsten bei der
Motorwelle befindet (siehe Ab-
schnitt 3-8). HINWEIS: beim Aus-
wechseln der Vorschubrollen ist
darauf zu achten, daß sich die
Scheibenfeder an der Motorwelle
und nicht in der alten Vorschubrolle
befindet.
4
Druckarm
Ref. ST-802 024 / ST-802 139
OM-194 025 Seite 13
