12/2023
Zustand
Abmessungen
(HxBxT) in mm
Betriebsgewicht

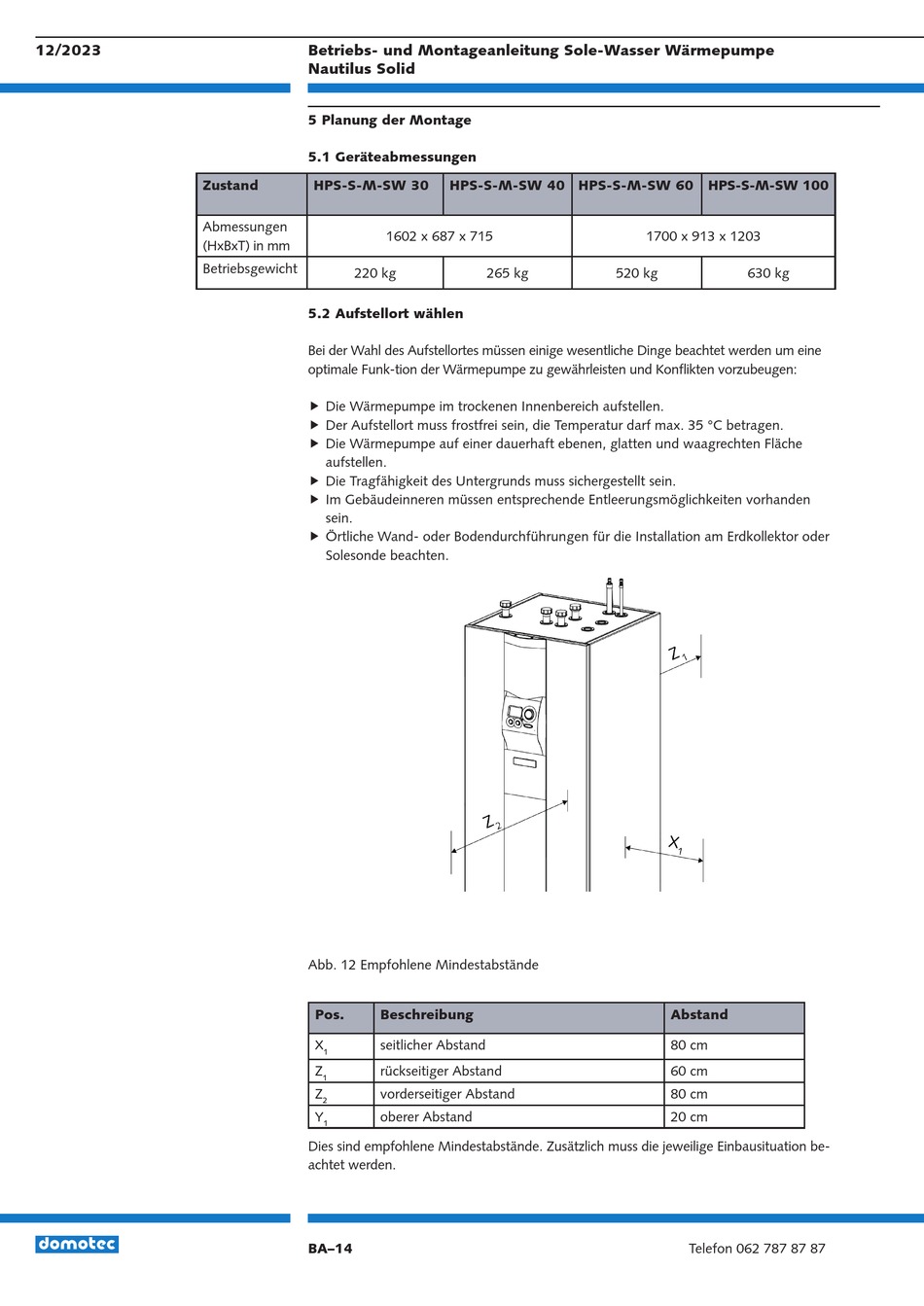

Betriebs- und Montageanleitung Sole-Wasser Wärmepumpe
Nautilus Solid
5 Planung der Montage
5.1 Geräteabmessungen
HPS-S-M-SW 30
HPS-S-M-SW 40 HPS-S-M-SW 60 HPS-S-M-SW 100
1602 x 687 x 715
220 kg
5.2 Aufstellort wählen
Bei der Wahl des Aufstellortes müssen einige wesentliche Dinge beachtet werden um eine
optimale Funk-tion der Wärmepumpe zu gewährleisten und Konflikten vorzubeugen:
Die Wärmepumpe im trockenen Innenbereich aufstellen.
Der Aufstellort muss frostfrei sein, die Temperatur darf max. 35 °C betragen.
Die Wärmepumpe auf einer dauerhaft ebenen, glatten und waagrechten Fläche
aufstellen.
Die Tragfähigkeit des Untergrunds muss sichergestellt sein.
Im Gebäudeinneren müssen entsprechende Entleerungsmöglichkeiten vorhanden
sein.
Örtliche Wand- oder Bodendurchführungen für die Installation am Erdkollektor oder
Solesonde beachten.
Abb. 12 Empfohlene Mindestabstände
Pos.
Beschreibung
X
seitlicher Abstand
1
Z
rückseitiger Abstand
1
Z
vorderseitiger Abstand
2
Y
oberer Abstand
1
Dies sind empfohlene Mindestabstände. Zusätzlich muss die jeweilige Einbausituation be-
achtet werden.
BA–14
1700 x 913 x 1203
265 kg
520 kg
630 kg
Abstand
80 cm
60 cm
80 cm
20 cm
