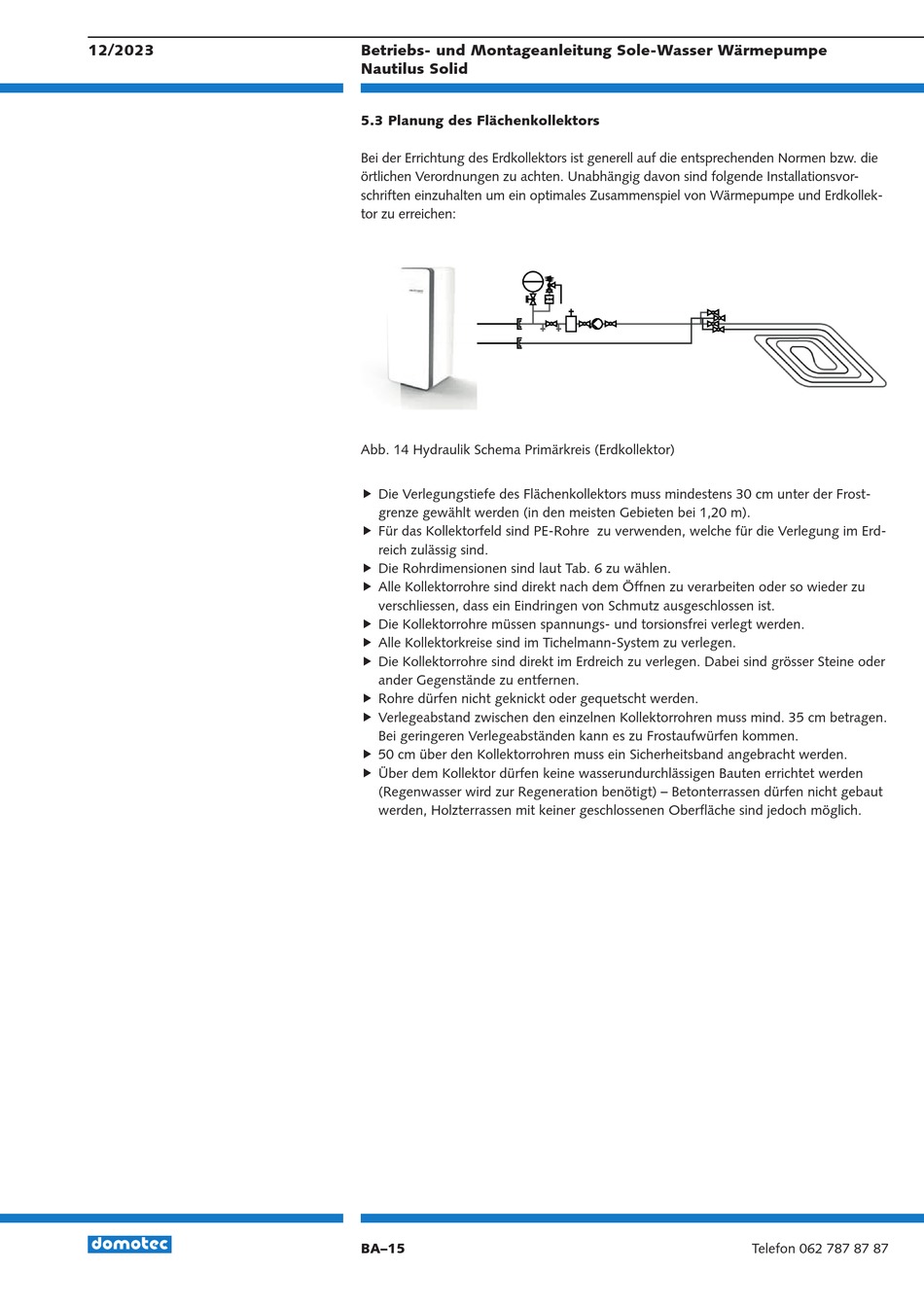

5.3 Planung des Flächenkollektors
Bei der Errichtung des Erdkollektors ist generell auf die entsprechenden Normen bzw. die
örtlichen Verordnungen zu achten. Unabhängig davon sind folgende Installationsvor-
schriften einzuhalten um ein optimales Zusammenspiel von Wärmepumpe und Erdkollek-
tor zu erreichen:
Abb. 14 Hydraulik Schema Primärkreis (Erdkollektor)
Die Verlegungstiefe des Flächenkollektors muss mindestens 30 cm unter der Frost-
grenze gewählt werden (in den meisten Gebieten bei 1,20 m).
Für das Kollektorfeld sind PE-Rohre zu verwenden, welche für die Verlegung im Erd-
reich zulässig sind.
Die Rohrdimensionen sind laut Tab. 6 zu wählen.
Alle Kollektorrohre sind direkt nach dem Öffnen zu verarbeiten oder so wieder zu
verschliessen, dass ein Eindringen von Schmutz ausgeschlossen ist.
Die Kollektorrohre müssen spannungs- und torsionsfrei verlegt werden.
Alle Kollektorkreise sind im Tichelmann-System zu verlegen.
Die Kollektorrohre sind direkt im Erdreich zu verlegen. Dabei sind grösser Steine oder
ander Gegenstände zu entfernen.
Rohre dürfen nicht geknickt oder gequetscht werden.
Verlegeabstand zwischen den einzelnen Kollektorrohren muss mind. 35 cm betragen.
Bei geringeren Verlegeabständen kann es zu Frostaufwürfen kommen.
50 cm über den Kollektorrohren muss ein Sicherheitsband angebracht werden.
Über dem Kollektor dürfen keine wasserundurchlässigen Bauten errichtet werden
(Regenwasser wird zur Regeneration benötigt) – Betonterrassen dürfen nicht gebaut
werden, Holzterrassen mit keiner geschlossenen Oberfläche sind jedoch möglich.
