1.5
Montieren
Das Modul ist für die Hutschienenmontage vorgesehen. Das Gehäuse ist auch für die Montage in Si-
cherungskästen oder Verteilerschaltschränken geeignet. Die Module sind ohne Abstand anreihbar.
LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND!
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausge-
schalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen!

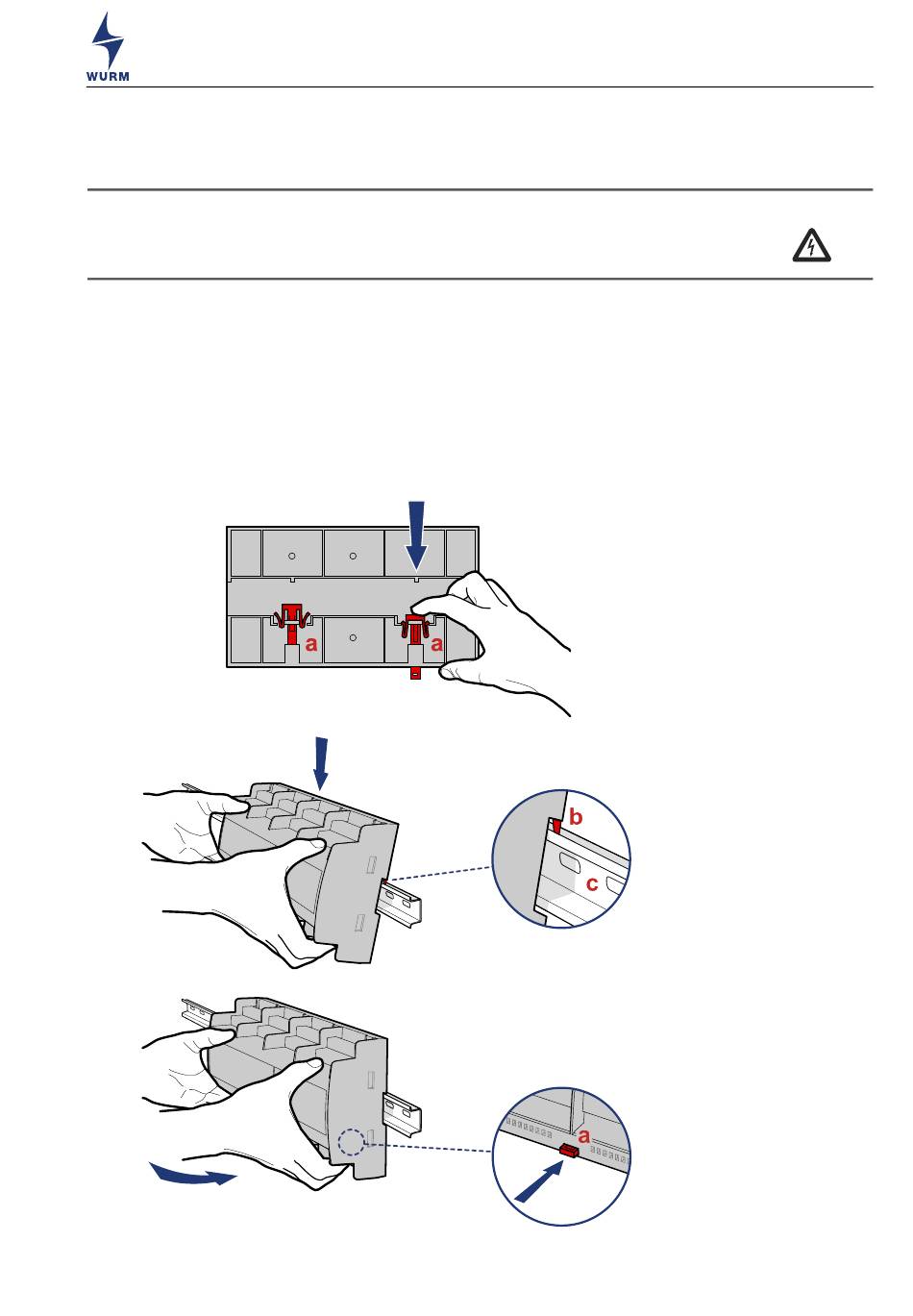

Hutschienenmontage
1. An der Rückseite des Moduls befinden sich 2 Befestigungsschnapper. (A) Drücken Sie beide
Befestigungsschnapper (a) nach unten, bis sie mit einem Klick einrasten.
2. An der Rückseite des Moduls befinden sich 4 Rastnasen. (B) Setzen Sie das Modul mit den
Rastnasen (b) an die Hutschiene (c). Achten Sie darauf, dass Sie das Modul mit beiden Händen
parallel zur Hutschiene ansetzen und alle Rastnasen hinter der Hutschienenkante sitzen.
3. Drücken Sie das Modul nach unten auf die Hutschiene.
4. (C) Schwenken Sie die Unterseite des Moduls zur Hutschiene.
5. (D) Drücken Sie die Befestigungsschnapper (a) in Richtung Modul, bis sie an der Hutschiene
einrasten.
C
Abb. 6: ANI-1F1 - Hutschienenmontage
ANI-1F1_V2.5.1_PI_2021-11_DE
A
B
Technische Änderungen vorbehalten
D
FRIGOLINK
ANI-1F1
WARNUNG
11
