Inhaltszusammenfassung für Benning BE-DB2

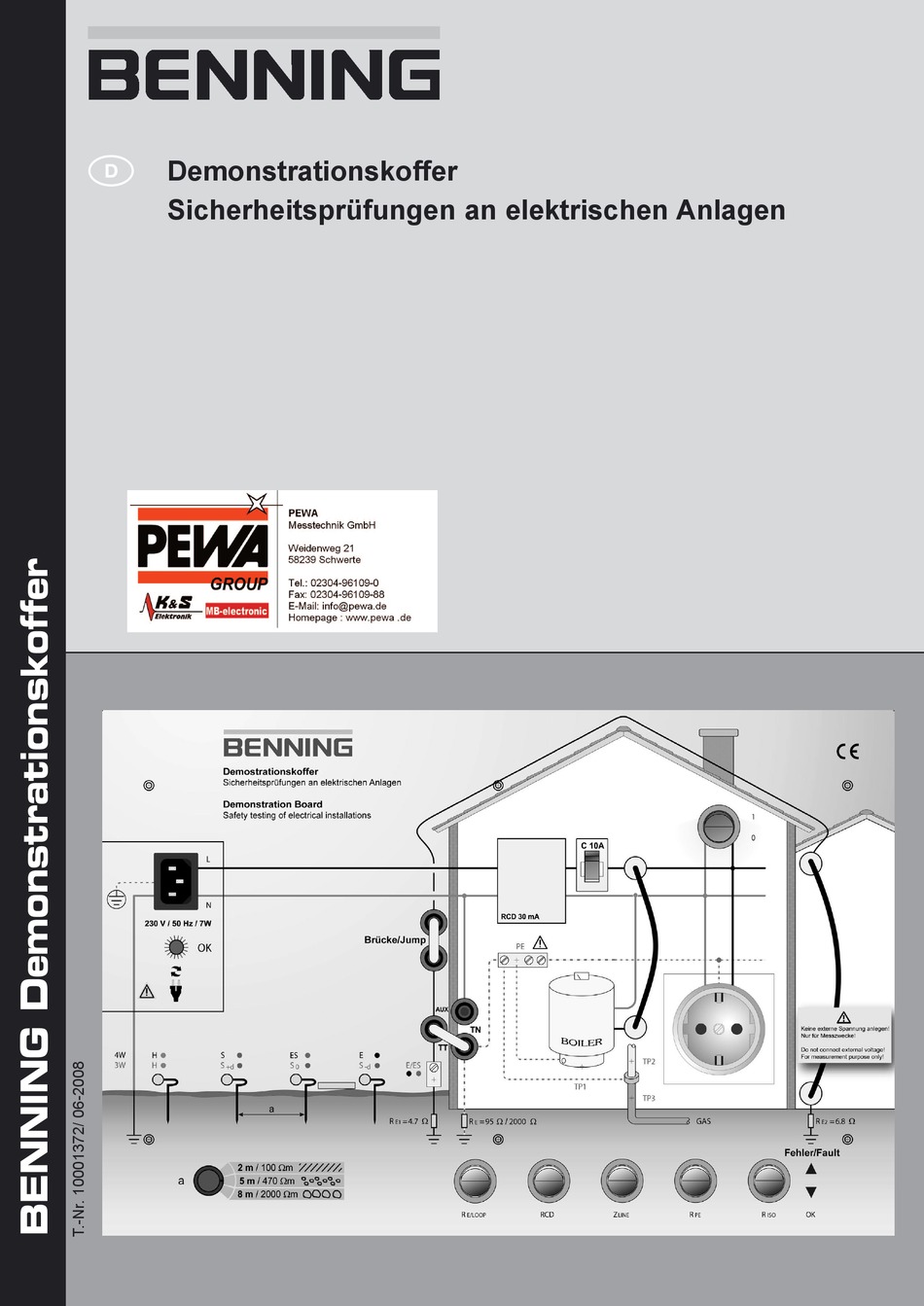

- Seite 1 Demonstrationskoffer Sicherheitsprüfungen an elektrischen Anlagen...
- Seite 3 VDE 0100-Demonstrationskoffer Sicherheitsprüfungen an elektrischen Anlagen gemäß DIN VDE 0100 und DIN VDE 0105 Bedienungsanleitung T.-Nr. 10001372/ 06-2008...
- Seite 4 Auflistung der durchführbaren Messungen ................. 8 Anschluss des Demonstrationskoffers an die Netzversorgung ........8 Beschreibung der Vorderseite ..................9 Fehlersimulation ......................10 Messungen mit dem BENNING IT 110/ IT 120 .............. 11 Durchgängigkeit des Schutzleiters ..................11 Isolationswiderstand ......................12 Schleifenimpedanz ......................13 5.3.1...
- Seite 5 Der Demonstrationskoffer simuliert eine elektrische Anlage, die für gewöhnlich in Einfamilienhäusern oder Wohnungen anzutreffen ist. Mit Hilfe des Demonstrationskoffers kann die grundsätzliche Funktionsweise der BENNING Prüf-, Mess- und Sicherheitsgeräte, insbesondere der VDE 0100-Prüfgeräte erläutert werden. Unterschiedliche Sicherheitsprüfungen und Messungen können simuliert an einer elektrischen Anlage durchgeführt werden.
- Seite 6 VDE 0100 Demonstrationskoffer 1.3 Bedeutung der Warn- und Hinweissymbole auf der Vorderseite Achten Sie bitte unbedingt darauf, dass der Demonstrationskoffer nur an Netzspannung angeschlossen wird, die der Angabe unter der Netzsteckdose entspricht, ansonsten kann der Demonstrationskoffer beschädigt werden. Benutzen Sie nur Steckdosen mit geerdeter Schutzleiterklemme. Im Inneren des Demonstrationskoffers gibt es einen Schutzstromkreis.
- Seite 7 VDE 0100 Demonstrationskoffer 1.4. Auflistung der durchführbaren Messungen Durchgängigkeit des Schutzleiters Isolationswiderstand Schleifenimpedanz und Kurzschlussstrom im TN-System Schleifenimpedanz und Kurzschlussstrom im TT-System mit FI-Schutzeinrichtung Leitungsimpedanz (Netzinnenwiderstand) Berührungsspannung, Auslösezeit und Auslösestrom von FI-Schutzeinrichtungen (RCD) Erdungswiderstand (3-Leiter-Messmethode) Erdungswiderstand mit der Standard-Vierpolmethode (nicht weiter beschrieben) Erdungswiderstand mit zwei Stromzangen (nicht weiter beschrieben) Spezifischer Erdwiderstand (nicht weiter beschrieben) Sonstige Messungen 2.
- Seite 8 (BENNING CM..., CC... ) FI-Schutzschalter TN/ TT/ AUX Brücke für die (Fehlerstromschutzschalter) Lampe mit Wahl des Versorgungsnetzes 30 mA, Typ A Ein/Aus-Schalter Potentialausgleichsschiene Messpunkte für die Erdungsmessung (3-Leiter-Messmethode) Fehlerschalter Schalter zur Wahl des Abstands „a“ (Spezifischer Erdwiderstand, nicht vom BENNING IT 120 unterstützt)
- Seite 9 VDE 0100 Demonstrationskoffer 4. Fehlersimulation Folgende Fehler können über die Fehlerschalter simuliert werden: Ungefährer Ungefährer Schalter Parameter Parameterwert Parameterwert ohne Fehler mit Fehler Widerstand des Schutzleiters zwischen der Schutzleiterschiene (PE) und der Schutzleiterklemme ≈ 0,0 Ω ≈ 4,7 Ω des Boilers Isolationswiderstand zwischen der L-Klemme der >...
- Seite 10 VDE 0100 Demonstrationskoffer 5. Messungen mit dem BENNING IT 110/ IT 120 5.1. Durchgängigkeit des Schutzleiters Warnung: Netzstecker abziehen und FI-Schutzschalter ausschalten! Startbedingungen: • Alle Fehlerschalter in OK-Stellung. Schalterstellung am BENNING IT 110/ IT 120: • R , Unterfunktion: R LOW-...
- Seite 11 Warnung: Netzstecker abziehen und FI-Schutzschalter ausschalten! Startbedingungen: • Lampe ausgeschaltet. • Alle Fehlerschalter in OK-Stellung. Schalterstellung am BENNING IT 110/ IT 120: • R • Messspannung und Grenzwert sind einzustellen, z.B. 500 V, 0,5 MΩ Hinweise zur Messung: Der Isolationswiderstand ist zwischen den aktiven Leitern (L, N) und den Erdpotential führenden Teilen (Erde oder PE) zu messen.
- Seite 12 • Brücke TN/TT/AUX in TN-Stellung. Brücke/Jump E/ES = 4.7 = 95 2000 Schalterstellung am BENNING IT 110/ IT 120: • Z , Unterfunktion: Z (ohne Auslösung des FI-Schutzschalters) k (L-PE) s rcd • Typ, Nennstrom und Auslösezeit der Überstromschutzeinrichtung sind einzustellen.
- Seite 13 • Brücke TN/ TT/ AUX in TT-Stellung. • Brücke JUMP gesteckt. Brücke/Jump E/ES = 4.7 = 95 2000 Schalterstellung am BENNING IT 110/ IT 120: • Z , Unterfunktion: Z (ohne Auslösung des FI-Schutzschalters) k (L-PE) s rcd • ohne Überstromschutzeinrichtung: *F Hinweis: Im TT-System sind alle Körper der elektrischen Betriebsmittel an einem gemeinsamen Erder R...
- Seite 14 • Alle Fehlerschalter in OK-Stellung! Brücke/Jump E/ES = 4.7 = 95 2000 Schalterstellung am BENNING IT 110/ IT 120: • Z k (L-N/L) • Typ, Nennstrom und Auslösezeit der Überstromschutzeinrichtung sind einzustellen. z.B. Leitungsschutzschalter Typ C, Nennstrom 10 A, Auslösezeit 0,4 s Hinweis: Die Messung der Leitungsimpedanz Z (Netzinnenimpedanz) bzw.
- Seite 15 , nicht in Deutschland erlaubt! E/ES verzögerte Auslösung (selektiv), [G] unverzögert/allgemein = 4.7 = 95 2000 Schalterstellung am BENNING IT 110/ IT 120: • FI/ RCD TEST • Nennfehlerstrom/ Typ des FI-Schutzschalters: I = 0,03 A, (Typ A), [G] unverzögert ∆N Hinweis: Durch Erzeugung eins Fehlerstromes (Prüfstromes I...
- Seite 16 Netzstecker abziehen und FI-Schutzschalter ausschalten! Startbedingungen: • Alle Fehlerschalter in OK-Stellung! MP E C >5d Schalterstellung am BENNING IT 110/ IT 120: • RE • Grenzwert ist einzustellen. Hinweis: Es besteht die Prüfaufgabe, den Zustand des Erders oder der Erder, Ihrer Anschlussstellen und Ihrer Verbindungen mit der Potentialausgleichsschiene (PAS) durch Besichtigen und durch Messen festzustellen.
- Seite 17 H-Anschluss (schwarz) – S0 / S+d / S-d (grün) – PE-Schiene (blau) 2000 Ω Fehler: Brücke TN/ TT/ AUX entfernt, Schalter “R ” in Fault-Stellung E/LOOP Hinweis: Bei der 3-Leiter-Messung muss das BENNING IT 120 unabhängig vom Anschlusspunkt (S0, S+d, S-d) den gleichen Erdungswiderstand anzeigen.
- Seite 18 VDE 0100 Demonstrationskoffer 6. Weitere Prüf- und Messmöglichkeiten 6.1 Prüfungen mit dem DUSPOL-Spannungsprüfer - Einpolige Außenleiterprüfung (Phase) - Feststellung der Spannungsfreiheit bzw. der Netzspannung MM 1-3 HOLD VoltSensor RANGE MAX/MIN HOLD °C °F Brücke/Jump E/ES FUSED = 4.7 = 95 2000 - Auslösung eines 30 mA FI/ RDC-Schutzschalters (Lastzuschaltung über Drucktaster) MM 1-3...
- Seite 19 VDE 0100 Demonstrationskoffer 6.2 Messungen mit dem Digital-Multimeter und dem Digital Stromzangen-Multimeter - Messung der Netzspannung MM 1-3 HOLD RANGE MAX/MIN VoltSensor HOLD °C °F Brücke/Jump FUSED - Messung der Netzfrequenz E/ES = 4.7 = 95 2000 MM 1-3 VoltSensor RANGE MAX/MIN HOLD °C...
- Seite 20 Der Demonstrationskoffer hat keine Teile, die vom Benutzer repariert oder ausgetauscht werden dürfen (Sicherungen etc.). Herstelleradresse: BENNINg Elektrotechnik & Elektronik gmbH & Co. Kg Münsterstraße 135 - 137 • D - 46397 Bocholt Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429...
- Seite 21 VDE 0100 Demonstrationskoffer 9. Lieferumfang Es wird empfohlen, den Inhalt der Lieferung nach Erhalt des Demonstrationskoffers zu kontrollieren. Zum Lieferumfang des Demonstrationskoffers gehören: • Demonstrationskoffer • zwei Steckbrücken (Jumper) • Netzkabel • Bedienungsableitung...
