d e v e l o p i n g
s o l u t i o n s
Betriebsanleitung

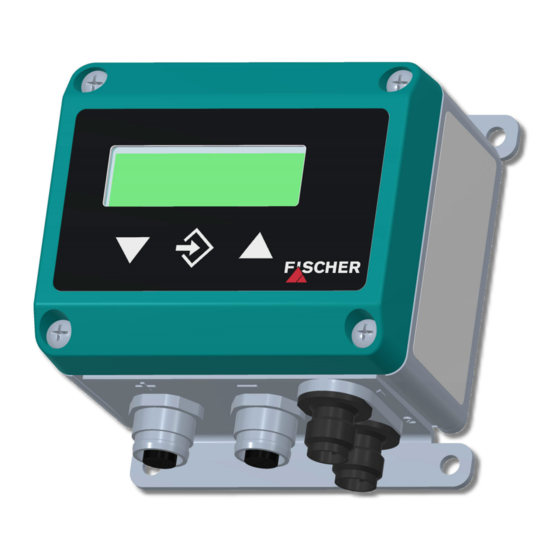

EA14D
Differenzdruck-Auswerteeinheit
Inhaltsverzeichnis
1
Sicherheitshinweise
2
Verwendungszweck
3
Produkt und Funktionsbeschreibung
4
Installation und Montage
5
Inbetriebnahme
6
Wartung
7
Transport
8
Service
9
Zubehör
10 Entsorgung
11 Technische Daten
12 Maßzeichnungen
13 Bestellkennzeichen
14 Herstellererklärungen und Zertifikate
1
Sicherheitshinweise
1.1
Allgemeines
Diese Betriebsanleitung enthält grund-
legende und unbedingt zu beachtende
Hinweise für Installation, Betrieb und
Wartung des Gerätes. Sie ist unbedingt
vor der Montage und Inbetriebnahme des Gerätes
vom Monteur, dem Betreiber sowie dem zuständi-
gen Fachpersonal zu lesen.
Diese Betriebsanleitung ist Produktbestandteil und
muss daher in unmittelbarer Nähe des Gerätes und
für das zuständige Fachpersonal jederzeit zugäng-
lich aufbewahrt werden.
Die folgenden Abschnitte, insbesondere die Anlei-
tungen zu Montage, Inbetriebnahme und Wartung,
enthalten
wichtige
Sicherheitshinweise,
Nichtbeachtung Gefahren für Menschen, Tiere,
Umwelt und Objekte hervorrufen können.
1.2
Personalqualifikation
Das Gerät darf nur von Fachpersonal, das mit Mon-
tage, Inbetriebnahme und Betrieb dieses Produktes
vertraut ist, montiert und in Betrieb genommen wer-
den.
Fachpersonal sind Personen, die auf Grund ihrer
fachlichen Ausbildung, ihrer Kenntnisse und Erfah-
rungen sowie ihrer Kenntnisse der einschlägigen
Normen die ihnen übertragenen Arbeiten beurteilen
und mögliche Gefahren erkennen können.
1.3
Gefahren bei Missachtung der Sicher-
heitshinweise
Eine Missachtung dieser Sicherheitshinweise, des
vorgesehenen Einsatzzweckes oder der in den
technischen Gerätedaten ausgewiesenen Grenz-
werte für den Einsatz kann zu einer Gefährdung
oder zu einem Schaden von Personen, der Umwelt
oder der Anlage führen.
Schadensersatzansprüche gegenüber dem Herstel-
ler schließen sich in einem solchen Fall aus.
1.4
Sicherheitshinweise für Betreiber und
Bediener
deren
Die Sicherheitshinweise zum ordnungsgemäßen
Betrieb des Gerätes sind zu beachten. Sie sind vom
Betreiber dem jeweiligen Personal für Montage,
Wartung, Inspektion und Betrieb zugänglich bereit-
zustellen.
Gefährdungen durch elektrische Energie, freige-
setzte Energie des Mediums, austretende Medien
bzw. durch unsachgemäßen Anschluss des Gerä-
tes sind auszuschließen. Einzelheiten hierzu sind
den entsprechend zutreffenden nationalen bzw. in-
ternationalen Vorschriftenwerken zu entnehmen.
In Deutschland sind dies DIN EN, UVV
sowie bei branchenbezogenen Einsatz-
fällen DVGW-, Ex-, GL-, etc. die VDE-

Werbung

loading

Inhaltszusammenfassung für FISCHER EA14D

  • Seite 1 Betriebsanleitung EA14D Differenzdruck-Auswerteeinheit Inhaltsverzeichnis Sicherheitshinweise Verwendungszweck Produkt und Funktionsbeschreibung Installation und Montage Inbetriebnahme Wartung Transport Service Zubehör 10 Entsorgung 11 Technische Daten 12 Maßzeichnungen...
  • Seite 2 Gerätes durch den Kunden sind nicht zu- lässig. Dies gilt auch für den Einbau von Ersatztei- len. Eventuelle Umbauten/Veränderungen werden ausschließlich von Fischer Mess- und Regeltechnik GmbH durchgeführt. Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei be- stimmungsgemäßer Verwendung gewährleistet.
  • Seite 3 • Prüfen Sie die Eignung des Gerätes für die zu 4.2.1 Elektrisches Eingangssignal messenden Medien. Für die Signale gelten folgende Abkürzungen: • Beim Anschluss des Gerätes müssen die Lei- Versorgung tungen drucklos sein. Versorgung • Die Druckmessleitungen sind mit Gefälle zu + Sig Signal verlegen, so dass sich keine Kondensatan-...
  • Seite 4 • 4.2.2 Elektrisches Ausgangssignal Die 3½ stellige LED-Anzeige stellt im Normal- betrieb den aktuellen Differenzdruck dar. Stecker 1: Versorgung und Ausgangsignal • Rechts von der Anzeige wird die gewählte Messeinheit hinterleuchtet. intern gebrückt Die auf dem Bild dargestellten Einheiten kön- nen von der tatsächlichen Ausführung abwei- chen.
  • Seite 5 Konfiguration 5.3.3 Nullpunktüberprüfung und Justage Weil je nach Anordnung der beiden externen Bei der Inbetriebnahme gibt es eine Vielzahl von Drucksensoren der Differenzdruck durchaus durch Einstellmöglichkeiten, um das Gerät optimal an die statische Drücke überlagert sein kann, ist die Messstelle und Messaufgabe anzupassen. Dieser Druckdifferenz im Ruhezustand der Anlage nicht Abschnitt geht diese Möglichkeiten schrittweise immer Null.
  • Seite 6 Unveränderbar sind jedoch der Grund- Mit dem Parameter wird der Wert für das Feh- messbereich (vgl. Typenschild) und die lersignal festgelegt. Der mit vorgegebene Wert Art des Ausgangssignals (Spannung wird als Ausgangssignal ausgegeben, wenn das bzw. Strom). Gerät einen internen Fehler erkennt und nicht mehr korrekt arbeiten kann.
  • Seite 7 kleiner als R1E, so schaltet der Ausgang ein, Beim Messbereichsanfang (MA) wird 0% vom Aus- gangssignal (z.B. 0 mA) ausgegeben. wenn der Messwert überschreitet. Ausgeschal- tet wird erst wieder, wenn der Messwert unter- Beim Messbereichsende (ME) wird 100% vom Aus- schreitet (Hysteresefunktion).
  • Seite 8 Parametern MAF, 2 = Schaltausgang als Öffner (NC). beliebig skaliert wer- den. Ausschaltpunkt Der durch die Parameter festgelegte von Schaltausgang Messbereich wird auf umgerechnet. Einschaltpunkt Dabei wird auch die Tabellenfunktion ( ) berück- von Schaltausgang  sichtigt. Der Wert von bestimmt die Position ei- nes Dezimalpunktes.
  • Seite 9 Menüeinsprung Transport Untermenü Tabellenbearbeitung Das Messgerät ist vor grober Stoßeinwirkung zu Wenn F < 3 ist dieser Menüpunkt aus- schützen. Der Transport ist ausschließlich in der für geblendet. den Transport vorgesehenen Verpackung durchzu- Grenzwert führen. minimales Ausgangssignal Service Grenzwert Alle defekten oder mit Mängeln behafteten Geräte maximales Ausgangssignal sind direkt an unsere Reparaturabteilung zu sen- Fehlersignal...
  • Seite 10 11 Technische Daten Messbereich 10,0 16,0 25,0 40,0 60,0 100,0 Die Angaben beziehen sich Nenndruck des Sensors max. nur auf die Auswerteeinheit (statischer Betriebsdruck) und berücksichtigen nicht max. die Eigenschaften der ange- °) Kennlinienabweichung schlossenen Drucktransmit- typ. < 0,05 max. %FS/10K <...
  • Seite 11 11.1 Programmierung Durch Folientastatur mit menügeführter Bedienung oder PC-Adapter EU03; Verriegelbar durch Passwort. Einstellparameter Offset Nullung der Eingangsdruckdifferenz P1, P2, ΔP Druckanzeige Dämpfung 0,0...100,0s (Sprungantwortzeit 10/90 %) für Signalausgang, getrennt auch für Display Schaltausgang   Ausschaltpunkt, Einschaltpunkt, Ansprechzeit (0...100s), Funktion (Öffner / Schließer) bar, kPa, „freie Einheit“, Anfangswert, Endwert und Dezimalpunkt für „freie Einheit“...
  • Seite 12 13 Bestellkennzeichen Differenzdruckauswerteeinheit mit 3 ½-stelliger LED Anzeige Typ EA14 D 0 Differenzdruck ....................... > D Messbereich 0…. 2,5 bar ........................... > 0…. 6 bar ........................... > 0…. 10 bar ........................... > 0…. 16 bar ........................... > 0…. 25 bar ........................... > 0….
  • Seite 13 14 Herstellererklärungen und Zertifikate...
  • Seite 16 Technische Änderungen vorbehalten • Subject to change without notice • Changements techniques sous réserve Fischer Mess- und Regeltechnik GmbH • Bielefelder Str. 37a • D-32107 Bad Salzuflen • Tel. +49 5222 9740 • Fax +49 5222 7170 • eMail: info@fischermesstechnik.de • www.fischermesstechnik.de...
