Datenblatt
ME12
Fernparametrierbarer, digitaler Drucktransmitter
Anwendung
Drucktransmitter mit Keramikmesszelle für Über-
und Unterdruckmessungen
•
Relativdruckmessdruck
von -1 ... 0 bar bis 0 ... 60 bar.
•
Absolutdruckmessbereich
von 0 ... 1 bar bis 0 ... 16 bar
Die Drucktransmitter dieser Baureihe eignen sich
für vielfältige Messaufgaben in den Bereichen:
•
Verfahrenstechnik
•
Prozesstechnik
•
Umwelttechnik
Aufbau und Wirkungsweise
Der Druck wirkt direkt auf die Keramikmembrane,
die sich dadurch verformt. Der Widerstand der auf
dieser Membrane aufgebrachten DMS-Brücke än-
dert sich entsprechend dem Maß der Verformung.
Die im Drucktransmittergehäuse untergebrachte
Elektronik formt diese Widerstandsänderung in
elektronische Standardsignale um.

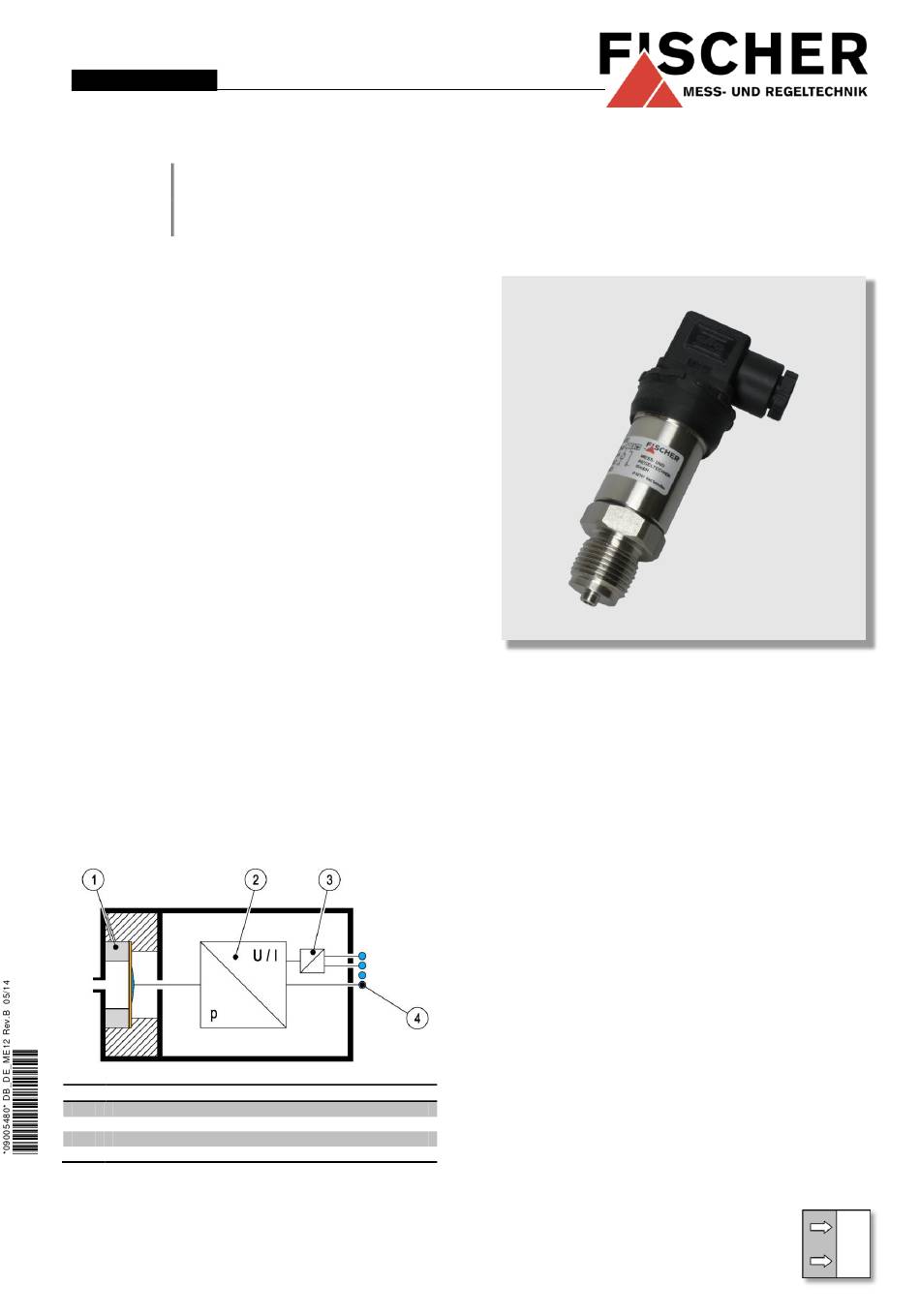

Funktionsbild
Pos
Beschreibung
1
Keramiksensor
2
Elektronik
3
Hilfsenergie
4
Analogausgang
Wesentliche Merkmale
•
parametrierbar
•
robuste Geräteausführung
•
hohe Genauigkeit
•
geringe Hysterese
Parametrierung
Das Gerät wird ausgeliefert wie im Bestellschlüssel
definiert.
Um das Gerät jedoch optimal an die Prozessbedin-
gungen anzupassen, kann der Drucktransmitter
auch vor Ort über die Anschlussleitungen parame-
triert werden. Dazu wird der Programmieradapter
EU13, der als Zubehör erhältlich ist und ein PC be-
nötigt.
