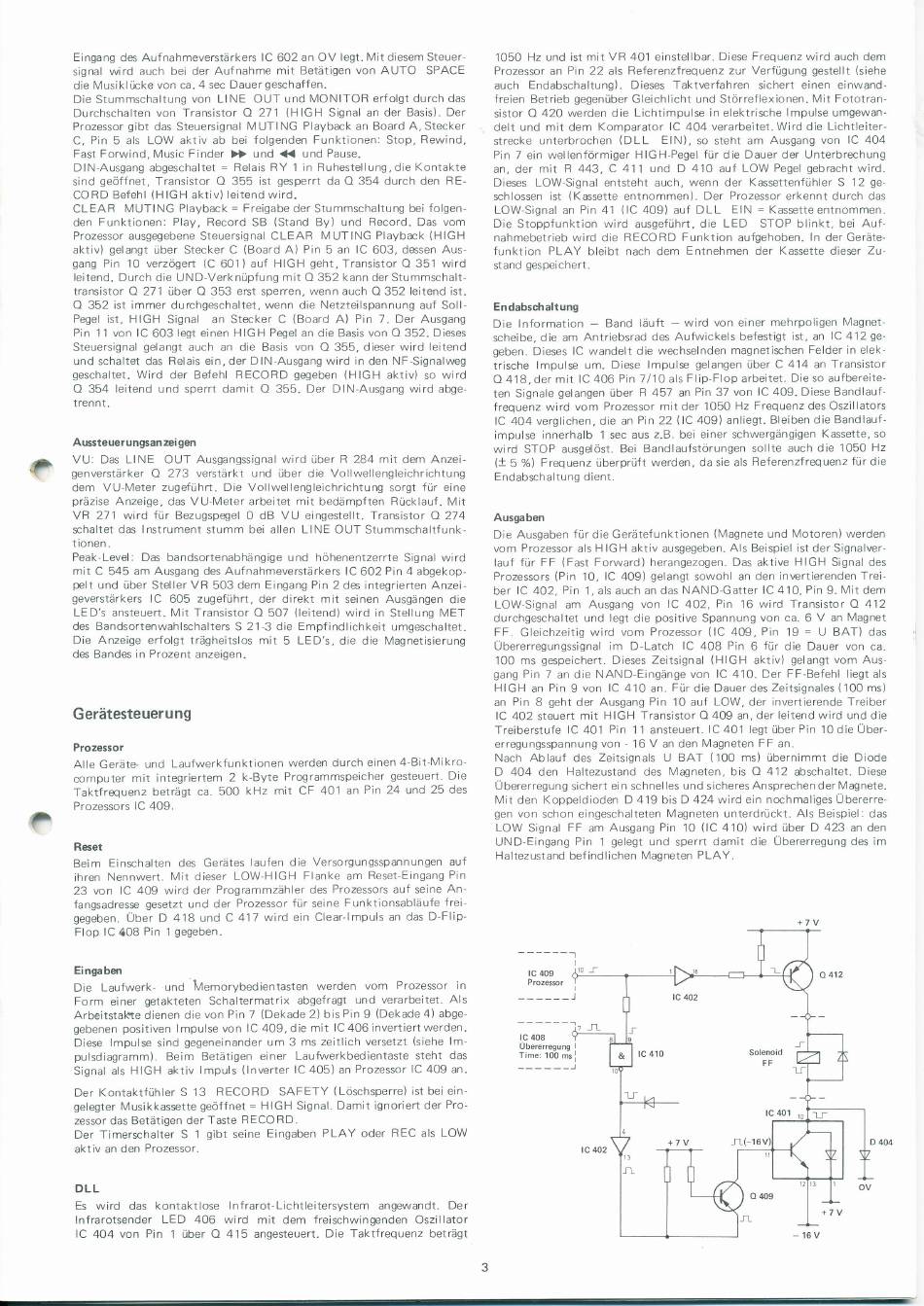

Dual C 844 Serviceanleitung Seite 3

f
Eingang
des
Aufnahmeverstärkers
lC
602 an
OV legt. Mit
diesem Steuer-
signal
wird auch bei der Aufnahme
mit
Betätigen von
AUTO
SPACE
die Musiklücke von ca.4
sec
Dauergeschaffen.
Die Stummschaltung
von
LINE
OUT und MONITOR
erf
olgt durch
das
Durchschalten
von Transistor
O
27
1 (HIGH
Signal an
der
Basls). Der
Prozessor
gibt
das
Steuersignal
MUTING Playback an Board A,
Stecker
C,
Pin
5
als
LOW
aktiv ab bei folgenden
Funktionen:
Stop, Rewind,
Fast
Forwind,
Music
Finder
D
und
(
und
Pause.
DIN-Ausgang abgeschaltet
=
Relais
RY
1
in
Ruhestellung,
die Kontakte
sind geöffnet, Transistor O 355
ist
gesperrt
da
O 354 durch den
RE-
CORD Befehl
(HIGH aktiv) leitend
wird.
CLEAR
MUTING Playback = Freigabe der Stummschaltung bei folgen
den
Funktionen: Play,
Record
SB
(Stand By) und
Record. Das
vom
Prozessor ausgegebene Steuersignal
CLEAR
MUTING
Playback (HIGH
aktiv) gelangt
über
Stecker
C (Board A) Pin 5 an
lC 603,
dessen
Aus-
gang Pin 10
verzögert
(C 6Oi
)
auf HIGH geht, Transistor O 351
wird
leitend.
Durch die UND-Verknüpfung
mit
O
352
kann der Stummschalt-
transistor
a
271 über
O 353
erst sperren, wenn auch Q 352 leitend ist.
O 352
ist immer durchgeschaltet, wenn die Netzteilspannung auf Soll-
Pegel
ist,
HIGH
Signal
an Stecker
C (Board
A)
Pin
7.
Der
Ausgang
Pin
11
von
lC 603 legt einen
HIGH
Pegel an
die
Basis
von O
352.
Dieses
Steuersignal
gelangt auch an die
Basis
von
O 355, dieser
wird
leitend
und schaltet
das Relais ein, der DIN-Ausgang
wird in
den NF-Signalweg
geschaltet. Wird
der
Befehl RECORD
gegeben
(HIGH aktiv)
so wird
O 354
leitend
und
sperrt
damit O 355. Der
DIN-Ausgang
wird
abge-
trennt.
A(!ssteuerungsan
zei
gen
VU:
Das
LINE
OUT
Ausgangssignal
wird über R 284
mit
dem Anzei-
genverstärker
O 273
verstärkt und
über
die
Vollwellengleichrichtung
dem VU-Meter zugeführt-
Die
Vollwellengleichrichtung sorgt
für
eine
präzise Anzeige,
das
VU Meter arbeitet
mit
bedämpften
Rücklauf
.
Mit
VR 211
wird für
Bezugspegel
O
dB VU
eingestellt. Transistor O 274
schaltet das
lnstrument stumm bei allen LINE OUT Stummschaltfunk-
tionen.
Peak
Level: Das bandsortenabhängige
und
höhenentzerrte
Signal
wird
mlt
C 545
am Ausgang des Aufnahmeverstärkers lC 6O2 Pin 4 abgekop-
pelt und
über Steller
VR 503
dem Eingang Pin 2
des
integrierten
Anzei-
geverstärkers
lC
6O5 zugeführt, der direkt
mit
seinen Ausgängen die
LED's
ansteuert.
Mit Transistor O
5O7
(leitend)
wird in
Stellung
MET
des Bandsortenwahlschalters S 21-3 die
Empf
indlichkeit
umgeschaltet.
Die
Anzeige erfolgt trägheitslos
mit 5
LED's, die die
Magnetisierung
des Bandes
in
Prozent anleigen.
Gerätesteuerung
Prozessor
Alle
Geräte-
und Laufwerkfunktionen werden
durch einen
4-Bit-Mikro-
computer
mit
integriertem
2
k-Byte
Programmspeicher gesteuert. Die
Taktfrequenz beträgt ca.
500 kHz
mit CF 401 an Pin 24 und 25
des
Prozessors lC 409.
Reset
Beim Einschalten des Gerätes
laufen
die
Versorgungsspannungen auf
ihren Nennwert.
Mit
dieser LOW-HIGH Flanke am Reset-Eingang Pin
23
von
lC
409
wird der Programmzähler des Prozessors
auf seine An-
fangsadresse
gesetzt und der Prozessor
für
seine
Funktionsabläufe frei
gegeben. Über
D
418 und
C
41-7
wird ein Clear-lmpuls
an das
D Flip-
Flop
lC
408 Pin
1
gegeben.
Eingaben
Die
Laufwerk-
und
fulemorybedientasten
werden
vom
Prozessor
in
Form einer getakteten Schaltermatrix abgefragt
und verarbeitet. Als
ArbeitstaLte dienen die von Pin
7 (Dekade
2) bis Pin
9 (Dekade 4)
abge-
gebenen
positiven
lmpulse von lC
409,die
mit
lC406invertiertwerden.
Diese lmpulse sind
gegeneinander
um
3
ms
zeitlich versetzt
(siehe
lm'
pulsdiagramm). Beim Betätigen
einer
Laufwerkbedientaste
steht
das
Signal als
HIGH
aktiv
lmpuls (lnverter
lC
405) an
Prozessor
lC
409
an.
Der Kontaktfühler S
13
RECORD SAFETY
(Löschsperre) ist bei
ein-
gelegter Musikkassette
geöffnet = HIGH
Signal.
Damlt ignoriert der Pro-
zessor das
Betätigen der Taste RECORD.
Der Timerschalter
S 1 gibt
seine
Eingaben
PLAY oder
REC
als
LOW
aktiv
an
den Prozessor.
DLL
Es wird
das kontaktlose lnfrarot-Lichtleitersystem
angewandt. Der
lnfrarotsender
LED
406 wird mit
dem freischwingenden Oszillator
lC 404 von
Pin
1 über
O 415
angesteuert.
Die Taktfrequenz
beträgt
'1050 Hz
und
ist
mit
VR 401 einstellbar.
Diese
Frequenz
wird
auch dem
Prozessor
an Pin
22
als Re{erenzfrequenz
zur
Verfügung
gestellt (siehe
auch
Endabschaltung). Dieses Taktverfahren
sichert
einen
eirrwand-
freien Betrieb gegenüber Gleichlicht
und
Störreflexionen.
Mit
Fototran-
sistor O 420 werden
die Lichtimpulse
in
elektrische
lmpulse umgewan-
delt
und
mit
dem Komparator lC
404
verarbeitet. Wird die Lichtleiter-
strecke unterbrochen
(DLL
EIN),
so
steht am
Ausgang
von lC
404
Pin
7
ein wellenförmiger HIGH-Pegel
für
die
Dauer
der
Unterbrechung
an, der
mit
R 443, C
411
und D
410
auf
LOW Pegel
gebracht wird.
Dieses
LOWSignal entsteht auch, wenn
der
Kassettenfühler
S
12 ge-
schlossen
ist
(Kassette
entnommen).
Der
Prozessor erkennt durch
das
LOW-Siqnal an Pin
41
(lC
409) auf
DLL
EIN =
Kassette
entnommen.
Die Stoppfunktion wird
ausgeführt,
die
LED
STOP
blinkt, bei
Auf-
nahmebetrieb
wird die
RECO
RD
Funktion
aufgehoben.
ln
der Geräte-
funktion PLAY bleibt
nach dem Entnehmen der Kassette dieser Zu-
stand
gespeichert.
Endabscfialtung
Die lnformation
-
Band
läuft
-
wird
von einer mehrpoligen Magnet-
scheibe,
die
am
Antriebsrad
des
Aufwickels befestigt ist, an lC
412ge'
geben. Dieses lC wandelt die
wechselnden magnetischen Felder in
elek-
trische
lmpulse
um. Diese lmpulse
gelangen über C 414
an Transistor
O
418,
der
mit
lC
406 Pin 7l1O als
Flip-Flop arbeitet. Die
so aufbereite-
ten
Signale gelangen über R
457
an
Pin 37 von lC 409.
Diese
Bandlauf-
Irequenz wird vom
Prozessor
mit der 1050 Hz Frequenz des Oszillators
lC 404 verglichen, die an Ptn
22
llC 4O9)
anliegt. Bleiben
die
Bandlauf-
impulse innerhalb
1 sec aus
z.B. bei einer
schwergängigen Kassette, so
wird
STOP ausgelöst.
Bei Bandlaufstörungen
sollte
auch
die'l
050 Hz
(+ 5 %)
Frequenz
überprüft werden,
da sie als
Referenzfrequenz
fürdie
Endabschaltung dient.
Ausgaben
Die
Ausgaben
für
die Gerätef
unktionen
(Magnete und
Motoren) werden
vom Prozessor als
H
lG
H aktiv
ausgegeben.
Als
Beispiel ist der Signalver-
lauf für FF
(Fast Forward)
herangezogen- Das
aktive HIGH
Signal
des
Prozessors
(Pin
10, lC 409) gelangt
sowohl an den invertierenden
Trei'
ber lC
4O2,
Pin .1
,
als auch an das
NAND-Gatter
lC
410,
Pin 9.
Mit
dem
LOW'Signal am Ausgang
von lC
4O2,
Pin
16
wird
Translstor
O
412
durchgeschaltet
und legt die
positive
Spannung
von ca. 6
V
an
Magnet
FF.
Gleichzeitig
wird vom
Prozessor
(lC
409,
Pin
19
-
U
BAT)
das
Übererregungssignal
im
D Latch lC 408
Pin
6 für die
Dauer
von
ca.
1O0
ms gespeichert.
Dieses
Zeitsignal
(HIGH aktiv)
gelangt
vom
Aus
gang
Pin
7
an
die NAND-Eingänge
von lC 410. Der FF-Befehl
liegt
als
HIGH an Pin 9 von lC 410 an- Für die
Dauer des
Zeitsignales
(100
ms)
an Pin
8
geht
der Ausgang
Pin
10
auf
LOW,
der
invertierende Treiber
lC 402 steuert
mit
HIGH Transistor O
409
an,
der
leitend
wird
und die
Treiberstufe lC
401 Pin
11 ansteuert. lC 401 legt
über
Pin
10
die Über-
erregungsspannung
von
-
16
V
an
den Magneten
FF
an.
Nach Ablauf des Zeitsignals
U BAT
(100
ms) übernimmt die
Diode
D 404 den
Haltezustand des Magneten,
bis O
412
abschaltet. Diese
Übererregung sichert
ei
n schnel les
und
sicheres
Ansprechen der lvlagnete.
Mit den
Koppeldioden
D
419 bis
D
424 wird ein nochmaliges Übererre-
gen von schon eingeschalteten l\/agneten unterdnickt. Als Beispiel:
das
LOW Signal FF
am Ausgang
Pin
10 (lC
410) wird über D 423
an
den
UND Eingang
Pin
1 gelegt und
sperrt
damit die
Übererregung
des
im
Haltezustand bef
indlichen
Magneten
PLAY.
-------lr
t
rc
408
\
Übererregunq
I
Timej
1OO ms
I
lc
402
tC
4lO
Solenoid
FF
+ 7
V
fL(-16
