Die Bedienoberfläche und Anschlüsse

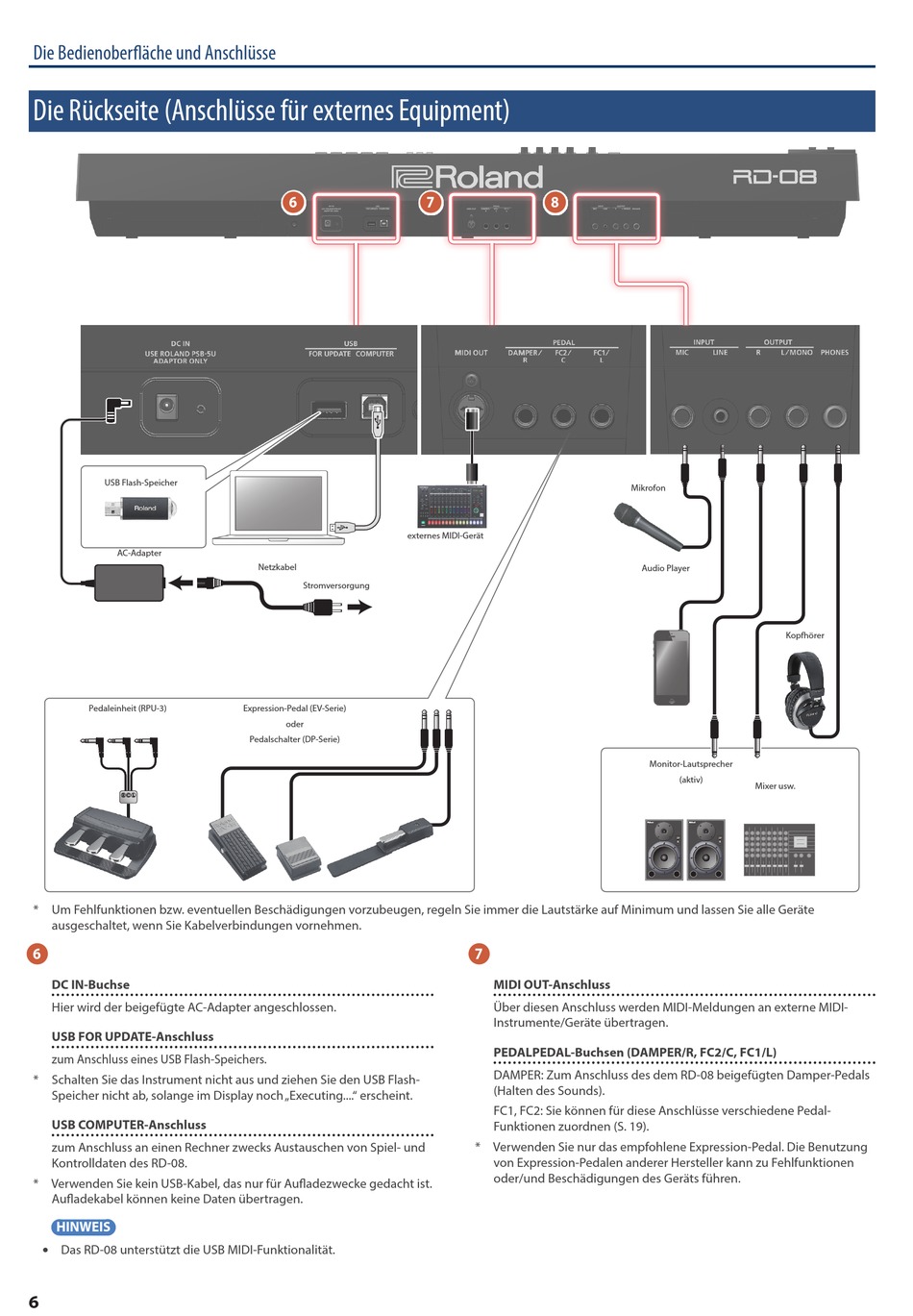

Die Rückseite (Anschlüsse für externes Equipment)
USB Flash-Speicher
AC-Adapter
Pedaleinheit (RPU-3)
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte
ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
6
DC IN-Buchse
Hier wird der beigefügte AC-Adapter angeschlossen.
USB FOR UPDATE-Anschluss
zum Anschluss eines USB Flash-Speichers.
* Schalten Sie das Instrument nicht aus und ziehen Sie den USB Flash-
Speicher nicht ab, solange im Display noch „Executing...." erscheint.
USB COMPUTER-Anschluss
zum Anschluss an einen Rechner zwecks Austauschen von Spiel- und
Kontrolldaten des RD-08.
* Verwenden Sie kein USB-Kabel, das nur für Aufladezwecke gedacht ist.
Aufladekabel können keine Daten übertragen.
HINWEIS
¹ Das RD-08 unterstützt die USB MIDI-Funktionalität.
6
6
6
externes MIDI-Gerät
Netzkabel
Stromversorgung
Expression-Pedal (EV-Serie)
oder
Pedalschalter (DP-Serie)
7
8
7
MIDI OUT-Anschluss
Über diesen Anschluss werden MIDI-Meldungen an externe MIDI-
Instrumente/Geräte übertragen.
PEDALPEDAL-Buchsen (DAMPER/R, FC2/C, FC1/L)
DAMPER: Zum Anschluss des dem RD-08 beigefügten Damper-Pedals
(Halten des Sounds).
FC1, FC2: Sie können für diese Anschlüsse verschiedene Pedal-
Funktionen zuordnen (S. 19).
* Verwenden Sie nur das empfohlene Expression-Pedal. Die Benutzung
von Expression-Pedalen anderer Hersteller kann zu Fehlfunktionen
oder/und Beschädigungen des Geräts führen.
Mikrofon
Audio Player
Kopfhörer
Monitor-Lautsprecher
(aktiv)
Mixer usw.
