5.7

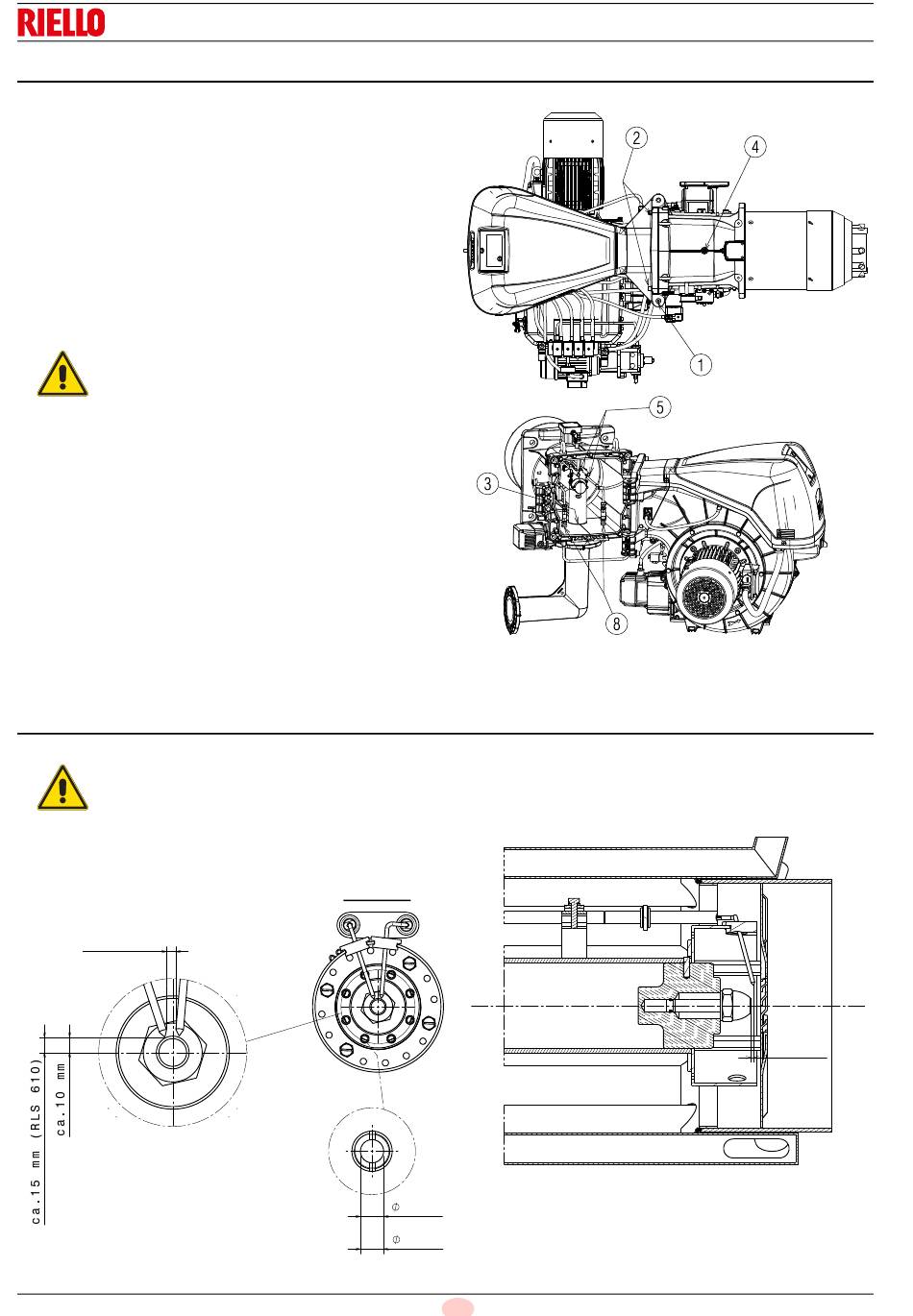

Zugriff auf den inneren Teil des Flammkopfs
Werkseitig wird der Brenner für Rechtsöffnung eingestellt, der
Stift 1)(Abb. 16) bleibt daher an seinem Platz.
Für die Rechtsöffnung des Brenners gehen Sie wie folgt vor:
A
Entfernen Sie die Schrauben 2);
B
Öffnen Sie den Brenner maximal 100-150 mm durch Drehen
an der Scharniereinheit und haken Sie Elektrodenkabel 5)
aus;
C
Öffnen Sie den Brenner komplett wie aus Abb. 16 ersichtlich;
D
Lösen Sie die Heizölleitungen durch Ausschrauben der bei-
den drehbaren Anschlüsse 8).
E
Lösen Sie die Schraube 4) mit Druckentnahmestelle.
F
Entriegeln Sie den Flammkopf, indem Sie ihn aus seinem
Sitz 3) heben und ziehen Sie ihn dann heraus.
Für die Rechtsöffnung des Brenners müssen Sie
vor dem Entfernen des Stifts 1)(Abb. 16) prüfen,
ob die 4 Schrauben 2) gut festgezogen sind.
Schieben Sie dann den Stift 1) auf die gegenüber-
ACHTUNG
liegende Seite, nur so ist es möglich die Schrau-
ben 2) zu entfernen. Trennen Sie den Anschluss
9 (Abb. 16) des Maximal-Gasdruckwächters und
gehen Sie dann wie unter Punkt C) beschrieben
vor.
5.8
Position der Elektroden - und Hauptgasdüsen
Prüfen Sie, ob die Elektroden wie aus Abb. 17 er-
sichtlich positioniert sind und die angegebenen
Abmessungen eingehalten werden.
ACHTUNG
4 - 5
m m
20205987
Installation
Elektroden
4 . 6 ( B )
5 . 3 ( A )
24
D
20086749
Abb. 16
2 m m
20180859
Abb. 17
