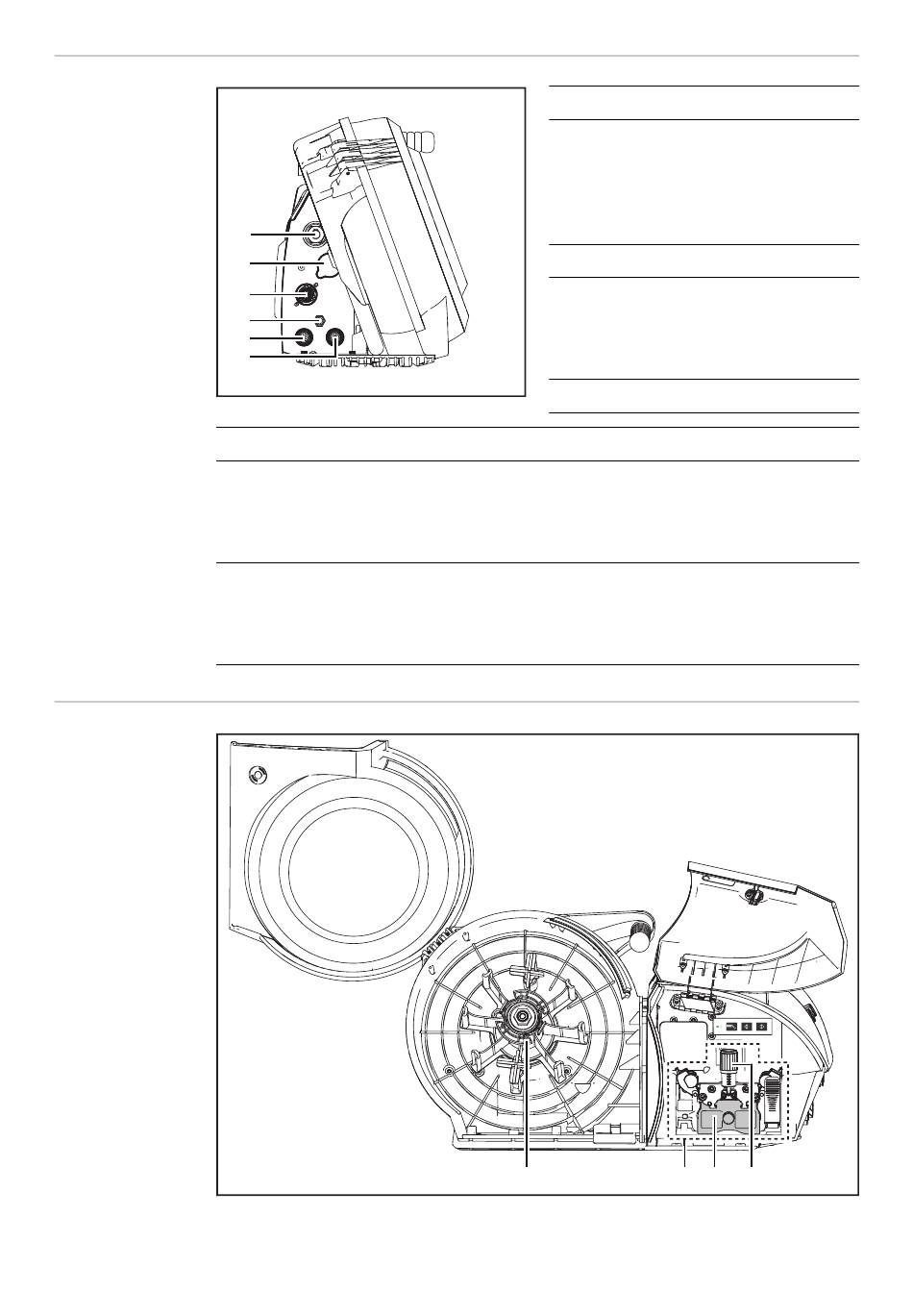

Drahtvorschub Rückseite; Drahtvorschub - Fronius WF 15i Bedienungsanleitung

Drahtvorschub

Rückseite
(1)
(2)
(3)
(4)
(5)
(6)
Nr.
(5)
(6)
Drahtvorschub
Seite
24
Funktion
Anschluss Kühlmittel-Rücklauf (rot) - bei WF 15i, WF 15i n.S., WF 30i
standardmäßig verbaut, bei WF 25i Option
zum Anschließen des Kühlmittel-Schlauches vom Verbindungs-Schlauch-
paket
Anschluss Kühlmittel-Vorlauf (blau) - bei WF 15i, WF 15i n.S., WF 30i
standardmäßig verbaut, bei WF 25i Option
zum Anschließen des Kühlmittel-Schlauches vom Verbindungs-Schlauch-
paket
Nr. Funktion
(1) (+) - Strombuchse mit Feinge-
winde
zum Anschließen des Stromka-
bels vom Verbindungs-
Schlauchpaket
(2) Blindabdeckung
(3) Anschluss SpeedNet
zum Anschließen des Speed-
Net-Kabels vom Verbindungs-
Schlauchpaket
(4) Anschluss Schutzgas
(2)
(1)
(3) (4)
