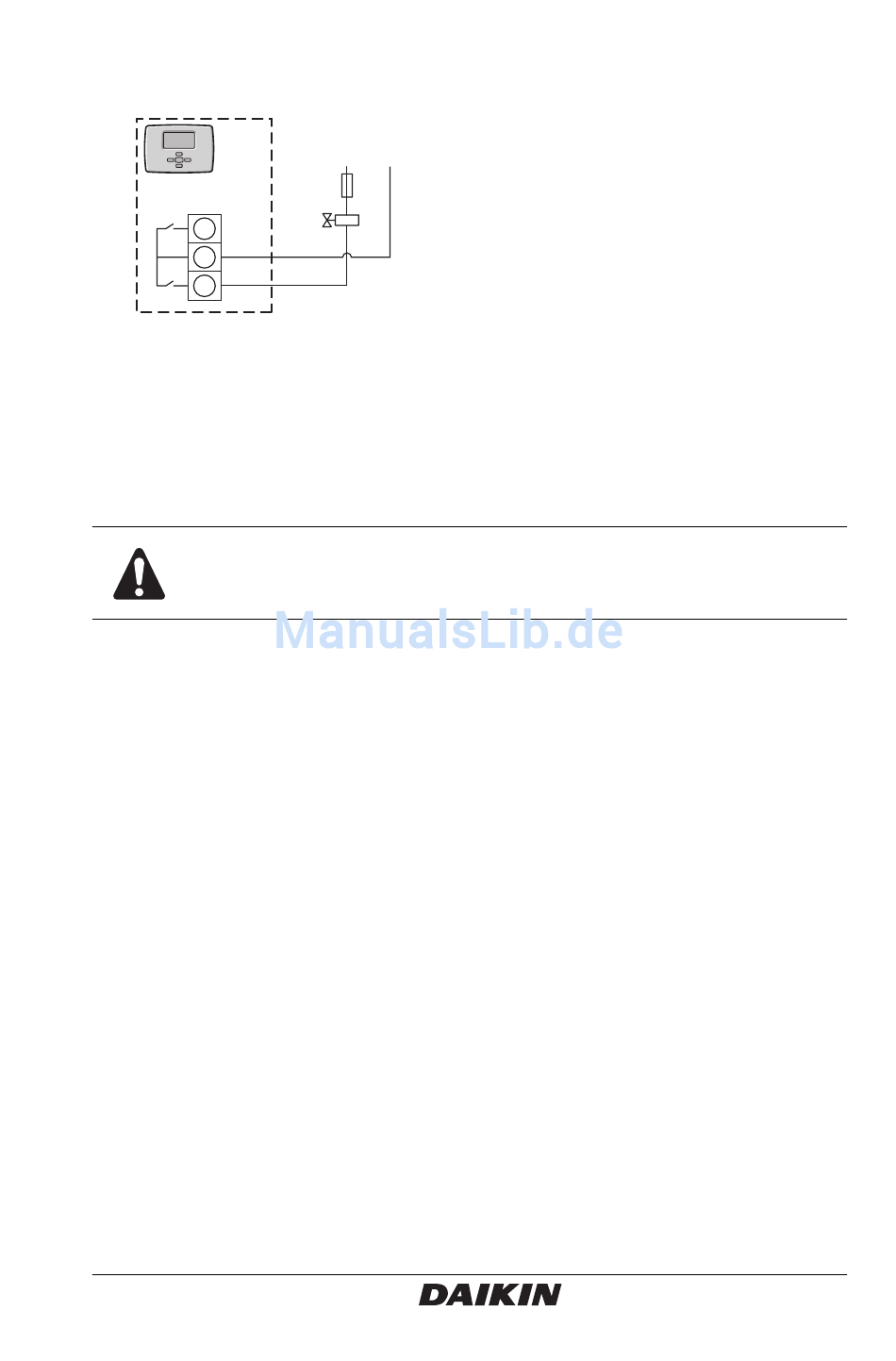

7b Bei Anschluss an das motorisierte Ventil die Anschlüsse am
motorisierten Ventil und am Thermostat wie unten gezeigt
vornehmen (bei Anlagen, mit denen nur geheizt wird).
X1M
C
com
H
Die Ausgangsrelais (H und C) sind spannungsfreie Kontakte.
Siehe "Technische Daten" auf Seite 12
maximalen Last.
8 Den Thermostat
befestigen.
Achten Sie beim Befestigen darauf, dass die Kabel
nicht eingeklemmt werden.
9 Den transparenten Kabelschutz wieder an seine Platz
setzen und den Kabelschutz mit der Schraube befestigen.
10 Die Thermostat-Abdeckung wieder anbringen.
11 Von der LCD-Anzeige die Schutzfolie entfernen.
EKRTWA
Raumthermostat
4PW56101-1
Netzanschluss
mit den
für Informationen zur
mitgelieferten
Installationsanleitung
Schrauben
