Relais-Ausgang Cl-2
Proportional PWM – Modus
Achtung!
Stellen Sie den Sollwert immer auf „0%"!
Ansonsten besteht die Gefahr einer Überdosierung, da die Dosierpumpe bei Erreichen des Soll-
wertes mit einem eingestellten Proportionalwert >0% weiterfördern würde.
22

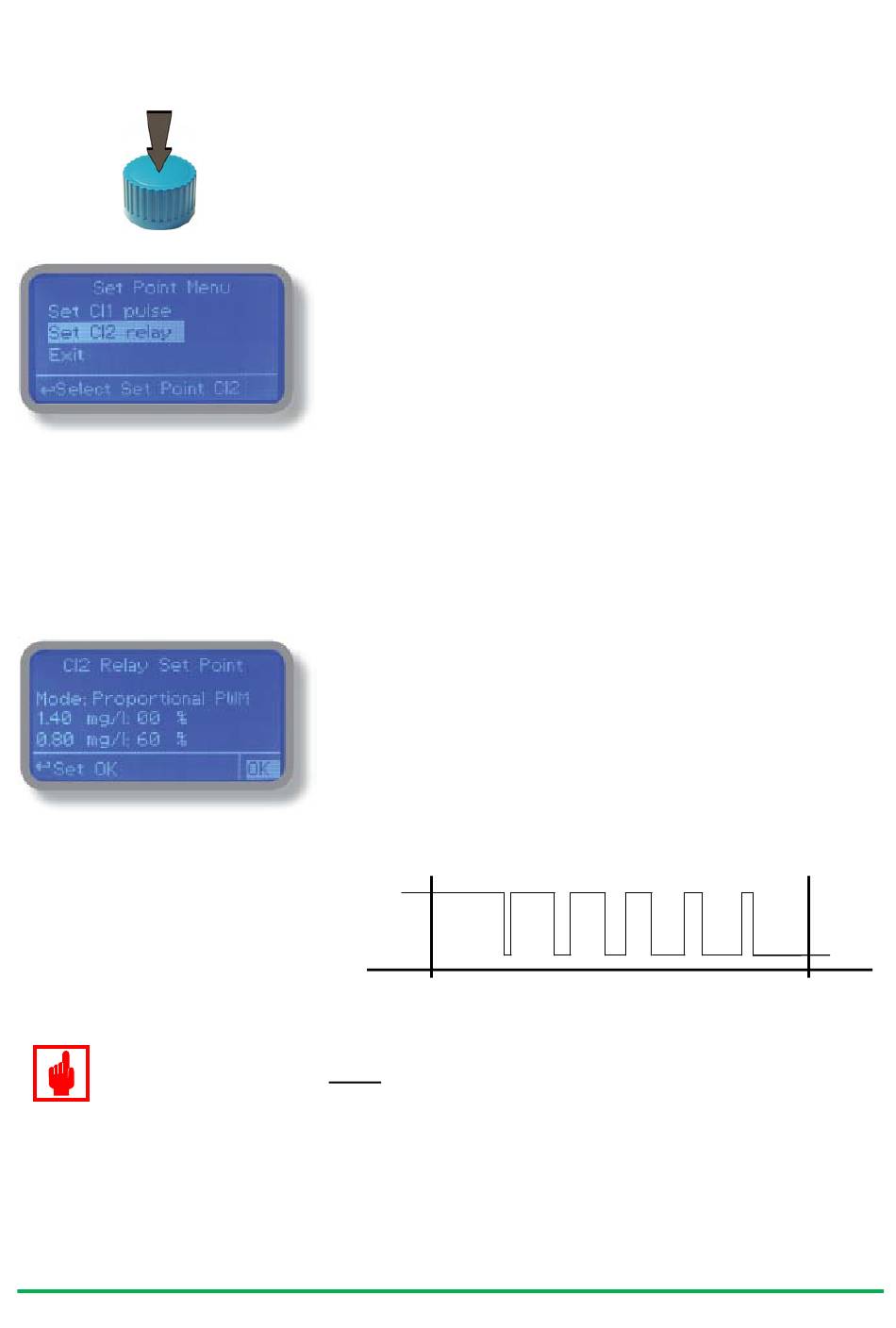

Drücken Sie im Untermenü „Set Point Menu" den Dreh-Encoder auf
der Position „Set Cl2 relay", um das Untermenü zu öffnen.
Für das Ausgangsrelais Cl-2 stehen vier unterschiedliche Betriebs-
modi zur Auswahl:
•
Proportional PWM (Puls-Weiten-Modulation)
•
Fixed PWM (konstante Puls-Weiten-Modulation)
•
ON/OFF
•
OFF
(Puls-Weiten-Modulation)
Das Verhältnis der Schaltzykluszeit (100 Sekunden = 1 Zyklus) wird
durch eine zunehmende Abweichung des Messwertes vom einge-
stellten Sollwert proportional verändert.
Oberhalb des Sollwertes bleibt das Relais „OFF", wenn der Proporti-
onalwert auf „00%" gestellt ist.
Unterhalb der Regelhysterese bleibt das Relais „ON", wenn der Pro-
portionalwert auf „100" gestellt ist.
Ist der Proportionalwert für die Regelhysterese <100% (wie in diesem
Beispiel = 60%), dann taktet das Relais bei Unterschreitung des
Hysteresewertes im Verhältnis 60 Sek. „ON" und 40 Sek. „OFF wei-
ter.
ON
0.80 mg/l
